DM542兩相步進電機驅動器的細分和電流的調整方法：

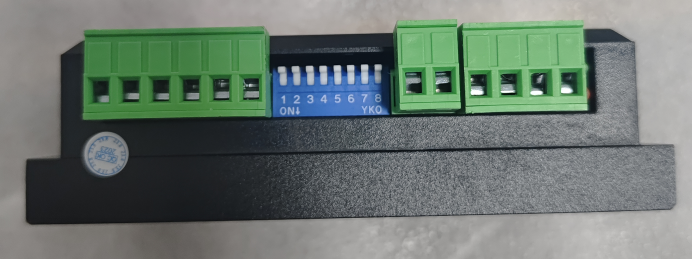

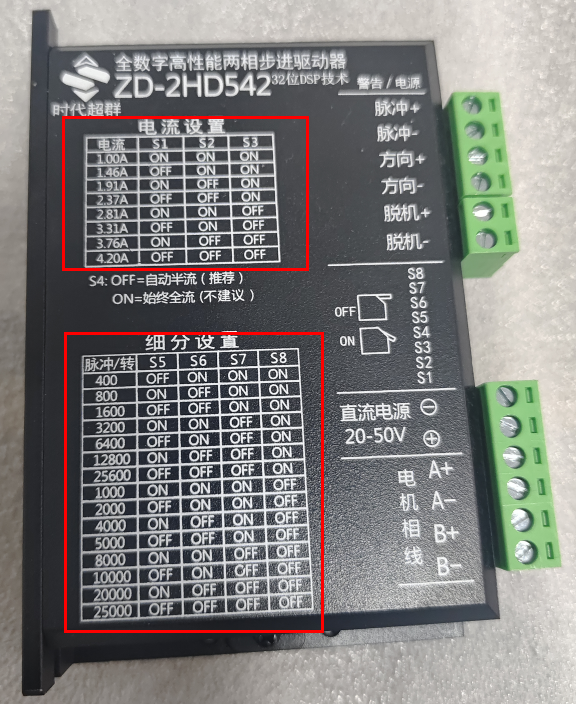

我們拿到驅動器可以看到在驅動器的正面有兩個表格，一個電流表，一個細分表格，同時在驅動器的端子一側對應的有8個撥碼：
撥碼有兩種狀態，OFF和ON，通過標識可知道撥碼撥下來為ON，撥碼在上為OFF 通過驅動正面的表格對應的撥碼標號對應的狀態來調整對應的撥碼來選擇我們需要的細分和電流。比如說我們需要1000細分，而我們的電機是額定3A的電流首先我們看電流對應的撥碼標號和狀態：

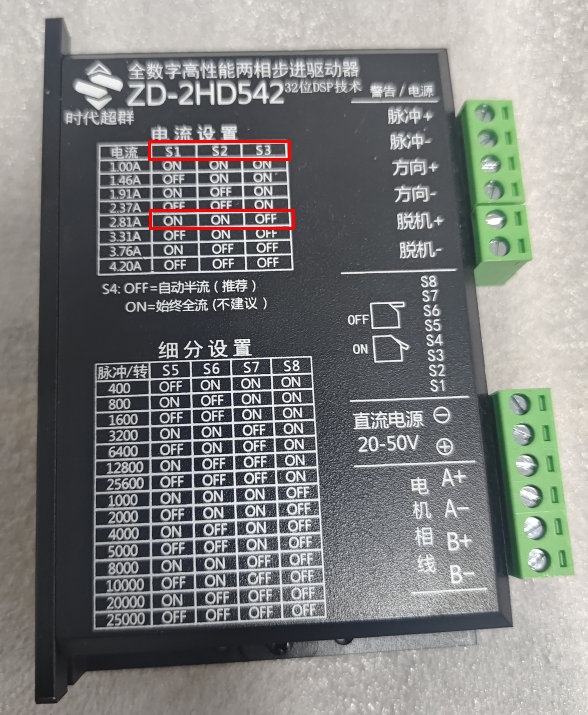

S1,S2,S3對應的即為1,2,3號撥碼，在側邊欄找到合適的電流，由于驅動器沒有剛好的3A選項，所以我們選擇最接近3A又不超過3A的選項，即這個2.81A，可以看到這個選項S1對應ON,S2對應ON，s3對應OFF，所以就只需要吧1,2號撥碼撥下，3號撥碼保持在上即可，細分同理。 另外S4撥碼為自動半流設置，當驅動未接收到信號，電機處于待機狀態的時候自動把電流調整為半流輸出，可節能減少電機發熱，延長使用壽命，但會降低電機自鎖力，垂直設備按需慎用，水平設備推薦打開，ON為全功率輸出驅動電機滿負荷輸出。
