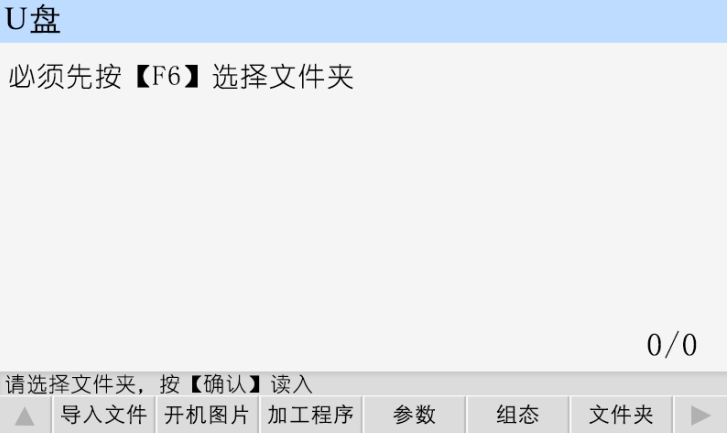

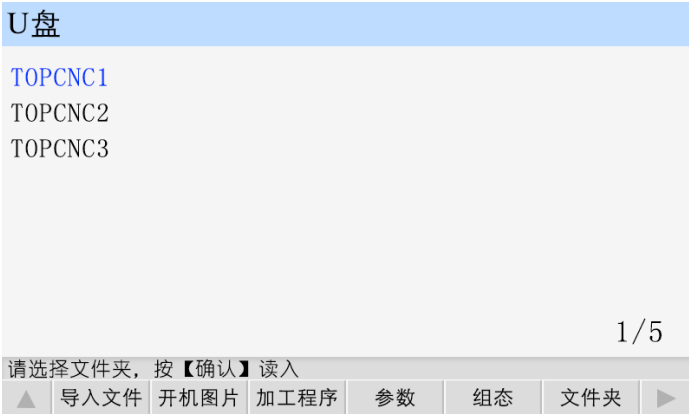

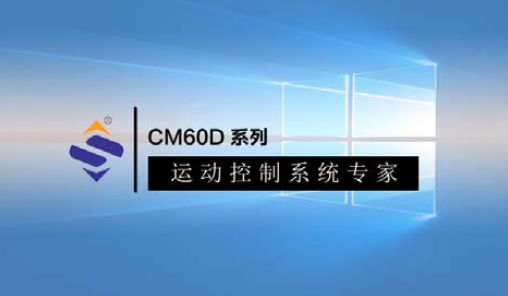

開機界面 控制器電源接通，7 英寸彩色顯示屏亮起，首先顯示開機界面，開機界面出廠默認如圖所示， 帶有本司的 LOGO。開機界面顯示圖片用戶可隨意設置，通過 U 盤將格式合適的圖片導入控制器中， 圖片格式和U 盤導入方式下面將會介紹。  定時間，將自動進入下一界面。控制器默認進入手動界面。用戶也可以通過參 數設置選擇進入手動還是自動界面。 控制器提供了 1 路插入 U 盤接口，U 盤作為 PC 機上位機軟件和控制器的媒介，將在上位機軟件中設置的參數、工程、程序和開機圖片導入控制器中。 將 U 盤插入控制器中，登錄用戶，按“U”盤，界面顯示如圖所示。根據提示，按“F6”鍵，  界面如圖所示。通過上、鍵選中文件 ，上、下頁鍵翻頁。選好文件，按“確認”鍵。然后再進行導入圖片、程序等操作。下面分別介紹如何導入文件  按“F2”鍵，打開 U 盤中的圖片，按光標鍵上下移動光標，選中開機圖片，再按“F1”鍵，等待一會兒，將圖片完全導入控制器。此圖片作為控制器上電后的開機界面。 圖片要求：分辨率 800*480；24 位色，文件尾綴以.BMP 命名。
按“F3”鍵，打開 U 盤中的程序，按光標鍵上下移動光標，選中程序，再按“F1”鍵，等待一會， 將程序導入控制器。此程序在程序管理以 9001 起始命名。作為自動執行運行的程序。 按“F4”鍵，打開 U 盤中的設備參數，再按“F1”鍵，將設備參數加載到控制器中。設備參數為IO 設置和參數設置中的參數。  按“F5”鍵，打開 U 盤中的組態，再按“F1”鍵，將組態功能導入控制器中。（不需要移動光標， 按一下“F1”鍵，能將 U 盤中所有與組態功能相關的全部導入控制器中）
|
