p100s制動電阻接線說明（wgb）

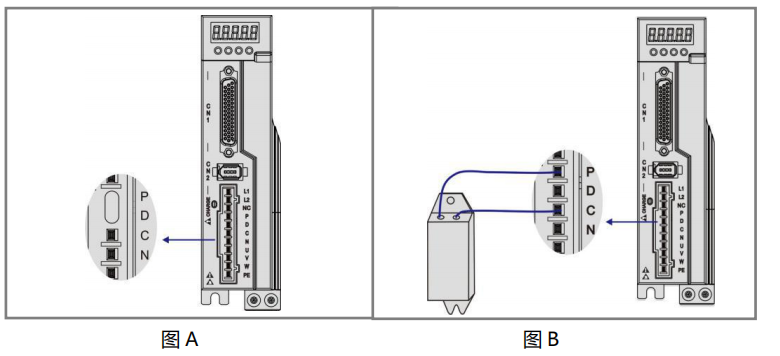

  若使用內部制動電阻時，驅動器要將P與D短接，即按出廠狀態即可正常使用，如圖A 所示。若使用外部制動電阻時，必須先拆開P與D之間的短接，然后將外部制動電阻跨接在 P與C上，如圖B所示

制動電阻接線注意事項：

 請勿將外接制動電阻接到母線正負極 P、N，否則會導致炸機和引起火災；

 請勿小于最小允許阻值 25Ω，否則會導致驅動器報警或損壞驅動器；

 請將外接制動電阻安裝在金屬等不燃物上。

1 CN1 控制信號端子說明

CN1 控制信號端子提供與上位控制器連接所需要信號，使用 DB44 插座，

信號包括：  4 個可編程輸入  4 個可編程輸出  模擬量指令輸入  指令脈沖輸入

 CN1 端子連接器引腳分布圖

推薦使用 24-26AWG 線徑的線纜。
