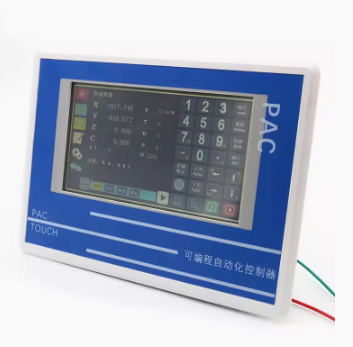

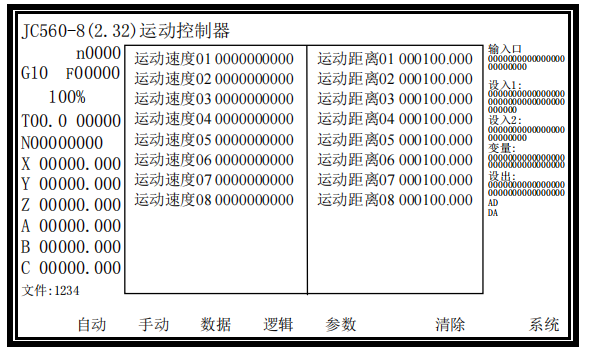

時代超群CM46PAC數據模式開機畫面 屏幕顯示內容為當前工作狀態和信息。
頂行系統型號與名稱，U盤提示符、日期、時間、暫停狀態，右側為報警提示。 中部左側為系統按壓坐標、當前行號、程序指令、坐標系、當前速度、倍率、延時值、加工計數、計 數器值(最近使用的計數器)、各運動軸坐標(與系統的軸數有關)。 中部為數據顯示輸入?yún)^(qū)，中下部為提示區。 中部右側為系統當前的輸入口(最多顯示24個)、設入1(與軸數有關)、設入2(與軸數有關)、邏輯變量 (32個)、設出(32個)的狀態和程序名。不同軸數的系統的設入1和設入2的顯示數量會不相同，具體各位的 含義見參數自檢設入1和設入2。 屏幕底行為當前功能菜單，可按相應的區域進入，菜單項超過8個時將分多頁顯示，由最右側的按鈕 循環切換。當右側有“〉”顯示時表示后面還有菜單，當左側有“〈”顯示時表示前面還有菜單。 注：通過“IO設置”功能設置了相應的輸入功能后，相應輸入口的變化將產生設入1或設入2的變化。 輸出態是由程序或特定功能選項控制的，控制的變化將造成輸出態的變化，需設置了相應的輸出功能后才 產生實際的輸出。詳見“IO設置”說明。邏輯變量的狀態由邏輯運算程序產生或由程序指令改變。 手動在主畫面下按“手動”鈕進入手動操作狀態 在手動(不是點動)或手脈狀態下可按軸方向鍵控制軸的運動。當碰到限位時，可反向離開。 手動操作 手動方向鍵：幾軸的系統將出現幾對按鈕。 速度倍率鍵：倍率增加:F+，倍率減小:F- 外部操作鍵：詳見后續外部操作功能 按M01-M31鈕，相應的設出發生變化。并通過按鈕保持顯示狀態。按“清輸出”鈕清除所有輸出。 高速 手動高/低速切換。與速度倍率有關,設定速度見“手動低速”和“手動高速比” 正顯時以“手動低速”運動。 反顯時為高速運動。各軸的高速以相應的“****速度”ד參數”“系統”“用戶”中的“手動高 速比”。 當設置了“外高速”時，在某軸方向鍵/鈕按住后，可在不抬起(一直按住)的情況下，通過“外高速” 信號改變手動的高速和低速(自動平滑過渡)。 點動 點動操作為按設定的距離運動，每按下一次運動鍵，運動一次設定距離。 進入點動狀態，出現輸入數據的光標，需設定步長的數值，或直接按回車鍵，使用當前的步長值。再 按一次點動鍵則退出點動狀態。 在點動狀態下，有任何一個限位將不運行。可退出此狀態用手動功能。 程序零 使所有選中的運動軸，各軸按其****速度運動，返回坐標零點。 當“各軸同回程零”選中時，由“程零序”輸入的各軸按其****速度運動，返回坐標零點。 當“各軸同回程零”未選時，由“程零序”輸入的各軸，按順序依次(以其****速)返回坐標零點。注 意：坐標零點的位置與是否操作過回機械零和運動過程中是否堵轉有關。 機械零 此功能為回機械零的測試功能。以檢驗各軸的回機械零動作是否正常。 按相應的軸運動鍵(方向由“回零項”中設置)，單一軸返回機械零點 某運動軸是否有回零操作，與參數下的“回零項”中的“有機械零”設置有關。 按“End”鍵可實現多軸同時回機械零點。過程與“控制項”中的“各軸同回機零”有關。 詳細說明見“3.4 回機械零說明” 清坐標 按下此功能鍵后出現清坐標的彈出窗口。選擇需要清除的坐標軸。按其它功能鈕退出 手脈 當“參數”“系統”“有手脈操作”選中后，此功能才有效。 手脈的AB信號分別接輸入口23和輸入口24，當方向反時，可調換此兩信號的位置。此信號為固定接入 信號，當使用手脈功能時，此兩個輸入口不能定義為其它功能。 當使用步進電機時，一般只能使用×1和×10檔。 當“參數”“系統”“無軸選和倍率”選中后，由面板操作軸選和倍率，否則由輸入點選擇控制軸 和倍率(需要設置“參數”“IO設置”“設入2”中的與手脈有關的輸入點)。 當使用外部輸入點進行軸選時，當所有軸選未接通時為關閉手脈操作。倍率中的×1無需輸入點。 設零值 進入設零值狀態并彈出窗口，選擇相應的坐標軸，則設為參數中的零點值。按“退出”鈕退出。 設坐標 進入設坐標狀態單彈出窗口，選擇相應的坐標軸后輸入新的數值，按“確認”更改對應的坐標值， 其它手動操作 在手動主畫面下：當“注油控制-M17”選中時，按下“0”鍵則打開M17，抬起后關閉。且系統按時間 間隔重新計時
|
