時代超群CM36 常用配套部件聯接說明（wgb） 配套部件不屬于系統的正常配件。需要時請自行采購或在我公司采購。 開關電源 本系統需要配備5V(≥2A)，24V(≥1A)的開關電源，此為系統必須的電源。如果所有電機驅動器較多 應適當加大5V的電流，當使用的輸入/輸出較多時應適當加大24V的電流。 手脈 本系統僅支持24V手脈，或非24V集電極開路輸出(OC)的手脈(即輸出端為電子開關)。注意不要接錯(AB 如果接到24V則會損壞手脈，電源接錯亦將損壞手脈)。 手脈的電源端接24V，24地，手脈由用戶自備。 A接高速輸入口5，B接高速輸入口6。或A接高速輸入口6，B接高速輸入口5。兩種接法方向不同。 對于有軸選和倍率波段開關的手持式手脈，可將相應的軸選和倍率開關點接到本插頭或CN1的其它輸 入點(在設入2中正確設置)。 手持盒 7芯電纜線定義

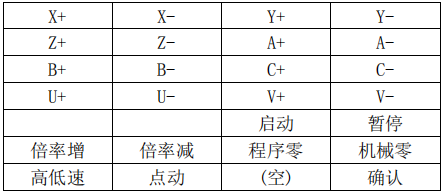

通用按鍵定義
1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,0,31, 定義了XYZABCUVW的+/-方向鍵，啟動，暫停，倍率增，倍率減，程序零，機械零，高低速，點動，(空)， 確認。見“3.3.2 手持盒控制說明”。 外形尺寸:長:155mm×80mm×18.5mm，線長1米的螺旋線(拉開3米)。
|
