86EPB閉環電機

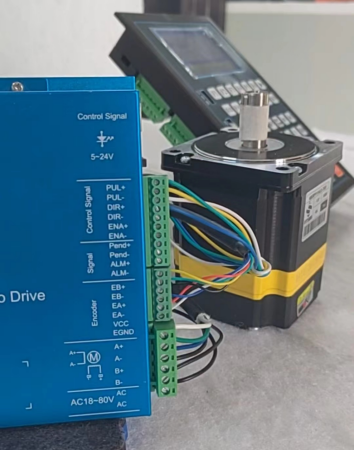

首先這款電機出兩根線 電機線+編碼器線
1、電機線4根線 白、綠、藍、黑 接在驅動器的順序分別對應驅動器的A+ A-B+B-上
2、 編碼器線6跟線 黃、綠、黑、藍、紅、白分別接在驅動器的 EB+EB-EA+EA- VCC EGNO上
之后接在驅動器上的脈沖正負 方向正負線的顏色和接在控制器上的顏色一致就可以了 最后鏈接電源就可以正常運作了
