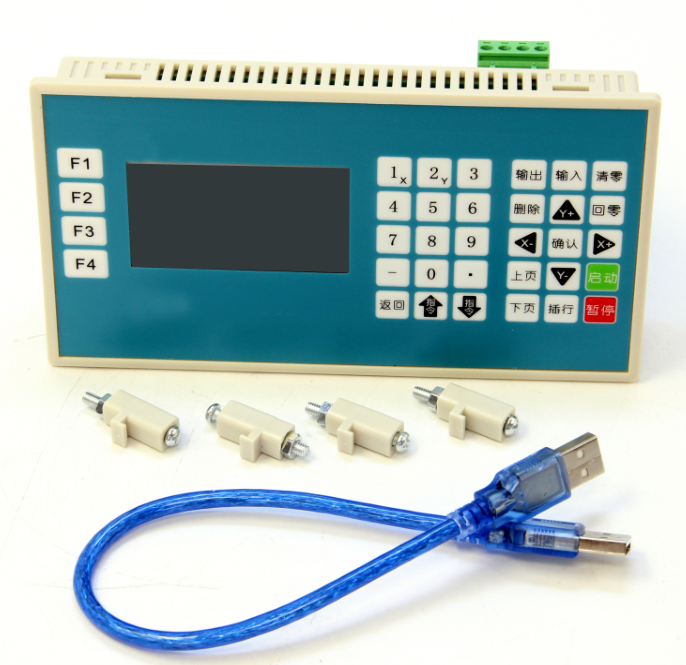

當出現輸入口、輸出口通斷沒反應的情況，可以通過控制器自帶的系統自檢功能來確定是哪里發生故障

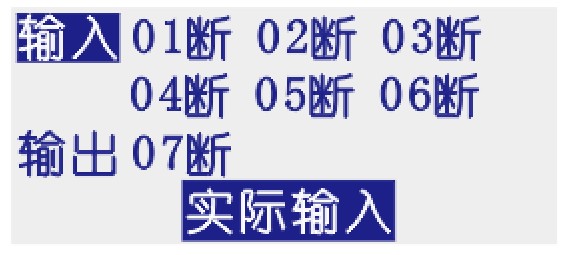

1 ）輸入測試
數字序號 01-07 分別對應輸入口 1-7，當對應輸入口信號線與 24V 地短接時，對應的位置變成“通”,否則為“斷”，通過此操作可以測試輸入信號是否正常。 為提高輸入信號的可靠性，系統具有干擾過濾功能，信號需要保持 2 毫米以上。 沒有變化時，可能出現如下情況： 24V 電源工作不正常 該輸入信號線連接不正常 該路輸入信號電路出現故障 2）輸出測試

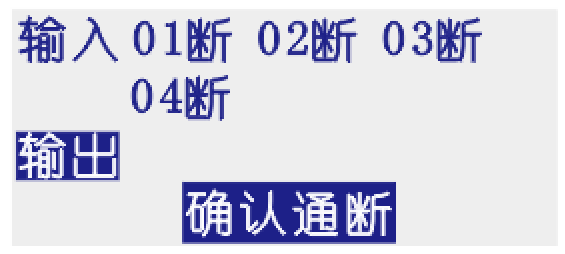

數字序號 01-04 分別對應輸出口 1-4。通過左右鍵改變選擇的輸出點，光標隨之移動。按確認鍵，對應位置“斷”變成“通”，或由“通”變成“斷”，即此輸出口跟+24V 之間 DC24V 電壓。 當沒有變化時，可能為如下情況： 24V 電源工作不正常 改輸入信號線連接不正常 對應繼電器不能正常工作 該路輸出信號電路出現故障
|
