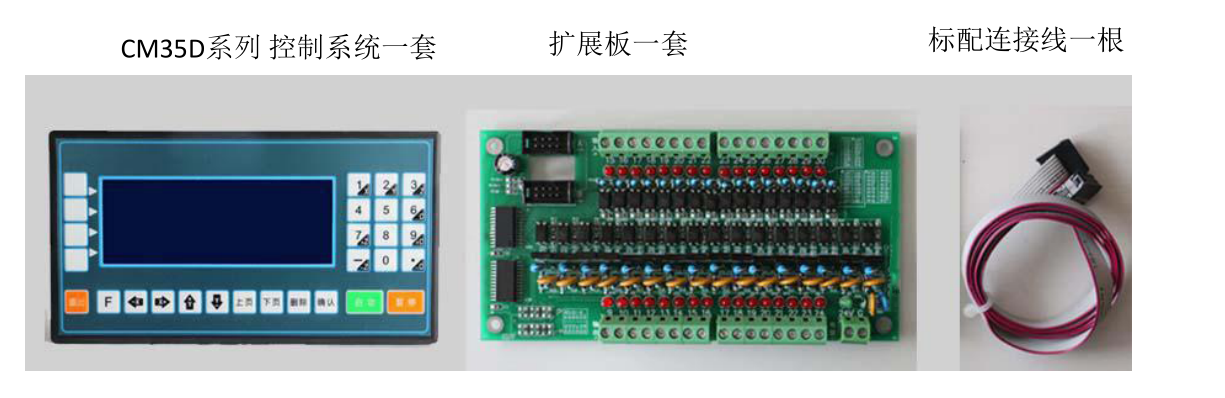

所需準備
擴展板的系統設置及測試方法
1、主界面→參數設置→用戶管理→用戶密碼：輸入 123456
2、退出→系統參數→控制參數→下頁→擴展輸入輸出：用“確認”鍵將“禁止”切換成“有效”
3、參數保存→確認（保存）
4、切斷電源
5、將擴展板與 CM35D系列 通過標配連接線連接好，并連接好擴展板電源
6、將控制器與擴展板電源同時打開，或先打開擴展板電源，然后打開控制器電源
7、打開控制器電源后，系統自動識別擴展板的輸入及輸出口配置，進入正常主界面
8、主界面→參數設置→系統自檢→實際輸入里面可以進行測試操作或→實際輸出里面進行輸出口的操作
9、系統自帶的 IO 設置可以正常配置外部手自動切換輸入口不可以使用擴展板上的 IO，只可以使用系統本身自帶的 18 輸入口上來配置

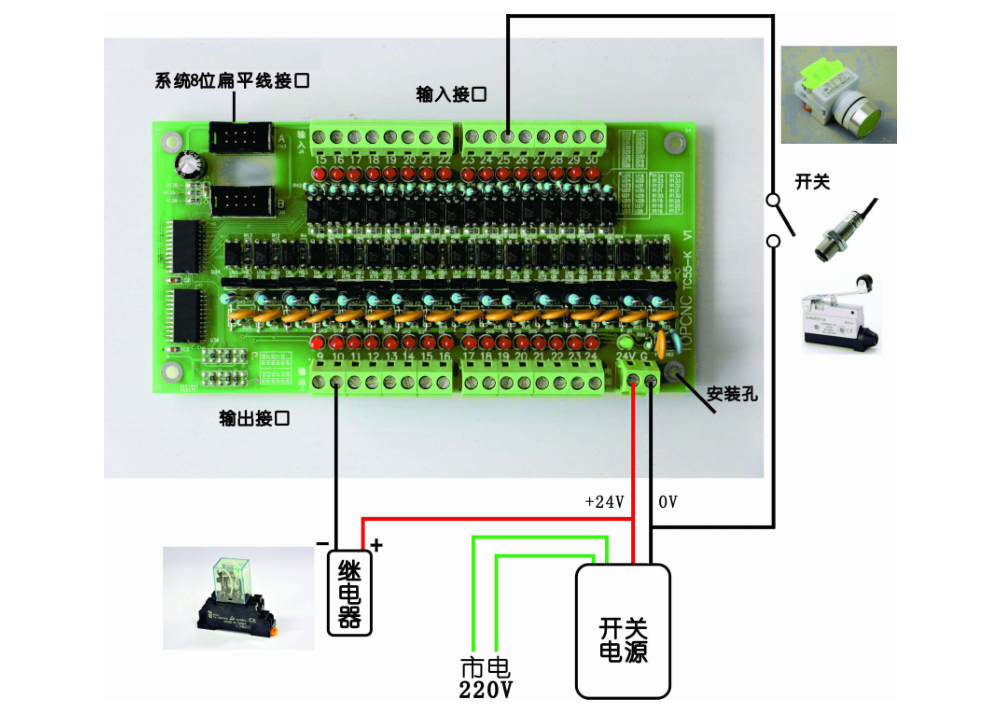

擴展板接線圖如下

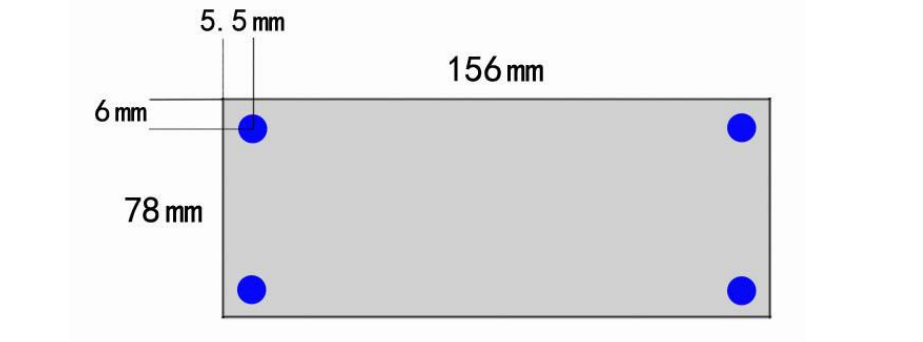

安裝結構
