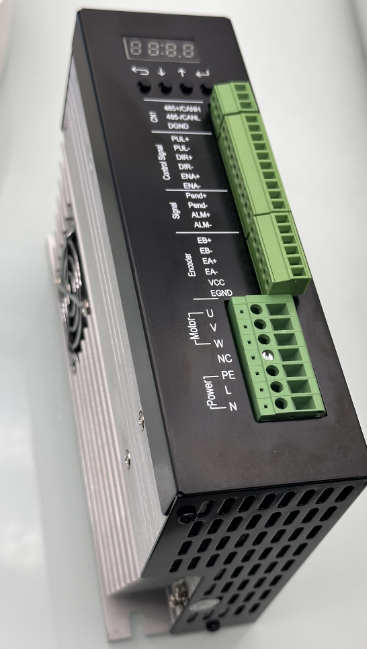

2280AJ三相高壓閉環驅動器簡介

技術特點 u 采用 TI 32 位 DSP 電機專用控制芯片； u 采用先進的矢量型閉環控制技術； u LED 數碼管顯示，方便參數設置和運行狀態監控； u 靜態電流和動態電流可以任意設置（0.4～8A 范圍內）； u 可適配驅動 86 和 110 系列混合式閉環步進電機； u 光電隔離信號輸入/輸出； u 脈沖響應頻率 200KHz； u 16 檔通用細分選擇，**** 256 細分（51200 脈沖/轉）； u 電子齒輪模式（任意細分值）； u 具有過流、過熱、過壓和跟蹤誤差超差等保護； u 位置控制模式和速度控制模式可選； u 位置模式下有兩種控制方式可選擇；

新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術， ****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、 降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度， 降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具 有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 86 和 110 系 列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交流 伺服系統具有極高的成本優勢。 本驅動器適合于各種中小型自動化設備和儀器，例如：木工開料機、線束 加工機、激光切割機、高速繪圖儀、數控機床、自動化裝配設備等。在要求噪 音小、運行平穩、高速度響應的設備中應用效果特佳。

（1） 驅動器的可靠工作溫度通常在 60℃以內，電機工作溫度為 80℃以內；

（2） 安裝驅動器時請盡量采用直立側面安裝，遠離熱源、不能封擋住風扇的 風道。必要時在安裝驅動器的電氣柜上安裝散熱通風風扇，使電氣柜里 外空氣對流，保證驅動器在可靠工作溫度范圍內工作。
