銑床數控編程介紹

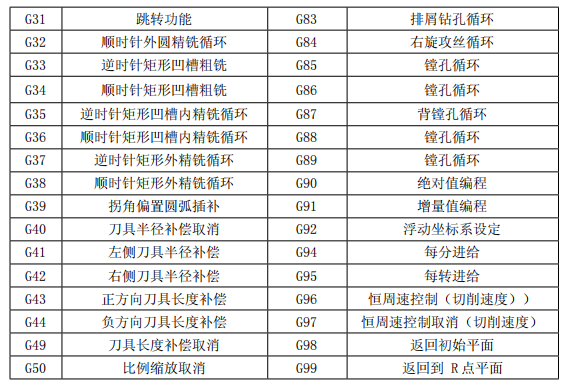

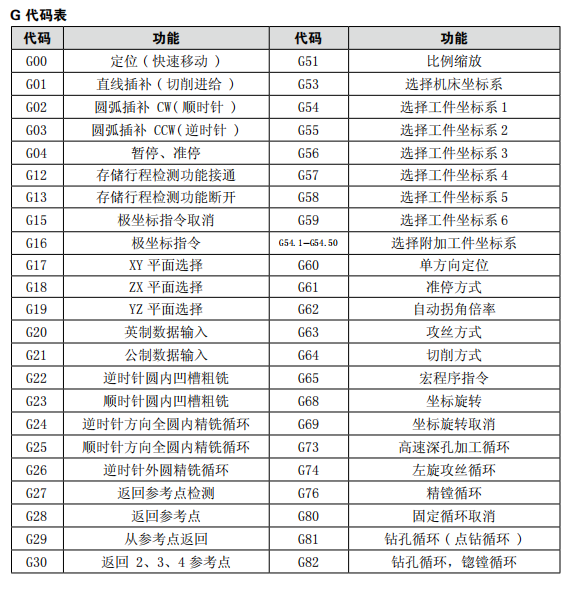

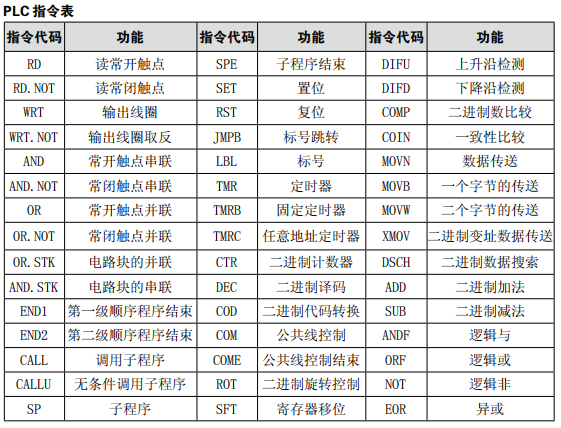

程序的運行 程序運行的順序 必須在自動操作方式下才能運行當前打開的程序，CNC 不能同時打開 2 個或更多程序，因此， CNC 在任一時刻只能運行一個程序。打開一個程序時，光標位于第一個程序段的行首，在編輯操作方式下可 以移動光標。在自動操作方式的運行停止狀態，用循環啟動信號（機床面板的  鍵或外接循 環啟動信 號）從當前光標所在的程序段啟動程序的運行，通常按照程序段編寫的先后順序逐個程序段執行， 直到執 行了 M02 或 M30 代碼，程序運行停止。光標隨著程序的運行而移動。在以下情況下，程序運行的順序或 狀態會發生改變： * 程序運行時按了 鍵或急停按鈕，程序運行終止； * 程序運行時產生了 CNC 報警或 PLC 報警，程序運行終止； * 程序運行時操作方式被切換到了錄入、編輯操作方式，程序運行單段停（運行完當前的程序段后， 程序運行暫停），切換至自動操作方式，再按  鍵或外接循環啟動信號接通時，從當前光標所在的程 序段啟動程序的運行； * 程序運行時操作方式被切換到其它操作方式，程序運行停止； * 程序運行時按了 鍵或外接暫停信號斷開，程序運行暫停，再按 鍵或外接循環啟動信號 接通時，程序從停止的位置繼續運行。 * 單段開關打開時，每個程序段運行結束后程序運行暫停，需再按 鍵或外接循環啟動信號接 通時，從下一程序段繼續運行； * 程序段選跳開關打開，程序段前有“/”的程序段被跳過、不執行； * 執行 G65 跳轉代碼時，轉到跳轉目標程序段運行； * 執行 M98 代碼時，調用對應的子程序或宏程序運行；子程序或宏程序運行結束， 執行 M99 代碼時， 返回主程序中調用程序段的下一程序段運行（如果 M99 代碼規定了返回的目標 程序段號，則轉到目標程 序段運行）； * 在主程序（該程序的運行不是因其它程序的調用而啟動）中執行 M99 代碼時，返回程序第一段繼 續運行，當前程序將反復循環運行。 程序段內代碼字的執行順序 一個程序段中可以有 G、X、Z、F、R、M、S、T 等多個代碼字，大部分 M、S、T 代碼字由 NC 解釋后 送給 PLC 處理，其它代碼字直接由 NC 處理。M98、M99，以及以 r/min、m/min 為單位給 定主軸轉速的 S 代碼字也是直接由 NC 處理。 當 G 代碼與 M00、M01、M02、M30 在同一個程序段中時，NC 執行完 G 代碼后，才執行 M 代碼，并把對 應的 M 信號送給 PLC 處理。 當 G 代碼字與 M98、M99 代碼字在同一個程序段中時，NC 執行完 G 代碼后，才執行這些 M 代碼字（不 送 M 信號給 PLC）。 當 G 代碼字與其它由 PLC 處理的 M、S、T 代碼字在同一個程序段中時，由 PLC 程序（梯形圖）決定 M、 S、T 代碼字與 G 代碼字同時執行，或者在執行完 G 代碼后再執行 M、S、T 代碼字，有關代碼字的執行順 序 應以機床廠家的說明書為準。 M00、M01、M02、M30 在當前程序段其它代碼執行完成后再執行。
|
