CM46控制器使用說明

可編程自動化控制器 PAC TOUCH 是全新開發的單軸，雙軸，三軸，四軸 4 種 控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具 有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功 能。

PAC TOUCH 適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控 制。

本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能， 在系統操作、安全、加工精度及加工效率方面具有突出特點。LCD 觸控式，800 ×480 分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形 式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價 格比。

技術特點

✔ 圖形化界面，提升畫面質感。

✔ 實現 X 單軸；X,Y 兩軸；X,Y,Z 三軸；X,Y,Z,A 四軸控制

✔ 數字插補技術實現 X-Y 直線插補，X-Y 圓弧插補功能

✔ 梯形加減速控制

✔ 位置指令范圍-99999.999mm ~ +99999.999mm

✔ 最小指令單位 0.001mm，指令電子齒輪比分子 1~99999，分母 1~99999

✔ 16 路光電隔離輸入，8 路光電隔離輸出；具備再增加 8 入 8 出擴展功能。

✔ 輸出采用 MOS 管控制通斷，每通道 1500mA 阻性負載，500mA 感性負載。

✔ 具有反向間隙補償功能

✔ 速度倍率功能，多級調節

✔ 手輪功能，軟件內置 1 倍，10 倍，100 倍和軸選檔。

✔ 0~10VDC 模擬量輸出功能，用于變頻器調速。

✔ 豐富漢字指令，編程簡單易懂

✔ 選擇性 I/O 功能配置功能

✔ 可存儲 20 個程序，每個程序 500 行。

✔ 提供操作級，設備級密碼管理功能。方便設備管理

✔ 提供時間鎖功能。方便收取尾款。

✔ 支持外接擴展模塊，自動識別模塊輸入輸出數量。

✔ 提供軟件限位功能

✔ 提供各軸坐標，計件數值掉電記憶功能。

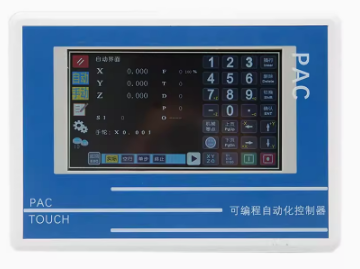

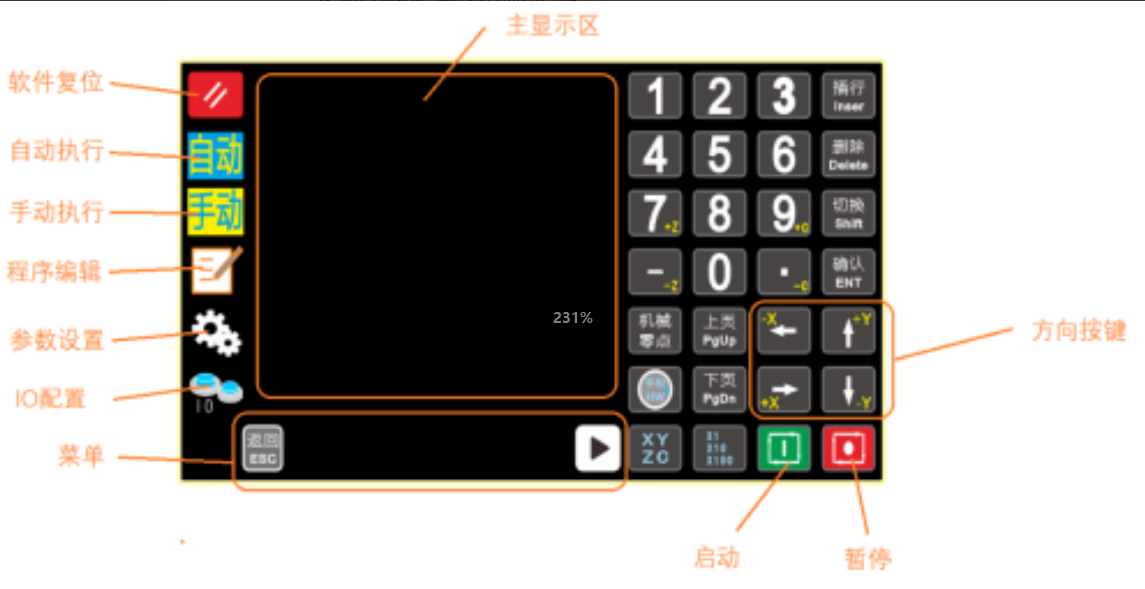

操作面板

功能與子功能菜單

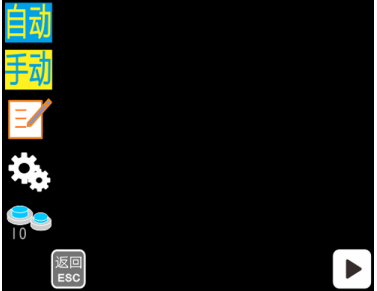

主功能包含自動執行，手動執行，程序編輯，參數設置和 IO 配置。

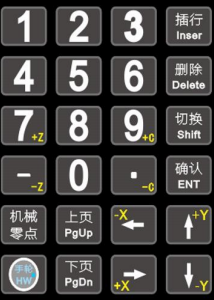

編輯功能

數字 0~9，插行，刪除，切換，確認，上頁，下頁，機械零點，方向。

手輪功能

手輪功能選擇，軸選擇，脈沖倍率。

軸運動功能

“←”：X 軸-方向。 “→”：X 軸+方向。 “↑”：Y 軸+方向。 “↓”：Y 軸-方向。 “ -”：Z 軸-方向。 “ 7”：Z 軸+方向。 “ .”：C 軸-方向。 “ 9”：C 軸+方向。
