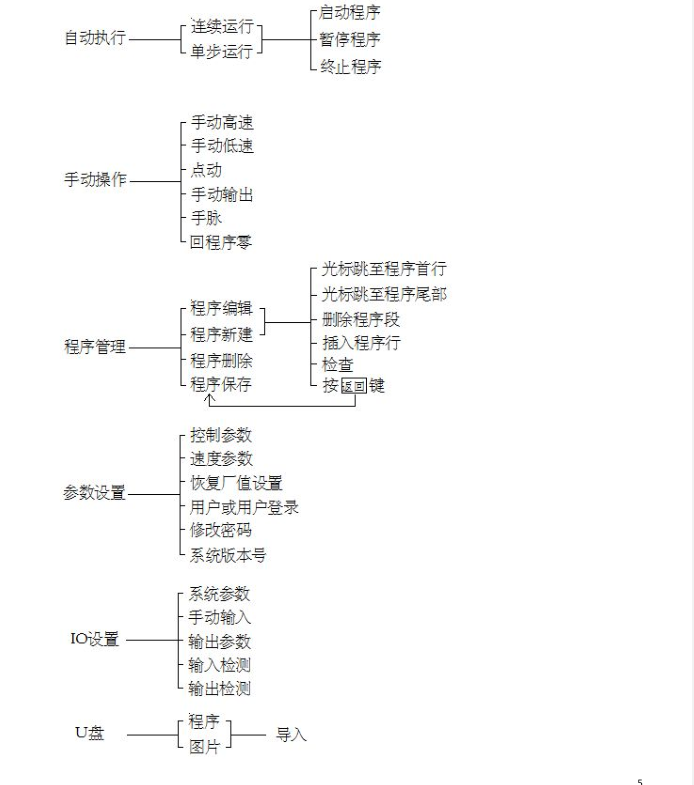

1.產品簡介 2016 款 CM45L系列 是在原有 CM45L系列 基礎上升級改造的全新產品。系統更加穩定可靠，脈沖頻率****可達 400K，4 個進給軸，1 個模擬主軸，2ms 高速插補，極大的提高了零件的加工速度，精度和表面質量。采用國際上通用的 G 代碼編程方式，USB接口，支持 U 盤文件操作和圖片的導入。 作為 CM45L系列 的升級產品，在系統的穩定性方面****大大提高，脈沖頻率的提高，使控制系統****加工速度大大提升。可廣泛作為雕刻機、電焊機、數控機床、切割機，激光照排、繪圖儀、貼標機、包裝機械等控制系統。 ■X、Y、Z、C 四軸控制 ■2ms 插補周期 ■單軸直線插補輸出脈沖頻率：400K ■圓弧插補輸出脈沖頻率：300K ■四軸直線插補輸出脈沖頻率：350K ■1 路 0V~10V 模擬電壓輸出，支持主軸控制，可接變頻器或伺服 ■支持中文、英文顯示，由參數選擇 ■具備 USB 接口，支持 U 盤文件和圖片的導入 ■1 路手輪輸入，支持手動 1μm 10μm 100μm 進給 ■16 點通用輸入/8 點通用輸出 ■具有掉電記憶功能 ■專機接口，為客戶特殊功能提供定制服務 ■外形安裝尺寸、指令系統與原有 CM45L系列 完全兼容 2.技術規格 ■控制軸數 ◆控制軸數：1~4 軸（X、Y、Z、C） ◆聯動軸數：X、Y、Z、C 軸可做直線插補，X、Y 軸可做圓弧插補 ■進給軸功能 ◆最小數據單位：0.001（單位：s、mm、圈數、度數） ◆****數據尺寸：±99999.999 ◆單軸快速移動速度：當脈沖當量為 0.001mm，**** 24m/min ◆四軸快速移動速度：當脈沖當量為 0.001mm，**** 21m/min ◆圓弧運動移動速度：當脈沖當量為 0.001mm，**** 18m/min ◆速度倍率：10%~200%可調，短按“↑”“↓”鍵倍率增量為 1%，長按“↑” “↓”倍率增量為 10% ◆插補方式：直線插補、圓弧插補 ■加減速功能 ◆加減速的起始速度、終止速度和加減速時間由參數設定 ■主軸功能 ◆1 路 0V~10V 模擬電壓輸出，支持主軸控制，可接變頻器或伺服驅動 ◆主軸轉速：可由 S 代碼給定，轉速范圍 0r/min~99999r/min ◆主軸方向：可由 M 代碼指定 ■精度補償 ◆反向間隙補償 ■顯示界面 ◆3.5 寸彩色液晶屏，分辨率 320*240 ◆中文、英文兩種語言顯示 ■操作管理 ◆自動：自動執行、單步執行 ◆手動：電機正反轉、回程序零、手動輸出、手脈 ◆手動：程序新建、編輯、刪除、讀入、修改 ◆參數：控制參數、速度參數、恢復廠值、用戶或廠商登錄、修改密碼、版本 ◆IO：外部啟動、外部暫停、報警、急停、正負限位、輸出、系統自檢等 ◆U 盤：U 盤圖片或程序的導入 ◆回零：X,Y,Z,C 軸機械回零 ■程序編輯 ◆程序容量：****程序行 1000 行，最多程序文件數 99 個 ◆編輯功能：程序檢查、修改、刪除 ■U 盤功能 ◆U 盤文件或圖片導入 ■掉電記憶功能 ◆斷電再次上電，運行的坐標及工件數保持，不清零 ■安全功能 ◆報警輸入、急停輸入 ◆硬件行程的正負限位 ■操作界面示意

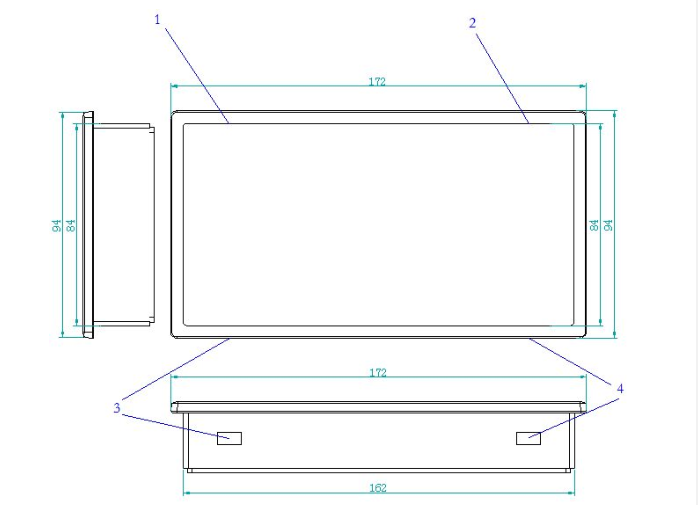

控制器外形尺寸：
|
