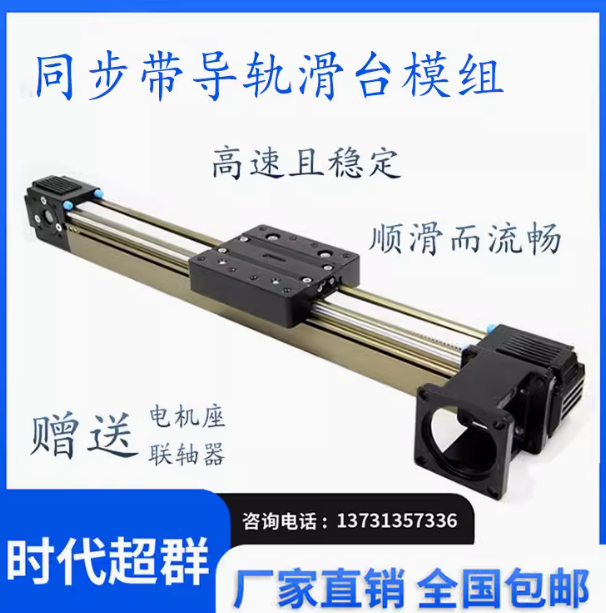

同步帶模組（也稱為同步帶傳動模組或帶動模組）是將同步帶系統與其他機械部件集成在一起的完整裝置，常用于自動化設備、傳輸系統、運動控制系統等。組裝一個同步帶模組通常需要多種配件，每種配件都有其特定功能。以下是同步帶模組組裝所需的各種配件及其功能：
1. 同步帶（Timing Belt） 功能：傳遞動力和運動，確保模組中各部件之間的同步運轉。 特點：帶有特定的齒形以與帶輪配合，減少滑動，提高傳動效率。
2. 同步帶輪（Timing Pulley） 功能：與同步帶配合傳遞旋轉動力，改變轉速和扭矩。 特點：有內齒輪（用于安裝在驅動軸上）和外齒輪（用于配合同步帶）兩種類型。根據需要選擇適合的齒數和直徑。
3. 導軌（Guide Rail） 功能：為同步帶模組中的滑動部件提供穩定的導向，確保系統的平穩運行。 特點：通常采用鋁合金或鋼材質，可以根據模組的具體需求進行定制。
4. 滑塊（Carriage） 功能：在導軌上滑動，與同步帶連接，通過同步帶傳遞運動。 特點：通常帶有滾動或滑動組件，以減少摩擦和磨損，提升運動精度和穩定性。
5. 張緊裝置（Tensioning Device） 功能：調整同步帶的張力，確保同步帶在工作過程中的張力保持適中，防止打滑。 特點：包括手動張緊器和自動張緊器，自動張緊器常用彈簧或氣缸來保持合適的張力。
6. 張緊輪（Tensioner Pulley） 功能：輔助調整和保持同步帶的張力。 特點：一般帶有滾輪或軸承，配合張緊裝置使用，幫助保持同步帶的穩定張力。
7. 導向輪（Guide Pulley） 功能：引導同步帶的運行路徑，防止帶跑偏。 特點：設置在同步帶的兩側或特定位置，確保帶在運行過程中穩定。
8. 固定支架（Mounting Bracket） 功能：將同步帶輪、導軌和滑塊等組件固定在模組的框架上。 特點：可以調整以確保各組件的正確對齊和位置。
9. 保護罩（Guard） 功能：保護同步帶、帶輪及其周圍的部件免受外部物體的干擾。 特點：通常為金屬或塑料材料制成，增加安全性并防止異物進入模組。
10. 傳動軸（Drive Shaft） 功能：連接電動機和同步帶輪，將電動機的旋轉運動傳遞給同步帶輪。 特點：通常為金屬材料，需確保與電動機和帶輪的連接穩定。
11. 電動機（Motor） 功能：提供動力，驅動同步帶輪進行旋轉，從而傳遞運動。 特點：可以選擇步進電機、伺服電機或其他類型的電動機，根據需要選擇合適的功率和轉速。
12. 減速機（Gearbox） 功能：調整電動機的輸出轉速和扭矩，配合同步帶輪傳遞動力。 特點：根據系統的需求選擇合適的減速比。
13. 傳感器（Sensors） 功能：監測同步帶模組的運行狀態，如位置、速度和張力等。 特點：包括位置傳感器、速度傳感器等，幫助實時監控和控制模組的運行狀態。
14. 安裝和調節工具（Installation and Adjustment Tools） 功能：用于安裝和調節同步帶模組的各個組件。 特點：包括螺絲刀、扳手、張緊工具、測量工具等。
15. 潤滑裝置（Lubrication System） 功能：為滑塊、導軌和其他摩擦部件提供潤滑，減少摩擦和磨損。 特點：可以是手動潤滑裝置或自動潤滑系統，使用潤滑脂或潤滑油。
這些配件的選擇和配置需要根據具體的應用需求和設計規格來確定，以確保同步帶模組的性能和穩定性。在組裝過程中，正確安裝和調節各個配件是確保模組正常運行的關鍵。
|
