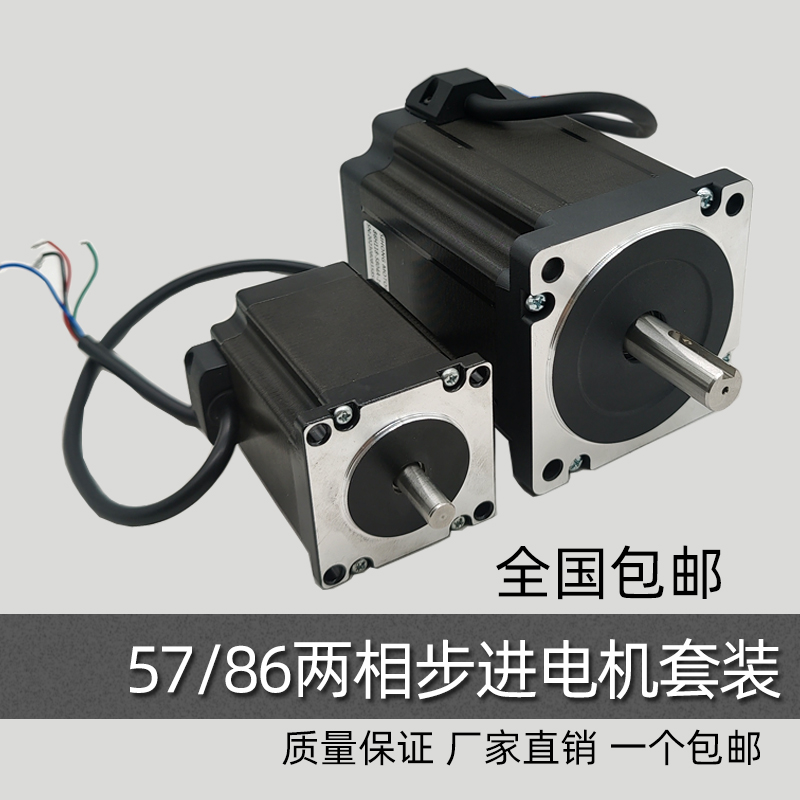

步進電機作為一種常見的控制電機，其性能主要由步距角、靜轉矩和電流三大要素決定。這些要素的選擇直接影響到電機的使用效果和適用范圍。下面是對這三個要素選擇的詳細解析： 1. 步距角的選擇 步距角是步進電機每接收一個電脈沖信號時，電機轉子轉過的角度。步距角的選擇主要取決于負載的精度要求。 選擇步距角：根據換算結果，選擇步距角等于或小于此角度的步進電機。步距角越小，電機的分辨率越高，但也可能導致控制復雜度和成本的增加。市場上常見的步距角有0.36°/0.72°（五相電機）、0.9°/1.8°（二、四相電機）、1.5°/3°等。 2. 靜力矩的選擇 靜力矩是步進電機在靜止狀態下能夠產生的****力矩，它決定了電機能否克服負載的阻力開始運動。 負載分析：負載可分為慣性負載和摩擦負載。慣性負載與負載的質量和加速度有關，而摩擦負載則與負載與運動部件之間的摩擦力有關。 選擇原則：靜力矩的選擇應基于負載的實際情況。一般來說，靜力矩應為摩擦負載的2-3倍，以確保電機能夠可靠啟動。在加速起動時，還需要考慮慣性負載的影響。 確定電機尺寸：一旦靜力矩選定，電機的機座及長度（即安裝尺寸）便能確定下來。 3. 電流的選擇 電流是影響步進電機運行特性的重要因素之一。即使靜力矩相同的電機，由于電流參數的不同，其運行特性也會有很大的差別。 矩頻特性曲線：矩頻特性曲線圖描述了電機在不同頻率下的力矩輸出能力。通過查看該曲線圖，可以了解電機在不同電流下的性能表現。 選擇電流：根據驅動電源和驅動電壓的限制，以及電機的矩頻特性曲線圖，選擇合適的電流參數。電流的選擇應確保電機在所需的工作頻率下能夠輸出足夠的力矩。 綜上所述，步進電機的選擇需要綜合考慮步距角、靜力矩和電流三大要素。通過合理的選擇，可以確保電機滿足負載的精度和動力要求，實現穩定可靠的運行。
