首先看一下控制器的接線圖
控制器有三個輸出接線口，輸出電壓為24V低電平0V，在輸出3端子下有個24V+的端子，這個是24V電源正極，這個可以接繼電器，和氣缸電磁閥的正極端口，輸出是接氣缸和電磁閥的負極端口見上圖。

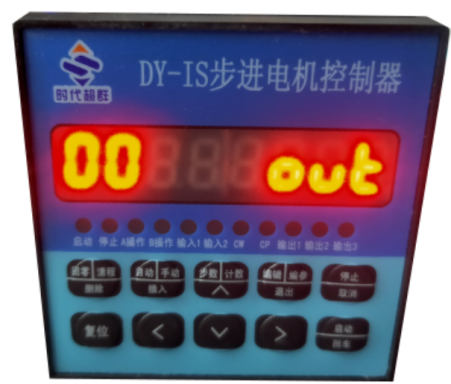

輸出指令是 out

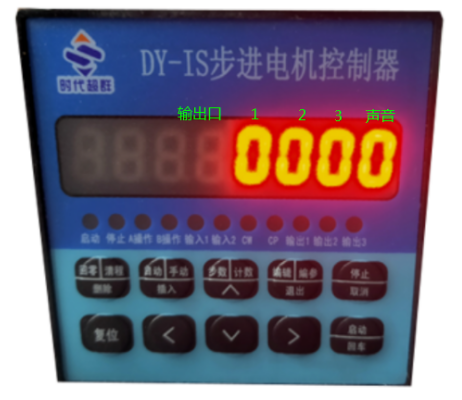

按右下角回車進入后看到: 輸出口參數狀態
從左往右數，是輸出口1 2 3 ，第4位是聲音狀態，有聲音和無聲音。通過左右鍵移動光標，上下鍵改變輸出狀態，輸出狀態1是通，0是斷，n是保持原來狀態，在編程中，上一條有輸出指令，再次用到輸出指令的時候要考慮到上個輸出口的狀態，需要保持一定要把輸出口改成n，第四位的數碼管是輸出的時候有聲音提示，1是響一下，大概1-2秒的樣子，n和0是不響。需要輸出口輸出有聲音提示的時候就把第四位改成1就行了，不需要就改成0就不響了。

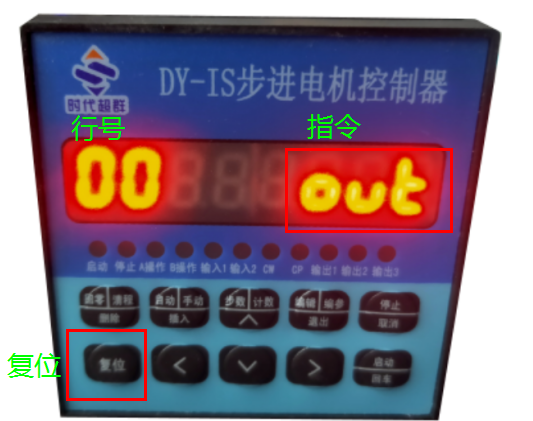

參數編程完畢后，光標落在行號上，按復位鍵就返回到首界面了；
