1.驅動器的可靠工作溫度通常在66℃以內，電機工作溫度為85℃以內； 2.建議使用時選擇自動半流方式，馬達停止時電流自動減一半，以減少電機和驅動器的發熱 3.安裝驅動器時請采用豎著側面安裝，使散熱齒形成較強的空氣對流；必要時機內靠近驅動

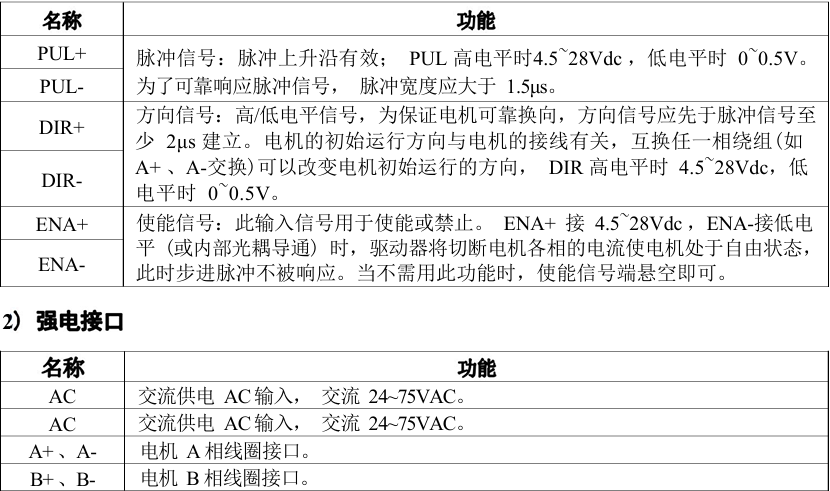

器處安裝風扇，強制散熱，保證驅動器在可靠工作溫度范圍內工作。 控制信號接口：

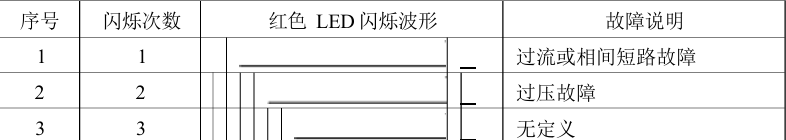

綠色LED為電源指示燈，當驅動器接通電源時，該LED常亮；當驅動器切斷電源時，
該LED熄滅。紅色LED為故障指示燈，當出現故障時，該指示燈以3秒鐘為周期循環閃爍；
當故障被用戶清除時，紅色LED常滅。紅色LED在3秒鐘內閃爍次數代表不同的故障信息

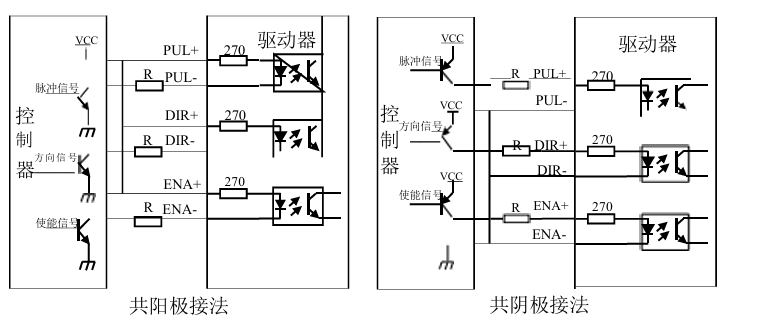

DM860H驅動器采用差分式接口電路可適用差分信號，單端共陰極及單端共陽極等接口
，內置高速光電耦合器，允許接收長線驅動器，集電極開路和PNP輸出電路的信號。在環
境惡劣的場合，我們推薦用長線驅動器電路，抗干擾能力強。現在以集電極開路和PNP輸出
為例，接口電路示意圖如下：
接線要求：
為了防止驅動器受干擾，建議控制信號采用屏蔽電纜線，并且屏蔽層與地線短接，除特殊
要求外，控制信號電纜的屏蔽線單端接地：屏蔽線的上位機一端接地，屏蔽線的驅動器一
端懸空。同一機器內只允許在同一點接地，如果不是真實接地線，可能干擾嚴重，此時屏
蔽層不接。 脈沖和方向信號線與電機線不允許并排包扎在一起，****分開至少10cm以上，否則電機
噪聲容易干擾脈沖方向信號引起電機定位不準，系統不穩定等故障。 如果一個電源供多臺驅動器，應在電源處采取并聯連接，不允許先到一臺再到另一臺鏈狀
式連接。 嚴禁帶電拔插驅動器強電P2端子，帶電的電機停止時仍有大電流流過線圈，拔插P2端
