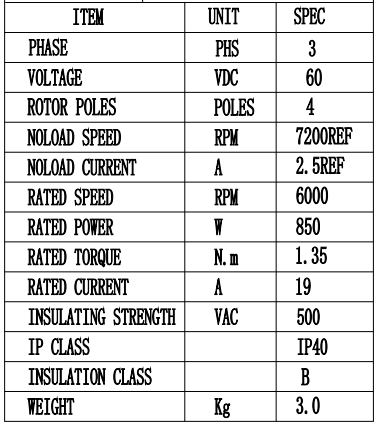

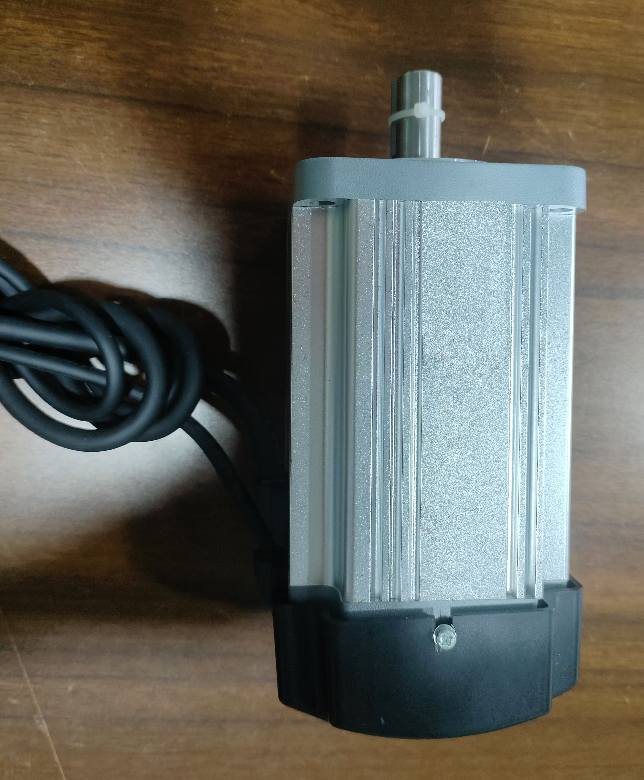

上圖為客戶定做主軸電機，采用的是時代超群高壓直流無刷電80BL145S85-660TK7，電壓為60V，功率為850W，扭矩1.35N.m，額定轉速為6000轉，空載轉速可達7200轉，額定電流19A，空載電流2.5A，極對數為2對。具體參數如下

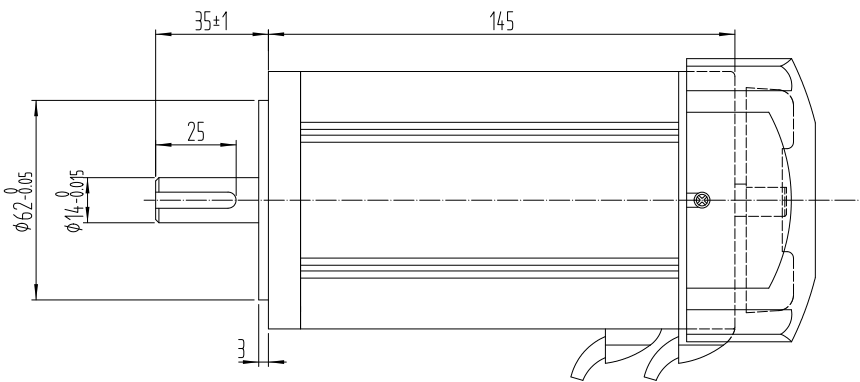

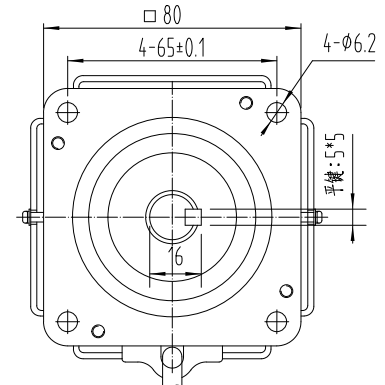

產品尺寸圖如下：

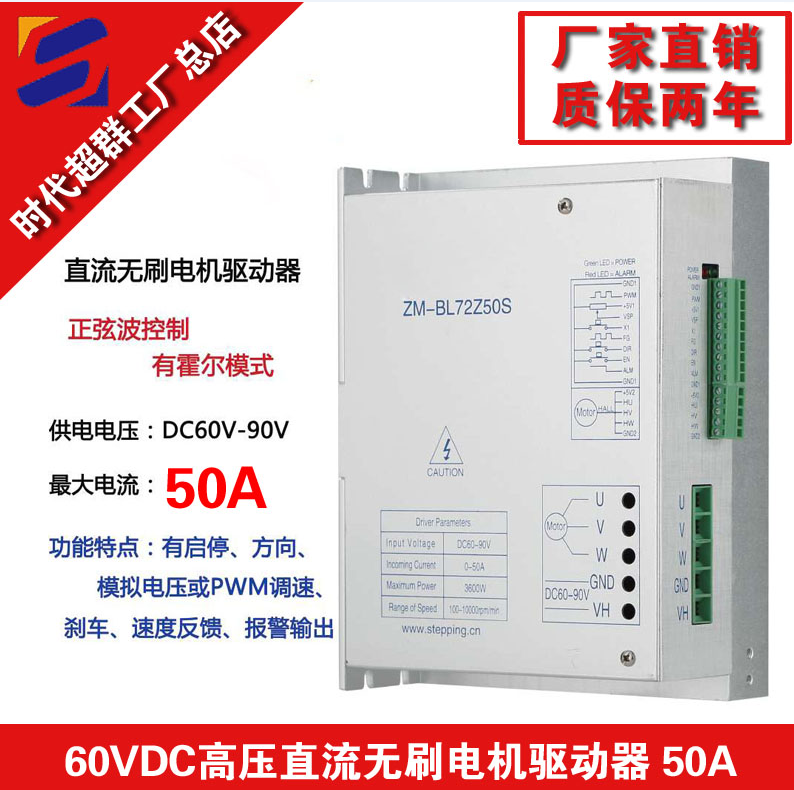

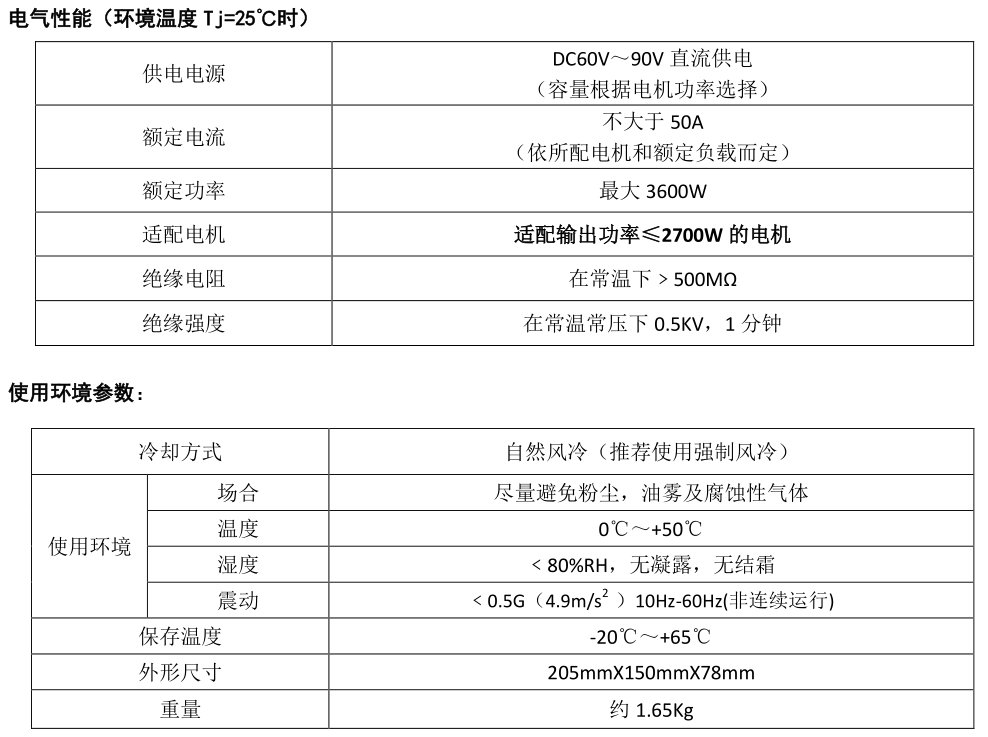

可搭配ZM-BL72Z50S直流無刷電機驅動器，此驅動是針對中功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在50A以下，電源電壓在DC54V~91V以內（面板標稱DC60V~90V）的任意一款低壓正弦波有霍爾三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
主要特點 ◆正弦波控制，恒電流模式，無極調速； ◆ 高力矩、高轉速輸出，極限轉速可達 10000rpm/min； ◆ 有 EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆ 可輸出測速脈沖 FG（門極輸出）； ◆ 可輸出報警信號供用戶檢測； ◆ 具有欠壓、馬達堵轉等保護功能。
接線圖和外形尺寸圖
