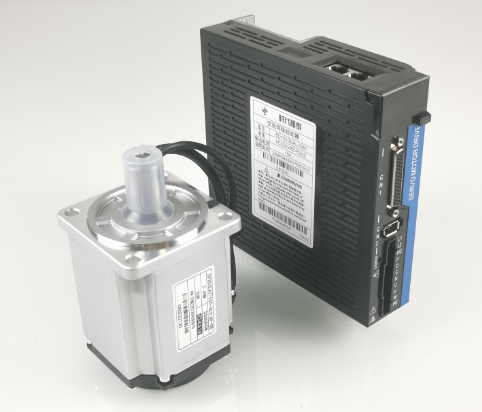

SD100系列伺服電機內部模式接線及參數設置涉及多個方面，包括控制信號的輸入、編碼器的反饋以及驅動器內部的參數配置。以下是根據搜索結果整理的相關信息：

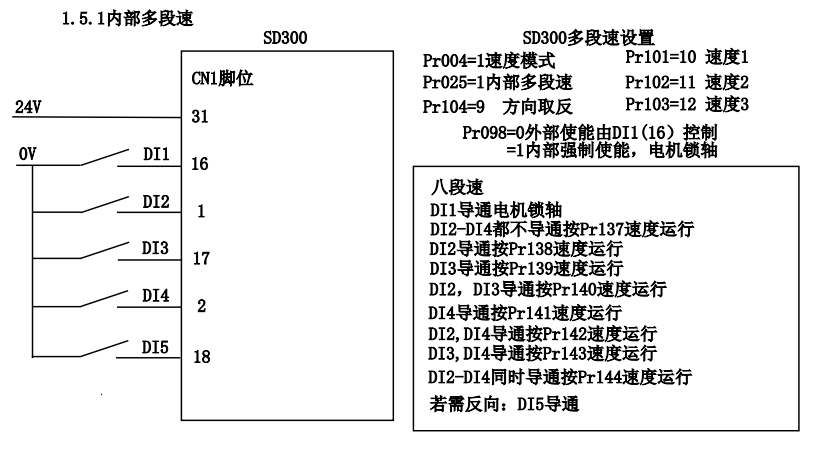

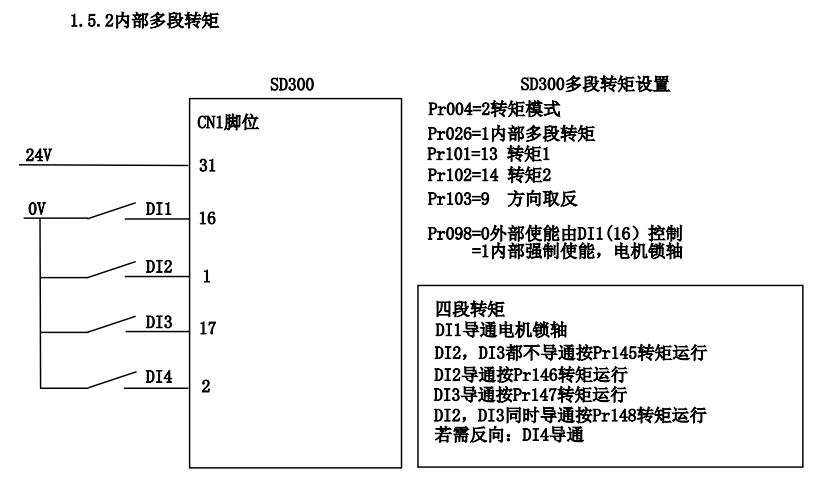

內部模式接線
1. 控制信號輸入： SD100系列伺服驅動器通常支持多種控制方式，如位置控制、速度控制和轉矩控制。這些控制方式通過外部輸入的控制信號來實現。例如，在位置控制模式下，可能需要連接脈沖發生器（如PLC或運動控制器）來提供位置指令。 具體的接線方式取決于所選的控制模式和驅動器的型號。一般來說，需要將控制信號線連接到驅動器相應的輸入端口上。
2. 編碼器反饋： SD100系列伺服電機通常配備有編碼器，用于實時監測電機的位置和速度。編碼器的反饋信號對于實現閉環控制至關重要。 編碼器的輸出信號需要正確連接到驅動器的相應端口上，以便驅動器能夠讀取并處理這些信號。
3. 接地與電源： 由于伺服電機流過高頻開關電流，漏電流相對較大，因此電機的接地端子必須與伺服驅動器的接地端子PE連接一起并良好接地。 同時，還需要確保驅動器的電源連接正確且穩定，以避免對驅動器和電機造成損害。
參數設置
1. 基本參數： 在使用SD100系列伺服驅動器之前，需要先進行一些基本參數的設置，如電機的額定功率、額定電壓、額定電流等。這些參數可以在驅動器的參數表中查找到。
2. 控制模式選擇： 根據實際需求選擇合適的控制模式，并在驅動器中進行相應的設置。例如，如果需要實現位置控制，則需要在驅動器中設置位置控制模式，并配置相關的參數如脈沖當量、電子齒輪比等。
3. 增益調整： 增益是影響伺服系統性能的重要參數之一。在實際應用中，可能需要根據系統的具體情況對增益進行調整，以達到****的控制效果。SD100系列伺服驅動器通常提供了增益調整的功能，可以通過驅動器的參數設置界面進行操作。
4. 其他****參數： 根據具體應用的需求，還可能需要設置一些****參數，如濾波器參數、前饋補償參數等。這些參數的設置需要一定的專業知識和經驗，建議在專業人員的指導下進行。
請注意，以上信息僅供參考。由于SD100系列伺服驅動器的具體型號和配置可能有所不同，因此在實際操作中應參考驅動器的技術手冊和相關文檔進行設置。此外，在進行任何電氣連接和參數設置之前，請務必確保已經充分了解了相關的安全知識和操作規程，以避免對人員和設備造成損害。 王工（13137008229）
|
