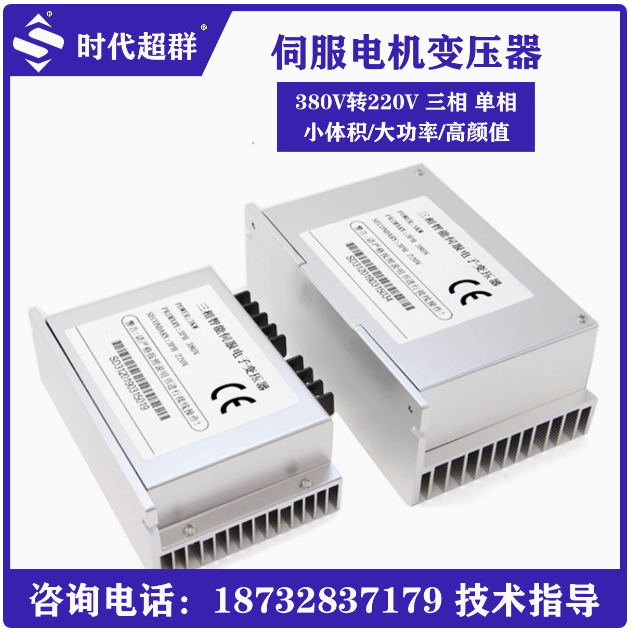

時代超群電子變壓器如何接線及故障處理(CZZ)
2025年2月15日


1. R、S、T 接三相 380V 火線;

2.N 接零線,零線線徑不能低于火線線徑,取火線的 2 倍或者以上,而且必須要接牢固;

3. 零線起到三相平衡的作用,根據三相四線矢量運算規則,零線從市電接入到電子變壓器的 N 節點之 間不可以接任何斷路器及開關、索制;

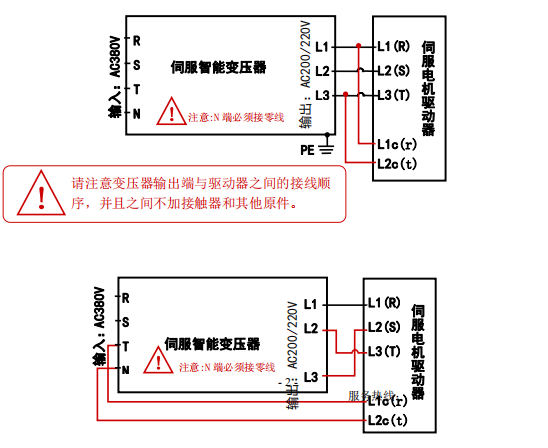

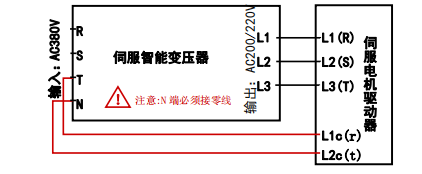

4. 關閉電源,接入伺服驅動器,電子變壓器 L1\L2\L3 對應接入伺服驅動器 L1\L2\L3,由于每個伺服 驅動器的電路設計會有不同所以接線的時候請參照接線方案圖 A、B、C 來接線.

5. 電子伺服變壓器只給伺服驅動器供電,嚴禁設備上的其他元器件到電子變壓器取電,否則會引起 工作點的偏移,損壞本電子變壓器;

6. 設備上的單相 AC 220 用電的地方,比如開關電源 220V 輸入電、220V 索制、220V 散熱風扇、、、 等,都可以在電子變壓器的輸入端取電;

7. 若設備有用單相 220V 馬達本電子變壓器無法給其供電,建議改用三相 380V 馬達;

8. 反復檢查以上接線,確認無誤后開機,伺服驅動器顯示工作就緒。

注意事項:

1、當伺服器大于 3KW 請按接線圖接線。



2、伺服單個功率大于 3KVA 的請按照接線圖接線。



伺服變壓器故障處理

故障一:驅動欠壓報警 可能原因 1:零線太細;更換零線,要求零線線徑比火線粗 1.5-2 倍

可能原因 2:控制電源 L1c 和 L2c 接錯;依接線圖檢查接線是否錯誤,控制電源的接線不能錯

故障二:斷路器跳閘

可能原因 1:零線接錯;N 線必須接零線,不能用地線代替,切記。

可能原因 2:斷路器電流過小;更換較大電流斷路器

故障三:驅動器顯示燈不亮

可能原因 1:控制電源 L1c、L2c 錯接;依接線圖檢查接線是否錯誤,控制電源的線不能接錯。

可能原因 2:零線接錯;N 端必須接零線,不能用地線代替。

故障四:驅動器不顯示

可能原因一:相位不對;對換 L2 和 L3。


本公司可提供配套設備,如需圖紙和安裝尺寸可來電咨詢18732837179,店鋪優惠中
