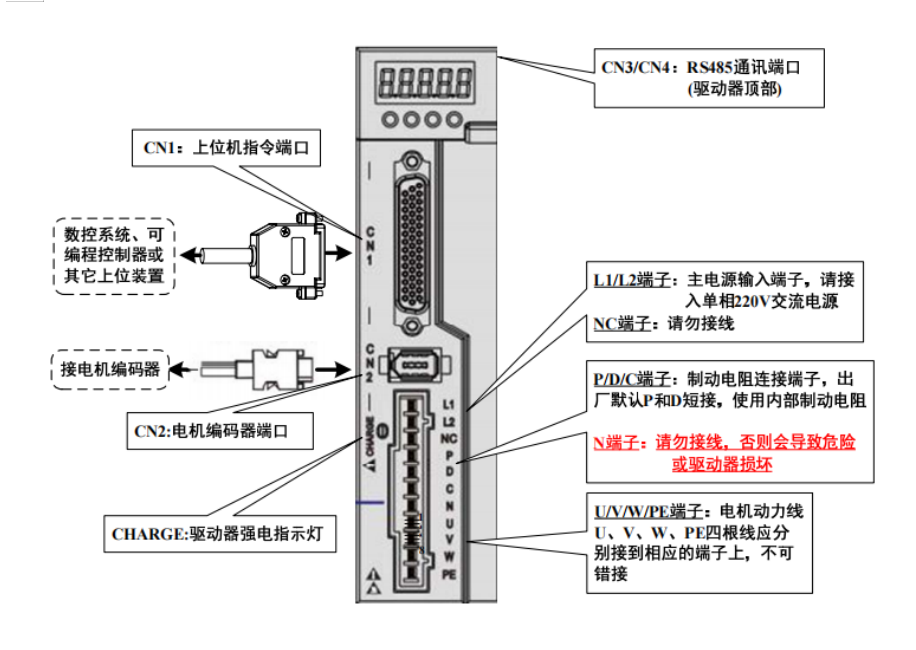

我們?cè)賮?lái)看下驅動器上面每個接口是啥意思
在接線的過程中 需要注意幾點：
1、檢查 L1、L2 的電源和接線是否正確，220V 伺服請勿接到 380V 電源上。 2、電機輸出 U、V、W 端子相序，必須和驅動器相應端子一一對應，接錯電機 可能不轉或飛車。不能用調換三相端子的方法來使電機反轉，這一點與異步 電動機完全不同。 3、必須可靠接地，而且單點接地。 4、請將動力線(電源線、電機線等的強電回路)與信號線相距 30cm 以上來配線， 不要放置在同一配線管內。 CN1控制信號端子：（一般是用來接控制器比如我公司cm40l控制器或者PLC） CN1 控制信號端子提供與上位控制器連接所需要的信號，驅動器型號不同， 使用的插座類型也不同。信號包括： · 6 個可編程輸入，4 個可編程輸出； ·脈沖指令輸入（位置指令、速度指令）； ·模擬量指令輸入（速度指令、轉矩指令）； ·編碼器信號輸出。 伺服電機套裝我們包含：一臺電機 一臺驅動器 一根電機線三米 一根編碼器線三米 一根信號線 信號線分為5V和24V 信號線的選擇要看設備那邊的控制器脈沖電壓來進行選擇 本公司可提供配套設備，如需圖紙和安裝尺寸可來電咨詢18732837179，店鋪優惠中 北京時代超群電器科技有限公司主營產品：步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機，歡迎來電咨詢
|
