圖為時代超群高壓直流無刷電機DT80BLF190-3150,電壓為310V，功率為2KW，額定轉速為5000轉，額定扭矩4NM，搭配的高壓直流無刷電機驅動器DBLS-07-K，驅動采用國際高性能專用無刷直流電機驅動芯片，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。

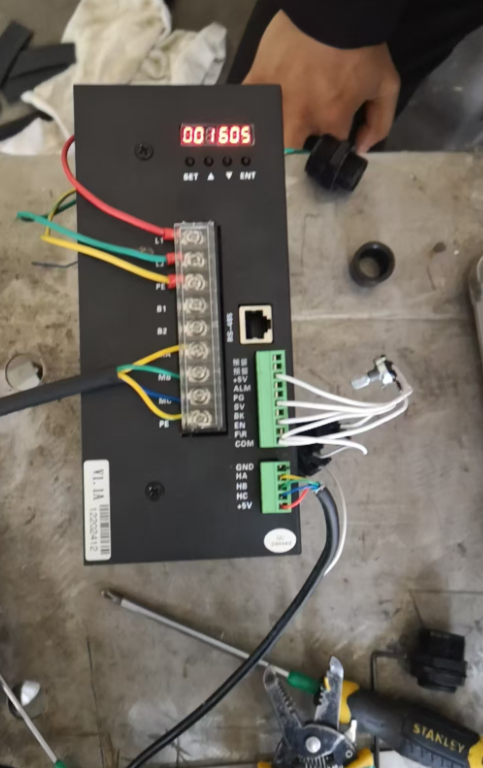

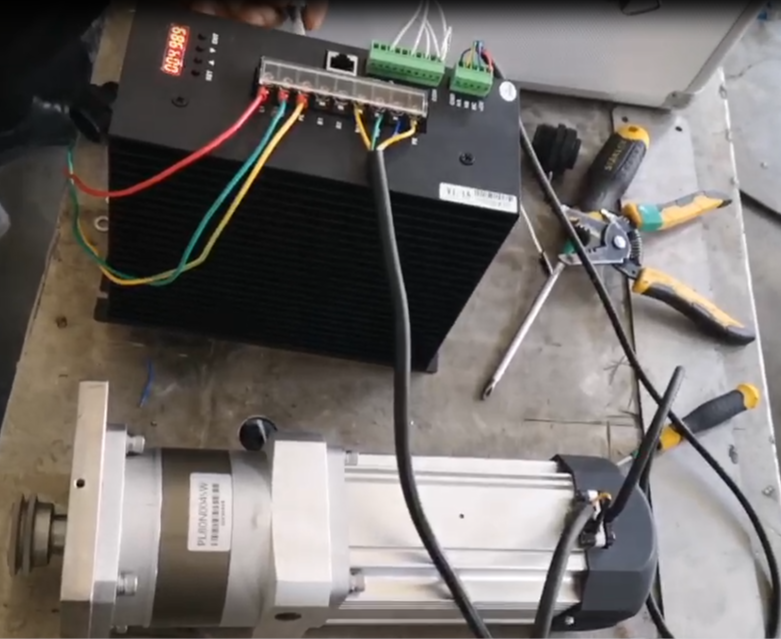

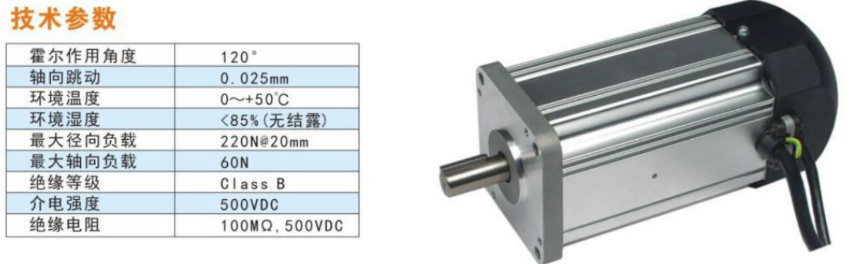

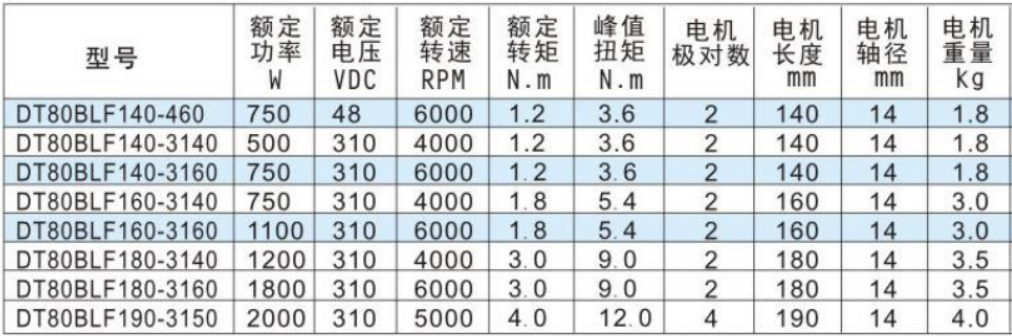

系列參數如下

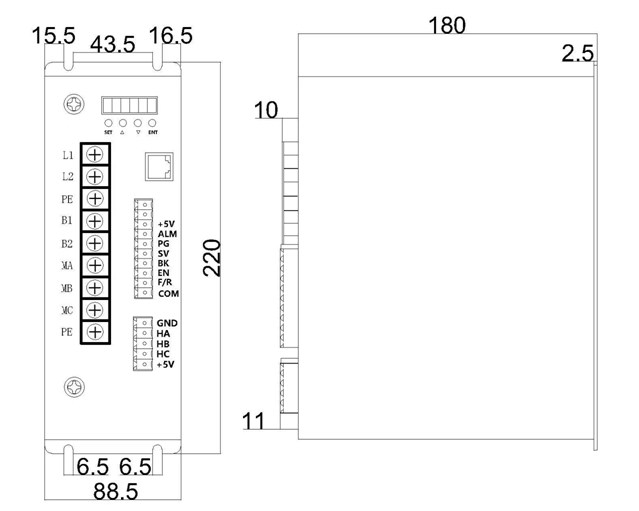

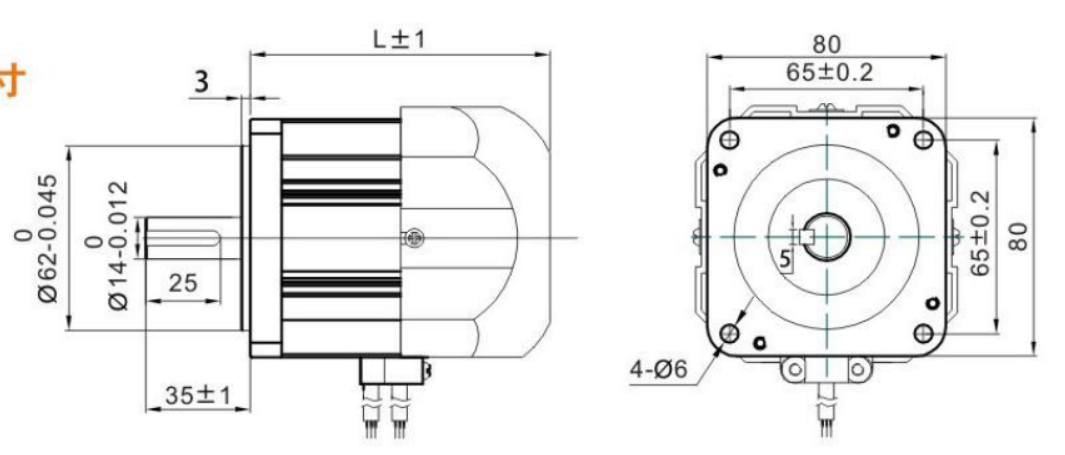

尺寸圖如下：
高壓直流無刷電機驅動器DBLS-07-K，可外接電位器調速，外接開關啟停，正反轉，帶數顯面板，可調參數，可顯示轉速。
該驅動器適合驅動額定功率在3000W以下的中小型無刷直流電機。該驅動器采用新型的PWM技術，使無刷電機運行速度高，振動小，噪聲低，平穩性好，可靠性高,同時亦兼容有霍爾及無霍爾驅動模式，可適應不同的場合要求。 輸入電源 AC110~260VAC 50/60Hz 連續電流: 14A 電流：22A(3S停機) 此款驅動器可以進行三種模式進行調速

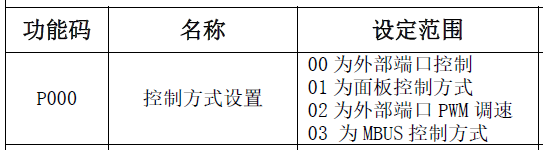

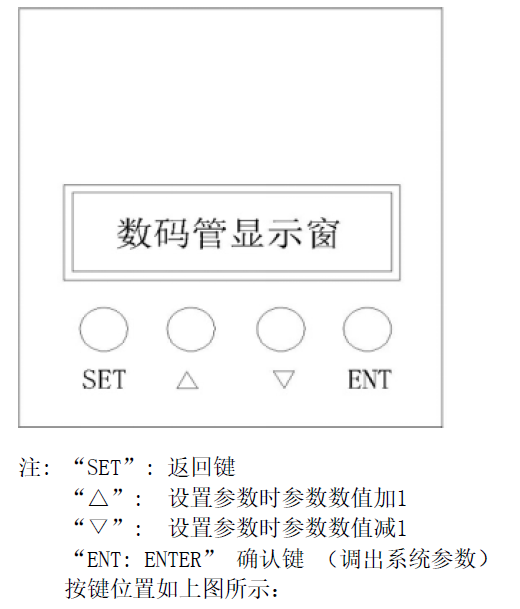

1.面板調速: 面板控制時，通過+-按鍵來加減速度。（P-000參數設置為01）

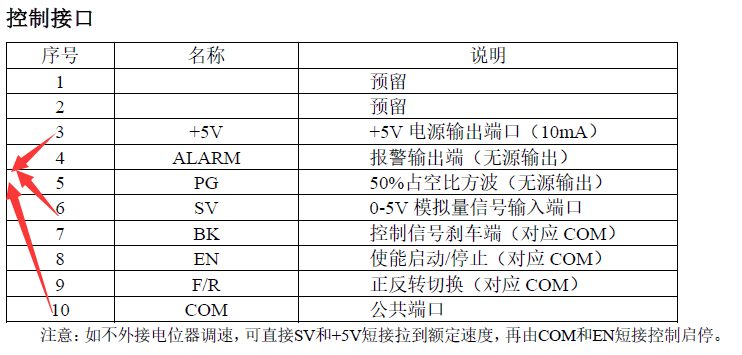

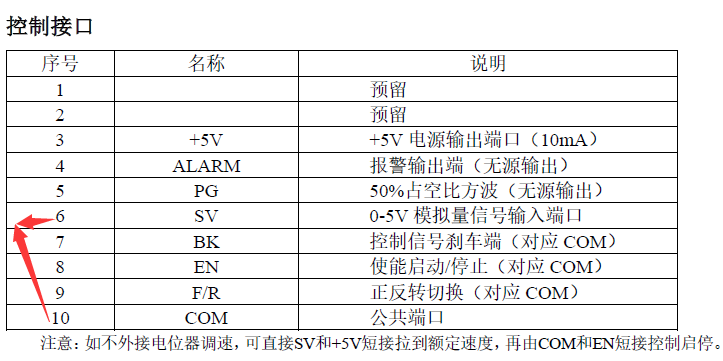

2.外部輸入調速將外接電位器的兩個固定端分別接于驅動器的GND和+5v一端，將調節端接于SV端即可使用外接電位器(5K~50K)調速,也可以通過其它的控制單元(如PLC、單片機等)輸入模擬電壓到SV端實現調速（相對于COM）,SV端口的接受范圍為DC OV～+10V，對應電機轉速為0~額定轉速。（P-000參數設置為00）
3.也可使用外部PWM信號調速：在SV與COM之間可以施加幅值為5V，頻率為 1KHz~2KHz 的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性調節。（P-000參數設置為02）
電機啟動/停止控制（EN） 通過控制端子EN相對于COM的通、斷可以控制電機的順時針運行和停止。當CW與COM接通時電機啟動，反之電機停止。電機停止時，電機為自然停機，其運動規律與負載慣性有關。(可接受電壓范圍0～5V) 電機正轉/反轉控制（F/R） 通過控制端子F/R與端子COM的通、斷可以控制電機正反轉切換。當F/R與COM接通時電機反轉反之電機正轉。（注意：EN使能為5V高電平時電機停止） 制動停機(BREAK) 通過控制端子BK與端子COM的通、斷可以控制電機的制動停機。當控制端子BK與端子COM斷開時，電機運行，接通時電機快速制動停止，制動停機比自然停機快，具體停機時間與用戶系統的負載慣量有關。因制動停機對電氣和機械均有沖擊，如慣量較大或加減速度較快時，須在B1，B2端外接50歐100W或是200W阻值的制動電阻。 電機轉速信號輸出(PG) 速度脈沖輸出。，電機每轉的輸出脈沖個數為3 x N, N 為電機的極對數。例：2對極即四極電機每轉6個脈沖．當電機轉速為500轉／分時端子PG的輸出脈沖為3000個。 報警輸出 ALM 驅動器報警輸出，該端口為無源OC 輸出(30V/10mA max)。驅動器報警時該端口為低電平輸出。要得到信號應與電源之間接 2KΩ~5KΩ上拉電阻。報警時該端與COM 導通（低電平），同時驅動器自行停止工作處于報警狀態。 驅動器故障 驅動器內部出現過壓或過流時驅動器進入保護狀態，驅動器會自動停止工作，電機停止，驅動器上會顯示故障碼，按提示清除故障后，將使能端重新復位（即EN與GND斷開）或是斷電，驅動器才能解除報警。 聯系方式：13811070445（劉女士） 淘寶店鋪：
