伺服電機轉速與上位機脈沖頻率之間的換算關系，是伺服系統控制中的核心知識點，其本質是通過脈沖信號的頻率來精確控制電機的旋轉速度。以下從基本原理、換算公式、關鍵參數影響及實例計算等方面詳細說明：

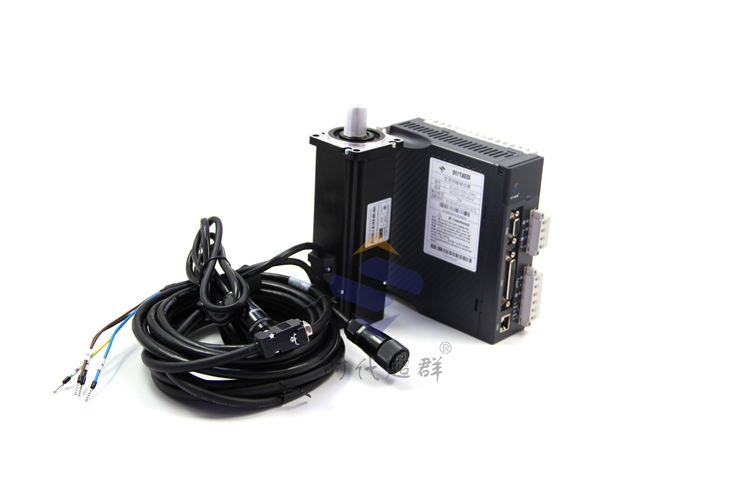

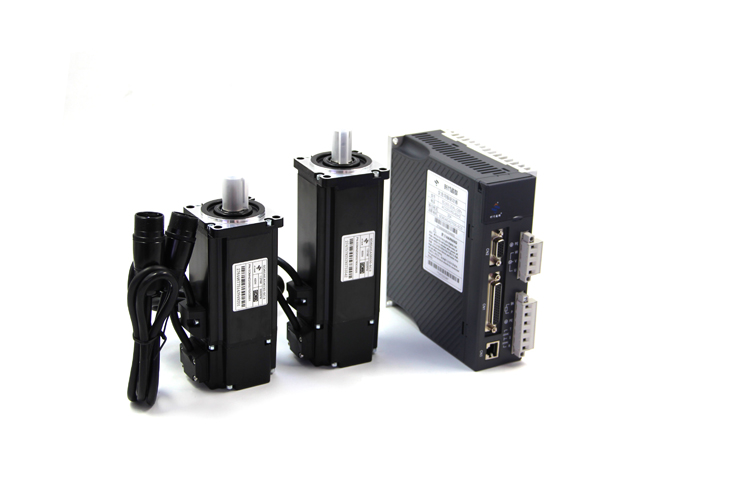

一、核心原理伺服電機的轉動依賴于上位機（如 PLC、運動控制器）發送的脈沖信號，每接收一定數量的脈沖，電機轉動固定角度（即 “脈沖當量”）。因此，脈沖頻率（單位時間內的脈沖數）直接決定電機的轉速：頻率越高，單位時間內接收的脈沖越多，轉速越快。
二、關鍵參數換算前需明確以下 3 個參數：
電子齒輪比（Electronic Gear Ratio）
由伺服驅動器參數設置，分為電子齒輪分子（N） 和電子齒輪分母（M），作用是放大或縮小輸入脈沖，匹配電機與負載的精度需求。公式表示為：
實際脈沖 = 輸入脈沖 × (N/M) 電機編碼器線數（P）

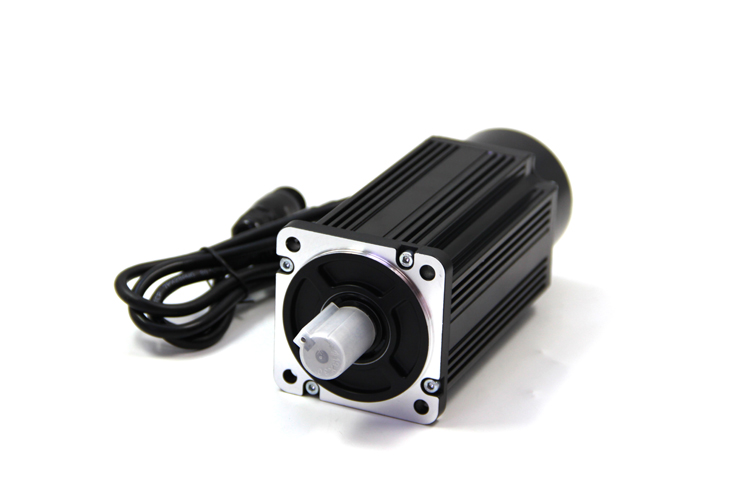

電機每轉一圈，編碼器輸出的脈沖數（如 1000 線、2500 線）。通常編碼器會進行 4 倍頻處理（每轉脈沖數 ×4），實際每轉脈沖數為 4×P（需確認驅動器是否啟用倍頻）。 轉速單位
常用轉 / 分鐘（RPM），需與脈沖頻率的單位（脈沖 / 秒，Hz）統一換算。
三、換算公式推導電機每轉所需脈沖數（C）
當電子齒輪比為 N:M 時，電機轉動 1 圈需要的輸入脈沖數為：
C = (4×P × M) / N
（原理：電機每轉實際產生 4×P 脈沖，電子齒輪比反向換算輸入脈沖需求） 脈沖頻率與轉速的關系 脈沖頻率 f（Hz）：每秒輸入的脈沖數。 轉速 n（RPM）：每分鐘轉動的圈數。
每秒轉動圈數 = f / C，換算為每分鐘則乘以 60：
n = (f × 60) / C 最終換算公式
將 C = (4×P×M)/N 代入，得：
n = (f × 60 × N) / (4 × P × M)
簡化為：
n = (f × 15 × N) / (P × M)
四、反向換算（已知轉速求脈沖頻率）若需根據目標轉速計算所需脈沖頻率，公式變形為：
f = (n × P × M) / (15 × N) 五、實例計算假設參數如下：
電機編碼器線數 P = 2500 線（4 倍頻后為 10000 脈沖 / 圈） 電子齒輪比 N:M = 1:1（無縮放） 上位機輸出脈沖頻率 f = 10000 Hz
代入公式：
n = (10000 × 15 × 1) / (2500 × 1) = 60 RPM
即：當脈沖頻率為 10kHz 時，電機轉速為 60 轉 / 分鐘。
六、注意事項電子齒輪比的作用： 若 N > M（如 2:1），輸入脈沖被放大，相同頻率下轉速更高； 若 N < M（如 1:2），輸入脈沖被縮小，轉速降低但控制精度提高。 脈沖頻率上限：受驅動器和電機性能限制（如響應頻率 100kHz），超過上限會導致丟步。 單位統一：確保編碼器線數是否包含 4 倍頻，避免計算誤差。
通過以上公式，可精準實現脈沖頻率與電機轉速的雙向換算，是伺服系統調速控制的基礎。實際應用中需結合具體設備參數（如驅動器手冊中的齒輪比設置、編碼器參數）進行調整。 王工（13137008229）
|
