【特點及功能】
cN c六軸接口板z(Ver1l 1)經優化設計，精心制作，可以滿足CN C軟件通過計算機并口連
接、控制數控設備及相互間的I／O功能。較多采用貼片元器件制作，大面積接地覆銅的印板設
計，保證了產品的電氣性能穩定性。接口板安裝方便，電氣連接采用接插件，使用靈活。適用
于計算機并口與電機驅動器及輔助設備、信號檢測元件等的連接。
◎直接支持KCAM4,MACH,NINOS等支持并口類上位機軟件
◎開放并口所有17個數據傳輸針腳。最多可以控制六軸驅動。
◎輸出采用具有信號整形功能的三態總線收發芯片(74Hc244)，帶載能力達到±25mA。
◎輸入信號經斯密特觸發器整形。
◎3路機械限位信號直接與邏輯電路連接，邏輯電路將在極限位置強制關斷向極限方向的步
進信號，只允許遠離極限位置方向的運動。
◎可外接急停按鈕。出現意外時可以緊急停止軟件運行
◎接口板PcB采用雙面布線，大面積覆銅接地，保證所有信號的完整性
◎可以脫離計算機并口實現手動操作使步進電機運行(接口板上已有脈沖發生器，只需接機
械開關就可實現控制)
◎接口板內建穩壓電路，供電電源選擇靈活

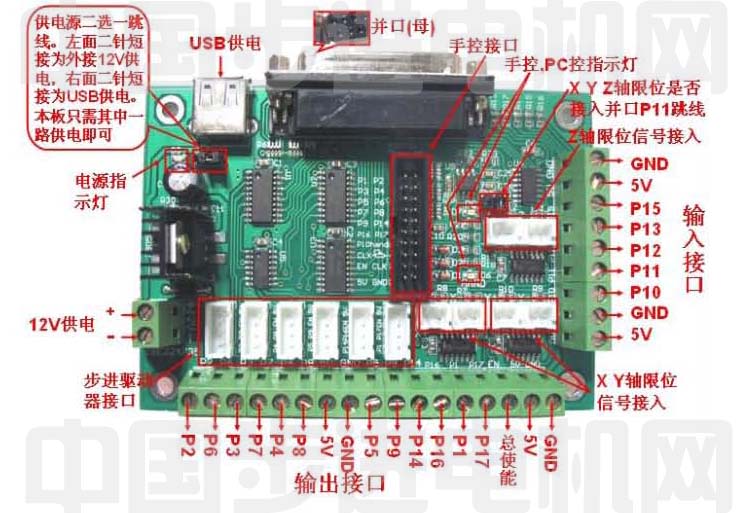

線路板功能圖：
【接線及使用】
1 接口板通過并口共享線與Pc連接，接收上位機軟件的控制信號。
2． 12V供電輸入與uSB供電輸入
12V供電可接的電源電壓為范圍7、，一24V，當接24V時，要注意觀寮7805~~,≈穩壓芯片的溫度，推
薦接12V開關電源，12V供電與usB供電只需接路即可。
3 6軸步進控制輸出端口
說明書索要QQ客服：1084296688
|
訂購熱線 010-87197282-802 手機13391588772 （李先生） | |
