42及以下（42、39、35、20/28）系列步進電機配套驅動器ZD-6209-V2/V2C(通用型兩相混合式步進電機驅動器)
****搭配使用方案：ZD-6209-V2/V2C搭配60W24V電源，推薦使用細分數為4、8、16細分。
兩相四線混合式步進電機

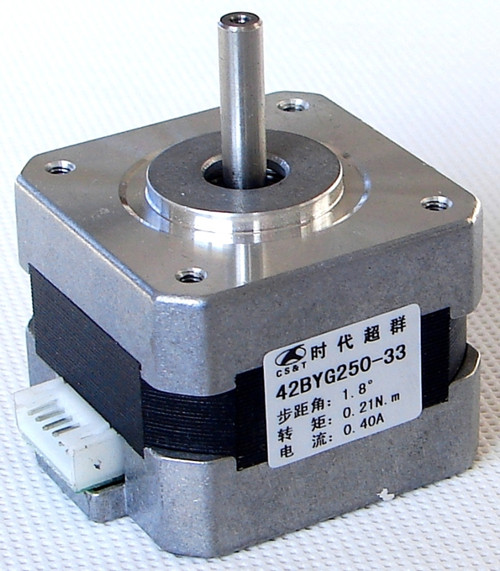

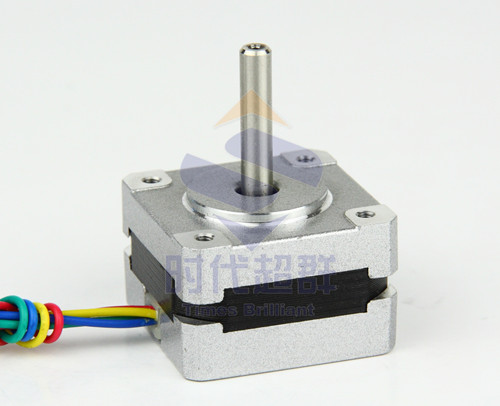

42系列步進電機 （0.21NM，0.4A）

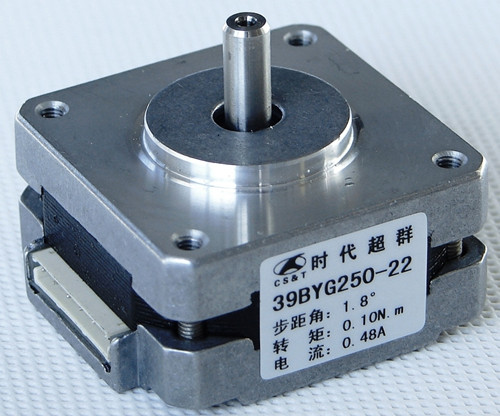

39系列步進電機（0.1NM,0.48A）
35系類步進電機(0.06NM,0.13A)
20/28系列步進電機(0.02NM,0.06A/0.06NM,0.75A)

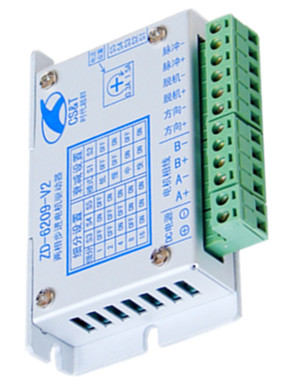

配套步進電機驅動器ZD-6209-V2

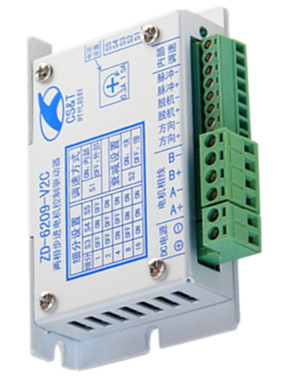

（ZD-6209-V2C自帶內部調速裝置）
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |

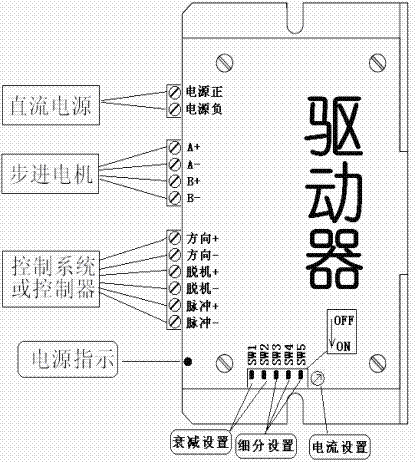

接口定義
共陽/共陰極接法

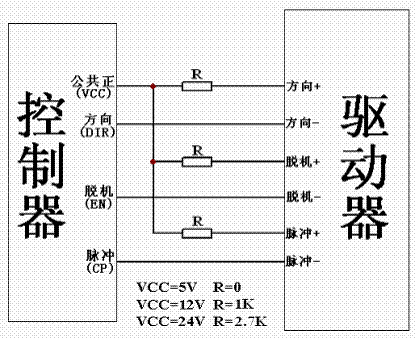

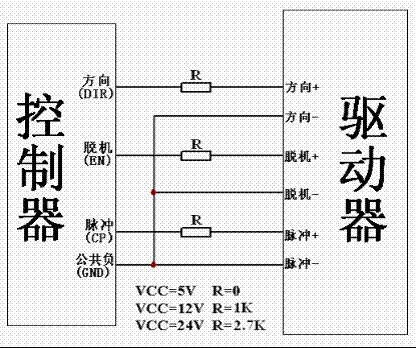

共陽極接法 共陰極接法

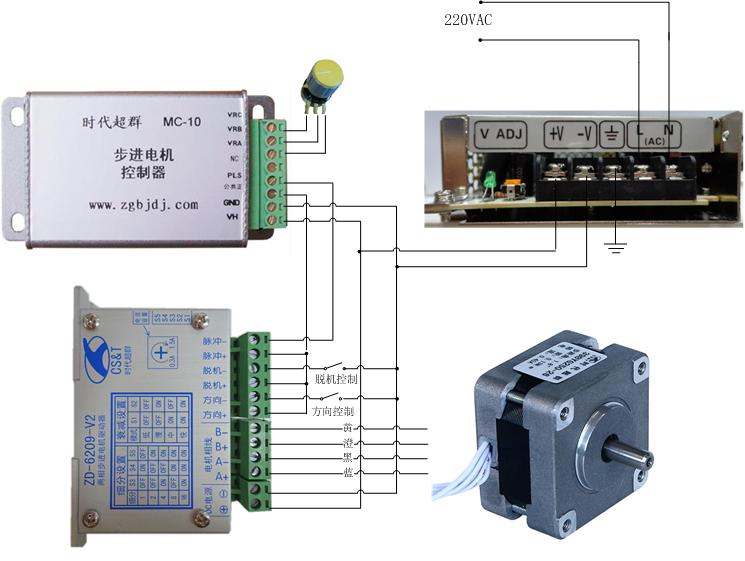

電機與驅動器實物接線示意圖
