直流無刷電機60BL3A100-01和60BL100-230比較
60BL3A100-01:
|
無刷電機型號 |
額定功率
(W) |
額定電壓
(VDC) |
額定轉速
(rpm) |
額定扭矩
(kg.cm) |
軸徑 |
機身長(mm) |
極數 |
|
60BL3A100-01
|
156W |
36V |
3000 |
5.0 |
14 |
99 |
8 |
60BL100-230
|
無刷電機型號 |
額定功率
(W) |
額定電壓
(VDC) |
額定轉速
(rpm) |
額定扭矩
(kg.cm) |
軸徑 |
機身長(mm) |
極數 |
|
60BL100-230
|
150W |
24V |
3000 |
5.0 |
8/14 |
100 |
8 |

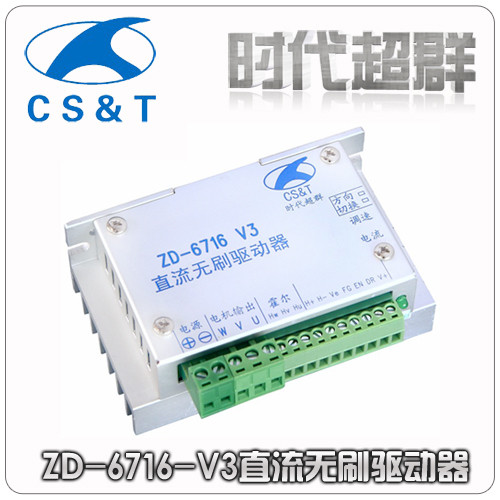

ZD-6716-V3均可控制以上倆種電機：
高性能直流無刷控制器(驅動器)
產品特點
l 高集成度高可靠性無刷直流(BLDC)電機控制器
l 三相全橋，PWM方式
l 閉環穩速，大負載時電機仍能保持轉速
l 純硬件設計，高速度，高抗干擾能力
l 控制和輸出接口全部采用光電隔離方式
l 周波限電流方式，保護更加精確快速
l 低發熱，大功率
主要功能
l 欠電壓(≤17V)、過熱(>150℃)自動保護
l 堵轉4秒自動保護
l 霍爾錯誤保護
l 輸出限流線性可調：0.5-8A
l 支持內置電位器、外接電位器和模擬電壓調速
l 支持速度信號輸出反饋
l 帶有使能功能
l 具有緩啟動功能，避免電流過沖，有效保護電機
安全注意事項
l 本產品屬于專業電器設備，應由專業技術人員進行安裝、調試、操作和維護。不正確的使用將導致觸電、火災、爆炸等危險。
l 本產品為直流電源供電，請確認電源正負極正確后上電
l 請勿帶電插拔連接線纜，且通電中不允許有線纜短接，否則將導致產品損壞
l 電機運行中如需改變方向，必須先減速致電機停止后，再換向
l 驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或可燃性異物，儲存和使用時請注意防潮防塵
l 驅動器為功率設備，盡量保持工作環境的散熱通風
接口定義
|
名稱 |
說明 |
|
正/負極 |
直流電源輸入，18-48V |
|
U,V,W |
電機相線 |
|
Hu,Hv,Hw |
霍爾信號線 |
|
H+,H- |
霍爾電源，外接調速參考線，禁止外接給其它設備使用 |
|
Ve |
外接調速。使用內部調速時懸空。注① |
|
FG |
速度反饋信號，頻率=霍爾換相頻率注② |
|
EN |
使能，懸空或高電平時為正常工作，低電平脫機注③ |
|
DR |
方向，懸空或高電平時為正轉，低電平反轉注③注④ |
|
V+ |
控制信號公共正端(+5V)注⑤ |
|
電源燈 |
綠色，通電后長亮 |
|
電流 |
輸出限流設置，順時針旋轉0.5-8A |
|
調速 |
內部電位器調速，順時針旋轉，速度0-100 |
|
方向 |
OFF=正轉，ON=反轉，當外接方向控制時設置為OFF |
|
切換 |
ON=內部電位器調速，OFF=外接調速 |
