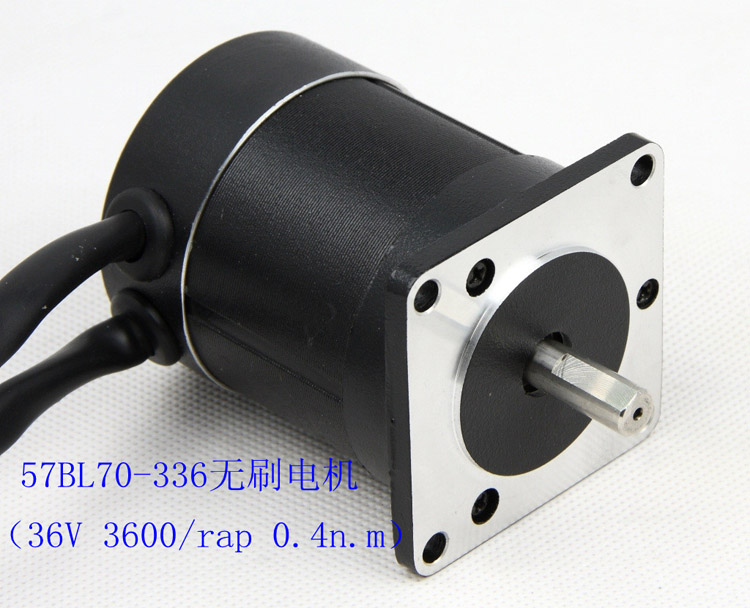

57BL70-336直流無刷電機（36V 3600rap 0.40n.m 150W)(8mm軸徑
4極）

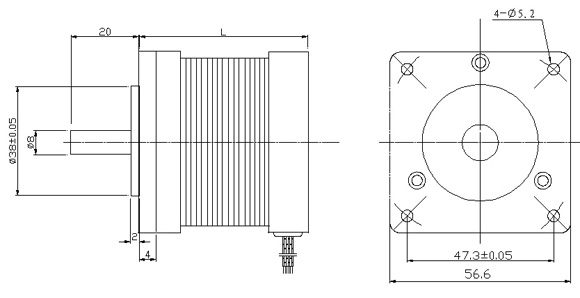

電機尺寸：

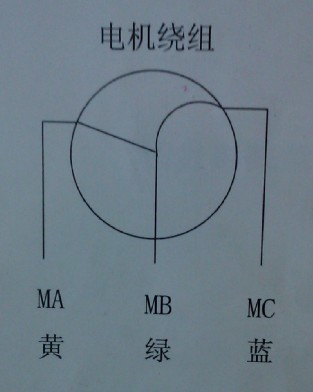

電機內部繞組：

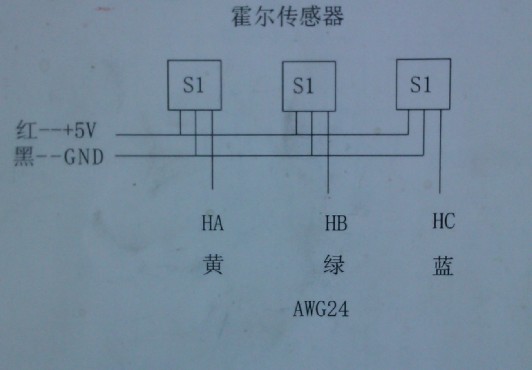

霍爾傳感器：

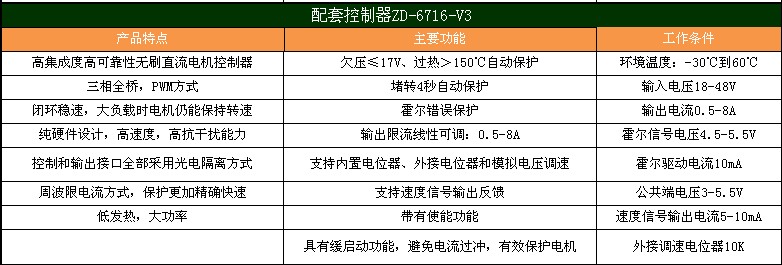

可配套無刷驅動器：
與此款無刷驅動接線示意如下：
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| W |
V |
U |
Hw |
Hv |
Hu |
H+ |
H- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
u v w 相當于A B C Hu Hv Hw 也是如此。
時代超群其他系列無刷電機：
|
無刷電機型號 |
額定功率
(W) |
額定電壓
(V) |
額定轉速
(rpm) |
額定扭矩
(N.m) |
機身長
(mm) |
重量
(kg) |
|
57BL50-230 |
60 |
24 |
3000 |
0.18 |
52 |
0.55 |
|
57BL70-225 |
100 |
24 |
2500 |
0.40 |
72 |
0.80 |
|
57BL70-336 |
150 |
36 |
3600 |
0.40 |
72 |
0.80 |
|
57BL90-210 |
60 |
24 |
1000 |
0.60 |
92 |
1.1 |
|
57BL90-230 |
180 |
24 |
3000 |
0.60 |
92 |
1.1 |
|
57BL110-230 |
210 |
24 |
3000 |
0.70 |
110 |
1.5 |
|
57BL110-3150 |
300 |
310 |
5000 |
0.70 |
110 |
1.5 |
|
 |
