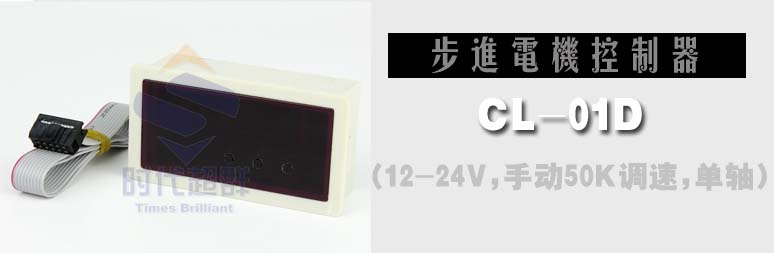

步進電機調速控制器
一、系統特點
l 控制軸數 ：單軸；
l 指令特點 ：任意調速；
l ****輸出頻率 ：50 KHz
l 手動運行功能 ：正反轉、調速控制；
l 電源 ：DC 12V-24V
二、使用說明
本控制器有三個按鍵，從左到右三個分別定義為 OK鍵、左鍵、右鍵。
方向控制：
控制器與電機配套驅動器連接好后上電，按下左鍵電機啟動，此時電機正向轉動；按下右鍵電機啟動，此時電機反向運動。
速度控制：
當本控制器控制步進電機運行時，此時按下左鍵電機轉速降低，長按左鍵，可快速使轉速下降；按下右鍵轉速增加，長按右鍵，可快速使轉速上升。
注：（正反轉切換時需將步進電機按OK鍵暫停）
三、接口說明
本控制器使用單24V或12V供電，控制器提供一條10P的電纜線，客戶也可自行配置，雙排（5*2）2.54間距的排線，接線定義如下：
|
1 |
OPTO(公共正) |
|
2 |
方向 |
|
3 |
脈沖 |
|
4 |
空 |
|
5 |
空 |
|
6 |
空 |
|
7 |
空 |
|
8 |
空 |
|
9 |
OV |
|
10 |
+24V |
注意：紅色為1號線，10號為+24v，請勿接反��！
