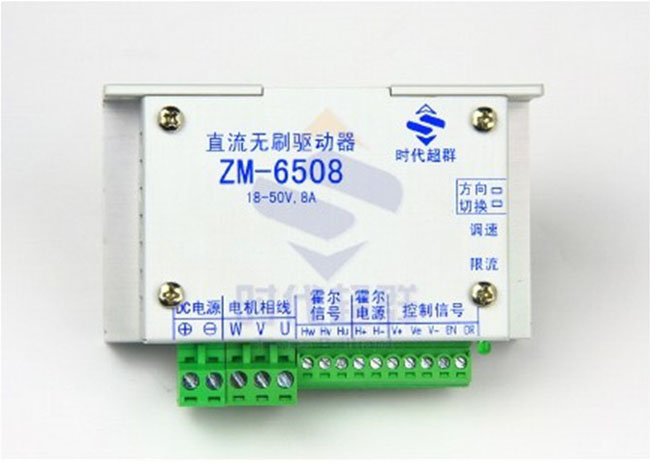

高性能直流無刷控制器(驅動器) ZM-6508（jz001）

2013年7月23日

ZM-6508是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。

在使用本產品前，強烈建議您閱讀以下安全注意事項，并在充分理解手冊所有內容以后，再開始使用。

安全注意事項

本產品屬于專業電器設備，應由專業技術人員進行安裝、調試、操作和維護。不正確的使用將導致觸電、火災、爆

炸等危險

本產品為直流電源供電，請確認電源正負極正確后通電※無刷電機的相線和霍爾線必須與驅動器完全接對，才能通

電，否則可能因大電流導致驅動器燒毀

請勿帶電插拔連接線纜，且通電中不允許有線纜短路，否則將導致產品損壞。電機運行中如需改變方向，必須先減速致電機停止后，

再換方向，驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或腐蝕性異物，儲存和使用時請注意防潮防塵。驅動為功率設備，盡量保持工作環境的散熱通風。

電機的相線及霍爾共 8 條線都有明確定義，必須與驅動器一一對應完全匹配；在電機線定義不確定的前提下，僅采用顏色對應接法是錯誤的。

產品特點

1、高集成度高可靠性無刷直流(BLDC)電機控制器；
2、三相全橋，PWM 斬波方式；
3、閉環穩速，大負載時電機仍能保持轉速；
4、純硬件設計，高速度，高抗干擾能力；
5、周波限電流方式，保護更加精確快速；
6、低發熱，大功率

主要功能

1、欠電壓(≤13V)、過熱(>150℃)自動保護；
2、堵轉 6 秒自動保護；
3、霍爾錯誤保護；
4、輸出限流線性可調：1.5-8A；
5、支持內置電位器、外接電位器、模擬電壓和 PWM 調速；
6、帶有使能功能；
7、具有緩啟動功能，避免電流過沖，有效保護電機

產品工作條件

項目		最小	額定	****	單位
環境溫度		-30		60	℃
（DC）輸入電壓（DC）		18		50	V
輸出電流		1.5		8	A
適用電機轉速		0		20000	rpm
霍爾信號電壓		4.5	5	5.5	V
霍爾驅動電流			10		mA
外接調速電位器			10k		Ω
（Ve）模擬調速電壓（Ve）		0		5	V
PWM調速信號電壓		4.5		5.5	V
PWM調速信號占空比		0		100	%
控制接口電壓	H	3	5	24	V
控制接口電壓	L	0	0	0.5	V

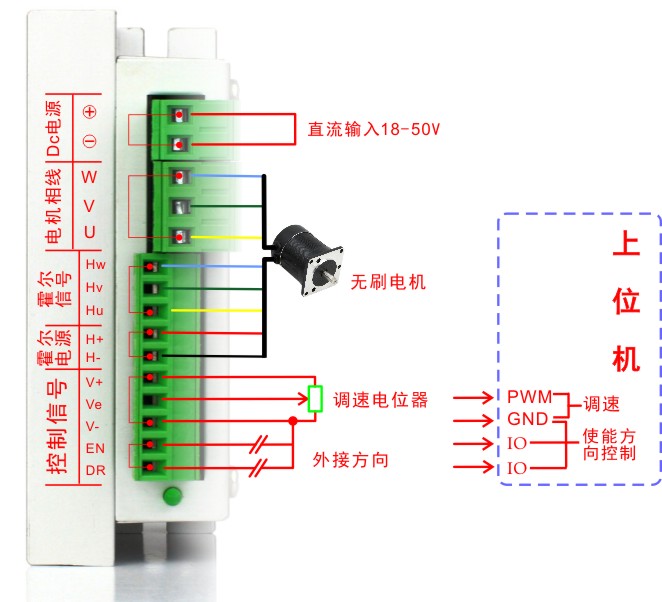

接口定義

名稱	說明
/正/負極	直流電源輸入，18-50v
U,V,W	驅動輸出，接電機相線
Hu,Hv,Hw	霍爾信號，接電機霍爾信號
H+,H-	霍爾電源，接電機霍爾電源線
V+	外接電位器調速正極，不使用時懸空。
Ve	外接調速信號，可外接電位器、模擬電壓或PWM注①
V-	外接調速參考地
EN	使能，懸空或高電平時為正常工作，低電平待機
DR	方向，懸空或高電平時為正轉，低電平反轉 注②
電源燈	綠色，通電后長亮
限流	設置輸出限流，順時針旋轉 1.5-8A
調速	內部調速電位器，順時針旋轉，電機轉速由 0-****
方向	OFF=正轉，ON=反轉，當外接方向控制時設置為 OFF
切換	ON=內部電位器調速，OFF=外接調速

:注①:使用此功能時請確認驅動器側面的“切換”撥碼為OFF狀態

:注②:當使用此功能時請確認驅動器側面的“方向”撥碼為OFF

限流說明

本控制器采用輸出限流方式，有效避免因啟動或負載加大時電流過大導致工作異常。實際使用時請根

據電機參數設置輸出限流值。調節示意如圖：

調速方式示意

1.1.內部調速

使用內部調速時，外接調速接口(Ve)必須懸空，且切換撥碼必須在ON狀態，內部調速電位器順時針

由低旋轉至****，電機轉速由0-****。調節示意如圖：

2.2.外部調速

使用外部調速時，必須確保切換撥碼為OFF狀態

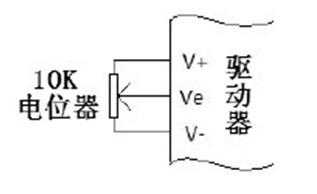

2.12.1外接10K電位器調速，需將電位器接到驅動器的V+、Ve、V-接口；通過旋轉電位器來調節電機轉速(Ve接電位器的中間腳)，接線示意如圖：

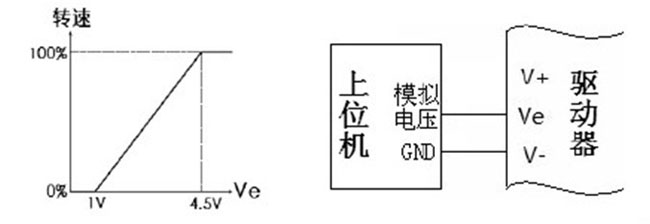

2.22.2外接模擬電壓調速，電壓信號接Ve，V-為參考地，電壓范圍為0-5V，其中在約1-4.5V時電機速度有變化，接線示意及電壓-轉速對應圖如下：

接線示意及電壓-轉速對應圖

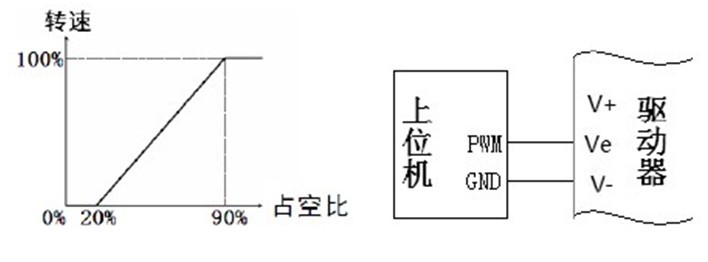

2.32.3外接PWM信號調速，PWM信號接Ve，PWM電壓幅值為5V，頻率為1-10KHz，V-為參考地，接線示意及占空比-轉速對應圖如下：

方向及使能控制

當使用外部方向控制時，必須確保驅動器側面的“方向”撥碼為OFF

1.1.使用外接開關控制使能和方向

1.11.1使能控制

S1閉合，驅動器待機，電機停止轉動；

S1斷開，驅動器工作，電機恢復轉動。

1.21.2方向控制

S2閉合，電機反向轉動；

S2斷開，電機恢復正向轉動。

注意，必須電機在停止?fàn)顟B(tài)下才能改變S2狀態

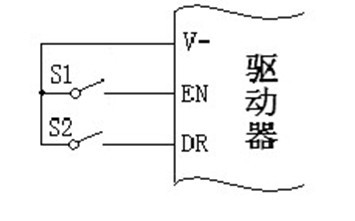

外接使能和方向開關示意圖如下：

2.2.使用上位機控制使能和方向

2.12.1使能控制

EN為低電平，驅動器待機，電機停止轉動；

EN為高低電平，驅動器工作，電機恢復轉動。

2.22.2方向控制

DR為低電平，電機反向轉動；

DR為高電平，電機恢復正向轉動。

注意，必須電機在停止?fàn)顟B(tài)下才能改變DR狀態

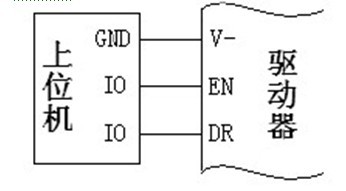

上位機控制使能和方向接線示意圖如下：

保護恢復

本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護。

1.1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。若解除此保護請先斷開供電，將電源電壓調高至18V后再通電。

2.2.堵轉保護，當電機堵轉6秒以上后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重

新通電。

3.3.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。

注意，為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或?qū)⒄{(diào)速降至最小(電位器擰至****、模擬電壓降至0V，PWM降至0%)

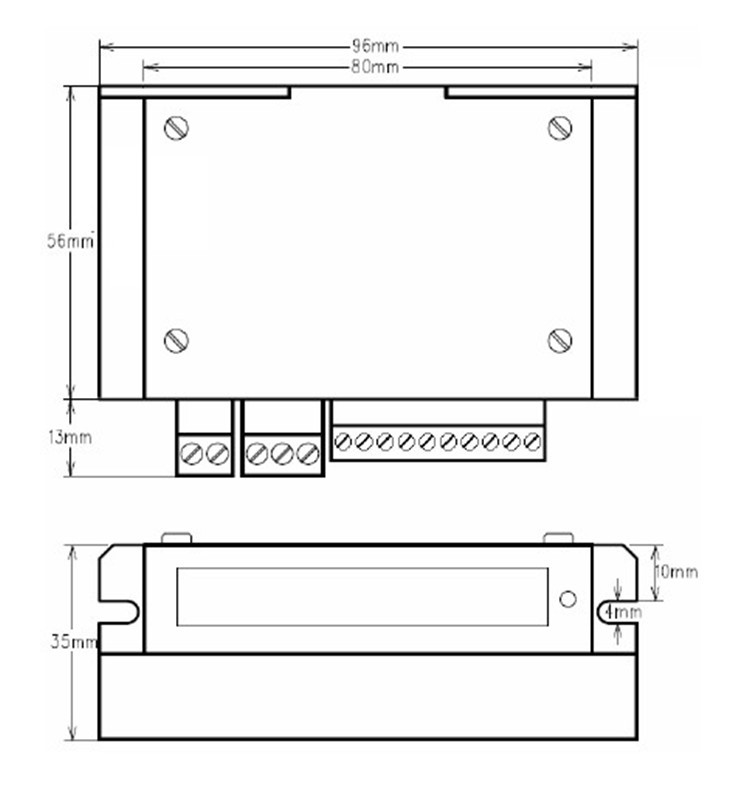

外形尺寸

外形尺寸圖

常見問題解答

1.問：初次使用該控制器，如何能盡快上手？

答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接

口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、

方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再

安裝到實際場合使用。

2.問：電源接反有何影響？

答：會立即燒毀驅動器。

3.問：上位控制信號電壓****是多少V？

答：調速信號****電壓為5+0.2V，使能和方向控制接口****電壓為

24+2V，超過此電壓會導致驅動器燒毀。

4.問：驅動器長時間工作后外殼比較熱，正常嗎？

答：正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。

5.問：電源指示燈亮，但電機不轉且抖動，是什么原因？

答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重

新通電測試。

6.問：用此控制器，能否將我的電機轉速調到6000？

答：無刷電機的****轉速是電機本身的參數，控制器能將電機控制

在0至****速。

7.問：我手上已經有電機，購買此驅動器后如何接線

答：必須先確定手上電機的相線和霍爾線定義后才能接線，如不確

定定義需向電機廠家詢問。否則不正確的接線會導致驅動器損

壞。

8.問：想在此驅動器上加些功能或做新產品開發，是否可以？

答：可以，請聯系我公司。
