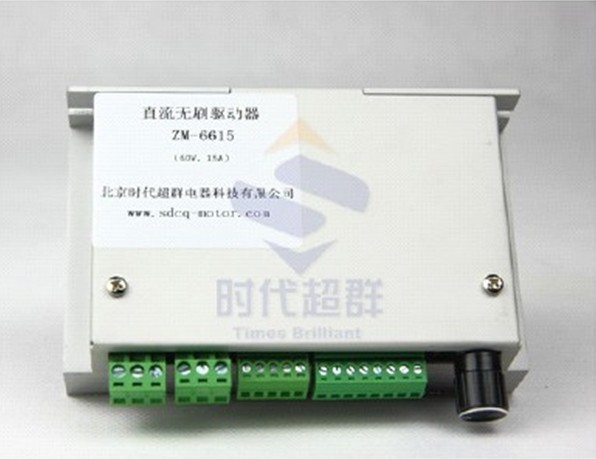

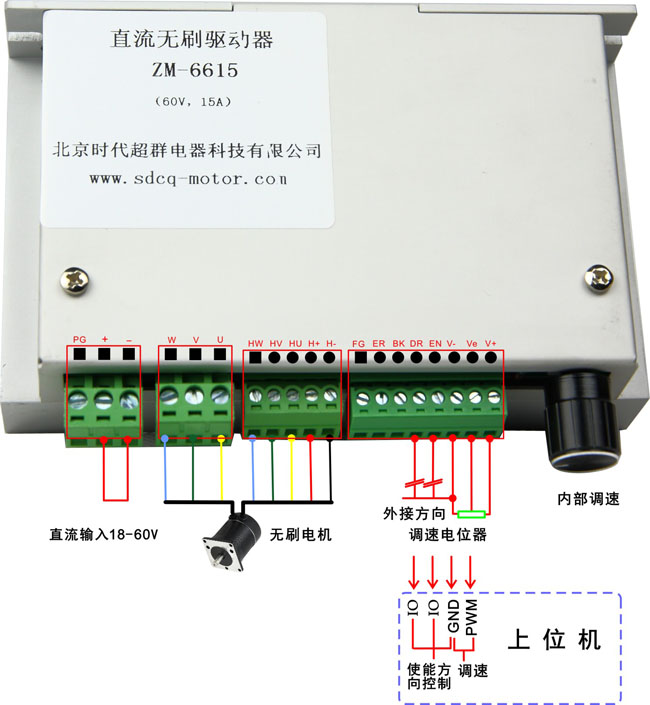

ZM-6615（老型號ZD-6716-V1）是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。
在使用本產品前，強烈建議您閱讀以下安全注意事項，并在充分理解手冊所有內容以后，再開始使用。

1、欠電壓(≤13V)、過熱(>150℃)自動保護；
2、堵轉保護時間 1-13 秒可調；
3、霍爾錯誤保護；
4、輸出限流線性可調：1-15A；
5、支持內置電位器、外接電位器、模擬電壓和 PWM 調速；
6、帶有使能功能；
7、帶有速度反饋信號輸出；
8、帶有 EABS 電子剎車功能；
9、具有緩啟動功能，避免電流過沖，有效保護電機。

注 2 :使用此功能時請確認驅動器側面的“切換”撥碼為OFF狀態

本控制器采用輸出限流方式，有效避免因啟動或

負載加大時電流過大導致工作異常。實際使用時請根

據電機參數設置輸出限流值。

調速方式示意

1.1.內部調速

使用內部調速時，外接調速接口(Ve)必須懸空，

且切換撥碼必須在ON狀態，內部調速電位器順時針

由低旋轉至****，電機轉速由0-****。調節示意如

圖：

2.2.外部調速

使

用外部調速時，必須確保切換撥碼為OFF狀態

2.12.1外接10K電位器調速，需將電位器接

到驅動器的V+、Ve、V-接口；通過旋

轉電位器來調節電機轉速(Ve接電位器

的中間腳)，接線示意如圖：

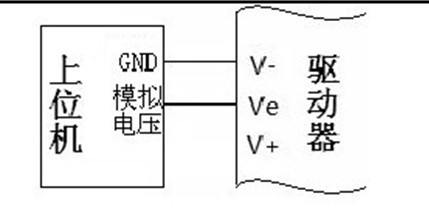

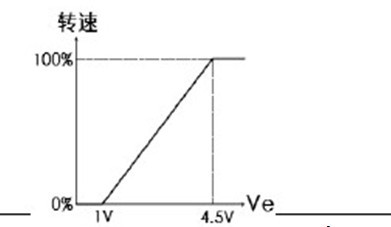

2.22.2外接模擬電壓調速，V-為參考地，Ve接0-5V電壓信號，其中在約

1-4.5V時電機速度有變化，接線示意及電壓-轉速對應圖如下：

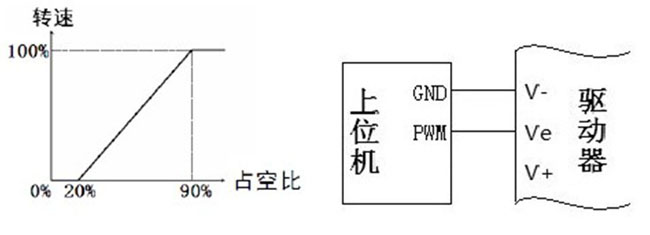

2.32.3外接PWM信號調速，V-為參考地，Ve接PWM信號，PWM電壓幅

值為5V，頻率為1-10KHz，接線示意及占空比-轉速對應圖如下：

方向及使能控制

當使用外部方向控制時，必須確保驅動器側面的“方向”撥碼為OFF

1.1.使用外接開關控制使能和方向

1.11.1使能控制

S1閉合，驅動器待機，電機停止轉動；

S1斷開，驅動器工作，電機恢復轉動。

1.21.2方向控制

S2閉合，電機反向轉動；

S2斷開，電機恢復正向轉動。

注意，必須電機在停止?fàn)顟B(tài)下才能改變S2狀態

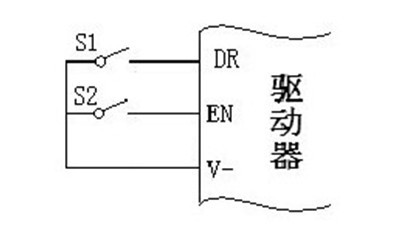

外接使能和方向開關示意圖如下：

2.2.使用上位機控制使能和方向

2.12.1使能控制

EN為低電平，驅動器待機，電機停止轉動；

EN為高低電平，驅動器工作，電機恢復轉動。

2.22.2方向控制

DR為低電平，電機反向轉動；

DR為高電平，電機恢復正向轉動。

注意，必須電機在停止?fàn)顟B(tài)下才能改變DR狀態

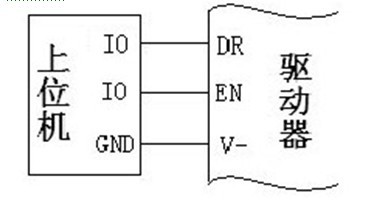

上位機控制使能和方向接線示意圖如下：

保護恢復

本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除

保護。

1.1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。解除

此保護請先斷電，將電源電壓調高至18V后再通電。

2.2.堵轉保護，當電機堵轉達到6秒后驅動器會關斷輸出并進入保護狀

態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重

新通電。

3.3.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀

態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。

注意，為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或?qū)⒄{(diào)速降

至最小(電位器擰至****、模擬電壓降至0V，PWM降至0%)

常見問題解答

1.問：初次使用該控制器，如何能盡快上手？

答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接

口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、

方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再

安裝到實際場合使用。

2.問：電源接反有何影響？

答：會立即燒毀驅動器。

3.問：上位控制信號電壓****是多少V？

答：調速信號****電壓為5+0.2V，使能和方向控制接口****電壓為

24+2V，超過此電壓會導致驅動器燒毀。

4.問：驅動器長時間工作后外殼比較熱，正常嗎？

答：正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。

5.問：電源指示燈亮，但電機不轉且抖動，是什么原因？

答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重

新通電測試。

6.問：用此控制器，能否將我的電機轉速調到6000？

答：無刷電機的****轉速是電機本身的參數，控制器能將電機控制

在0至****速。

7.問：我手上已經有電機，購買此驅動器后如何接線

答：必須先確定手上電機的相線和霍爾線定義后才能接線，如不確

定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。

8.問：想在此驅動器上加些功能或做新產品開發，是否可以？

答：可以，請聯系我公司。
