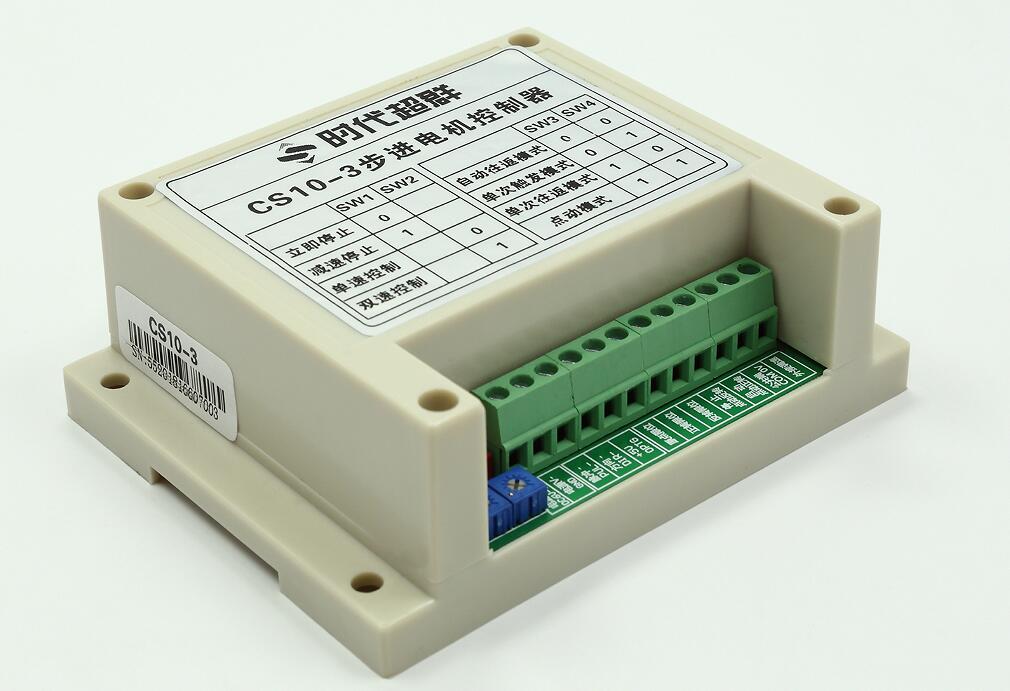

CS10-3是由我公司自主開發的一款經濟型步進電機控制器。該控制器使用進口原裝高速智能芯片做為平臺，可靠性和強抗干擾性更強。適用于各種環境惡劣的工廠現場。同時增加了一些功能，使得控制器更加的實用、方便。該控制器適用于傳感器控制的往返運動控制，定長控制，速度控制等。 一．功能設置 1.控制功能設置：（撥碼開關 上為 1，下為 0）

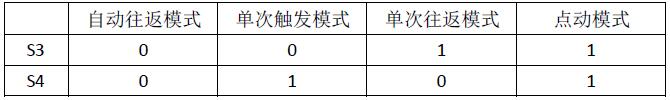

2.運行模式設置：（撥碼開關 上為 1，下為 0）
注意： 1.控制信號為 0-24V，信號為下降沿有效，觸發信號必須保持 2.5US 以上 2.在單速控制模式下，板載電位器和外接電位器為自動切換，外接電位器接口懸空，是板載電位器起調速作用，如果接上外接電位器（小于或等于 10K）控制板會自動切換到外接電位器調速；在雙速控制模式下，板載電位器控制正轉速度，外接電位器控制反轉速度。 3.（即：首次啟動回原點功能）控制器上電后默認啟動是回原點動作。如果不需要回原點動作，可以將原點端口直接與公共端短接。
二．功能說明 1.自動往返模式： 該模式控制器觸發啟動后，電機會在正轉限位與反轉限制位之間自動來回運動。直到觸發停止輸入。電機在到達正轉限位或者反轉限位停止后會有 0.2S-6S的延時暫停后再啟動運行，延時時間由 VR1 調節。運行速度由 VR2 調節或者是外接調速調節。
2.單次觸發模式 該模式觸發啟動后，電機正轉當碰到正轉限位后電機停止，如果再次觸發啟動電機會反轉，當碰到反轉限位后電機停止。再次觸發啟動電機重復正轉如此循環。
3.單次往返模式 該模式是觸發啟動后，電機正轉當碰到正轉限位后停止，經過 0.2S-6S 的延時后開始反轉當碰到反轉限位后電機停止。
4.點動模式 啟動端與公共端連接正轉，放開停止 停止端與公共端連接反轉，放開停止 該模式下首次啟動回原點功能是沒有的。
