調試工具及環境 硬件: 1) 電機驅動器(模塊)等; 2)USB-485轉換器或232-485轉換器。 軟件:
1) ZMJ-OS.exe 應用程序。 2) 運行環境:WinXP/Vista/Win7。
通訊參數設置 使用本軟件與驅動器通訊前,首先正確配置通訊參數。包括串口號、波特率、校驗方式以及從機地址。ZMJ-OS示例程序“通訊設置”分組框如圖 所示。
串口號
運行CH341SER.EXE安裝USB-485驅動程序。CH341SER.EXE文件如圖所示。
在Windows桌面右擊“我的電腦”圖標,在彈出的快捷菜單中選擇“管理”菜單項,如圖 3.3所示。

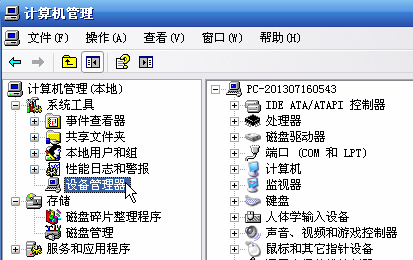

在彈出的“計算機管理”對話框中單擊樹控件中的“設備管理器”項,如圖 3.4所示。

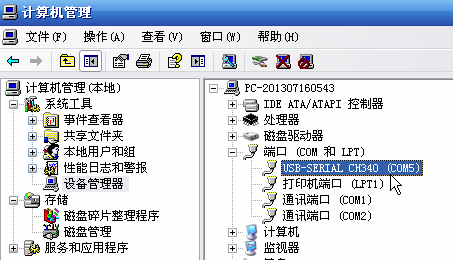

出現USB-SERIALCH340,則需要重新插拔一下USB-485),再查看對應的端口號,如圖所示。

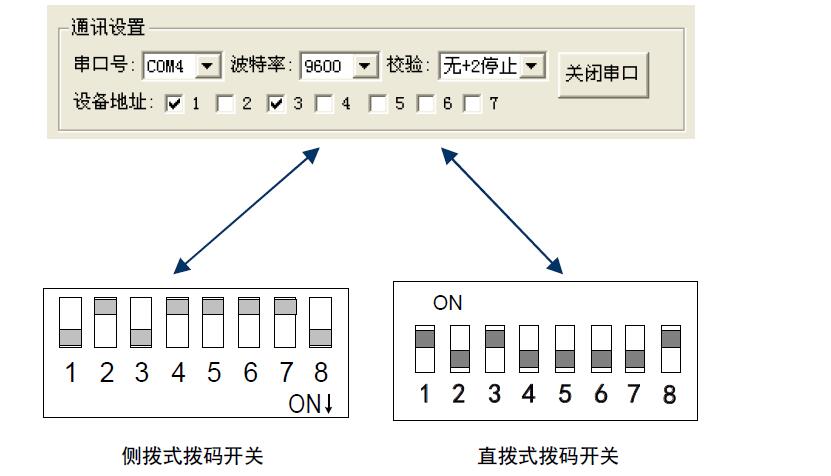

波特率和校驗方式 主站需要配置波特率,默認選擇“9600”;主站波特率需要與從站(驅動器)的波特率一致;若重新配置了從站波特率(“系統參數配置”里的波特率),則主站波特率需要做相應的調整,使其保持一致。校驗選擇“偶+1停止”。 從站地址 無論是單站點通訊還是多站點通訊,只要撥碼開關的前七位所配置的地址與ZMJ-OS軟件上的7位從站地址相匹配,就表示該模塊被選中(驅動器的第8位撥碼開關為ON 才能通過485通信來控制。 圖的從機地址復選框中,打鉤為ON,不打鉤為OFF; 圖的側撥撥碼開關撥到上方為OFF,撥到下方為ON; 圖的直撥撥碼開關撥到上方為ON,撥到下方為OFF)。 撥碼開關1-7 位分別配置為:ON-OFF-ON-OFF-OFF-OFF-OFF-ON。
