步進電機因體積精巧、價格低廉、運行穩定等優點在各大行業中得到廣泛應用。雖然步進電機已被廣泛地應用，但是步進電機運動控制實現全閉環控制仍是工控行業的一大難題。
86EBP147ALC-TK0+ZDM-2HA860 問題主要體現是原點的不確定性和失步現象。目前，采用高速光電開關作為步進系統的原點，這個誤差在毫米級，所以在精確控制領域，是不能接受的。另外，為了提高運行精度，步進電機系統的驅動采用多細分，有的大于16，假如用在往復運動過程中，誤差大的驚人。已經不能適應加工領域。 為此，提出步進電機全閉環控制系統，以適應目前運動控制領域的需求。 1、 硬件連接 硬件連接加裝編碼器，根據細分要求，采用不同等級的解析度編碼器進行實時反饋。 2、 原點控制 根據編碼器的Z信號，識別、計算坐標原點，同數控系統相同，精度可以達到2/編碼器解析度×4。 3、 失步控制 根據編碼器的反饋數據，實時調整輸出脈沖，根據失步調整程度，采取相應辦法。 4、 電路原理描述
電路采用超大規模電路FPGA,輸入、輸出可以達到兆級的相應頻率，電源3.3V,利用2596開關電源，將24V轉為3.3V,方便實用。輸入脈沖與反饋脈沖進行4倍頻正交解碼后計算，及時修正輸出脈沖量和頻率。 5、 應用描述 本電路有兩種模式，返回原點模式和運行模式。當原點使能開關置位時，進入原點模式，反之，進入運行模式。 在原點模式，以同步于輸入脈沖的頻率輸出脈沖，當碰到原點開關后，降低輸出脈沖頻率，根據編碼器的Z信號，識別、計算坐標原點。返回原點完成后，輸出信號。此信號及其數據在不斷電的情況下，永遠保持。 在運行模式，以同步于輸入脈沖的頻率輸出脈沖，同時計算反饋數據，假如出現誤差，及時修正。另外，大慣量運行時，加減速設置不合理的情況下，可能會及時反向修正。 步進電機運動控制一旦解決上述問題，增加數百元成本的情況下可以實現全閉環控制，毫不遜色于伺服電機系統。特別是其價格低廉、控制簡單、壽命長久的特點在某些場合，可能優于伺服系統。特別推薦時代超群伺服式閉環步進電機驅動套裝

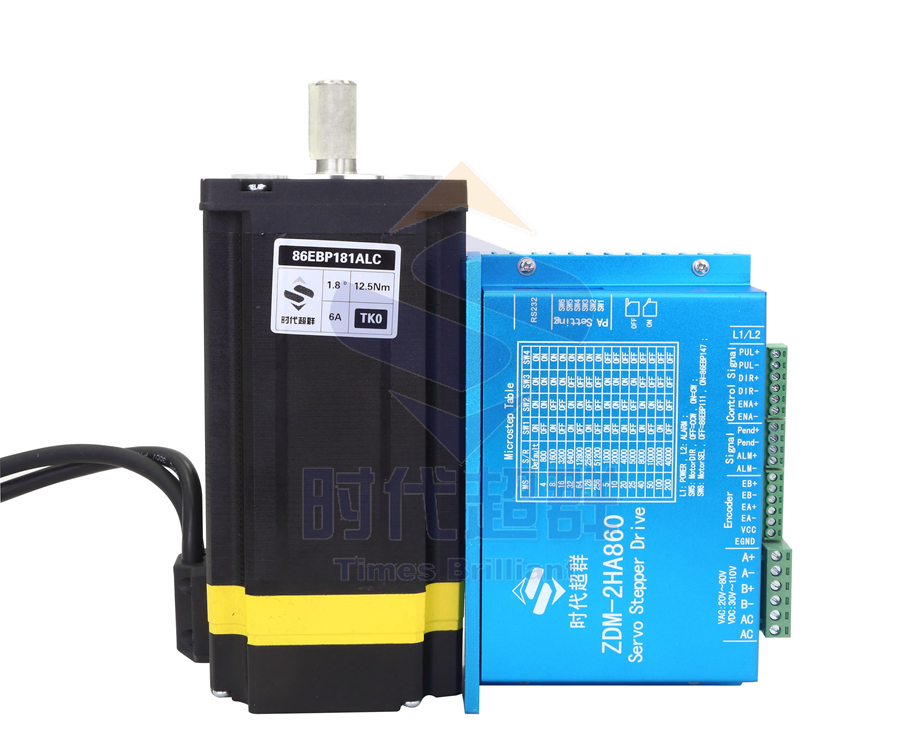

86系列全數字閉環高速恒扭矩伺服步進套裝
編碼器電機86EBP181ALC-TK0靜轉矩12.5Nm，編碼器1000P。編碼器線長和電機線長為2000mm。電流范圍0~6.5A，電壓范圍AC18~80V/DC24~110V 3.5NM系列全數字閉環伺服步進套裝60EBP133ALC-TF0+ZDM-2HA860 4.0NM系列全數字閉環伺服步進套裝60EBP143ALC-TF0+ZDM-2HA860 5.0NM系列全數字閉環伺服步進套裝86EBP111ALC-TF0+ZDM-2HA860 8.5NM系列全數字閉環伺服步進套裝86EBP147ALC-TF0+ZDM-2HA860 12.5NM系列全數字閉環伺服步進套裝86EBP181ALC-TF0+ZDM-2HA860 聯系方式：QQ:467102884
電話：13811070445（劉女士）
