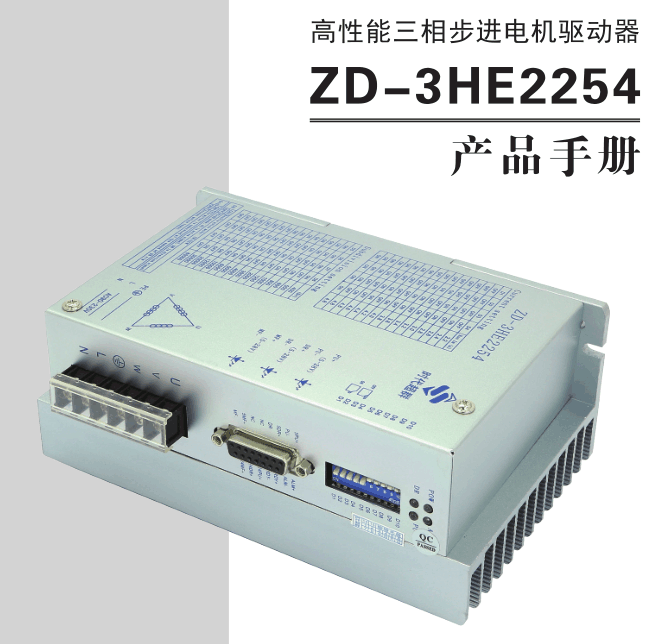

本驅動器是基于 DSP 控制的開環三相步進電機驅動器。它是將先進的 DSP 高性能電機控制芯片和三相逆變驅動模塊結合在一起所構成的新一代全數字式步進電機驅動器。驅動電壓為 AC60V-260V，適配電流在 6.5A 以下、外徑 86-110mm 的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達 60000 步 / 轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。 產品特點 ·高性能、低價格 ·設有 32 檔細分，****分辨率 60000 步 / 轉 ·****反應頻率可達 500Kpps ·步進脈沖停止超過 0.5s 時，線圈電流自動減到設定電流的一半 ·****抗干擾，光電隔離信號輸入 / 輸出 ·驅動電流 2.2A 到 6.5A 分 16 檔可調 ·220V 電源輸入，電壓范圍：AC60V-260V ·RS232 串口通信 參數調節 ·相位記憶功能

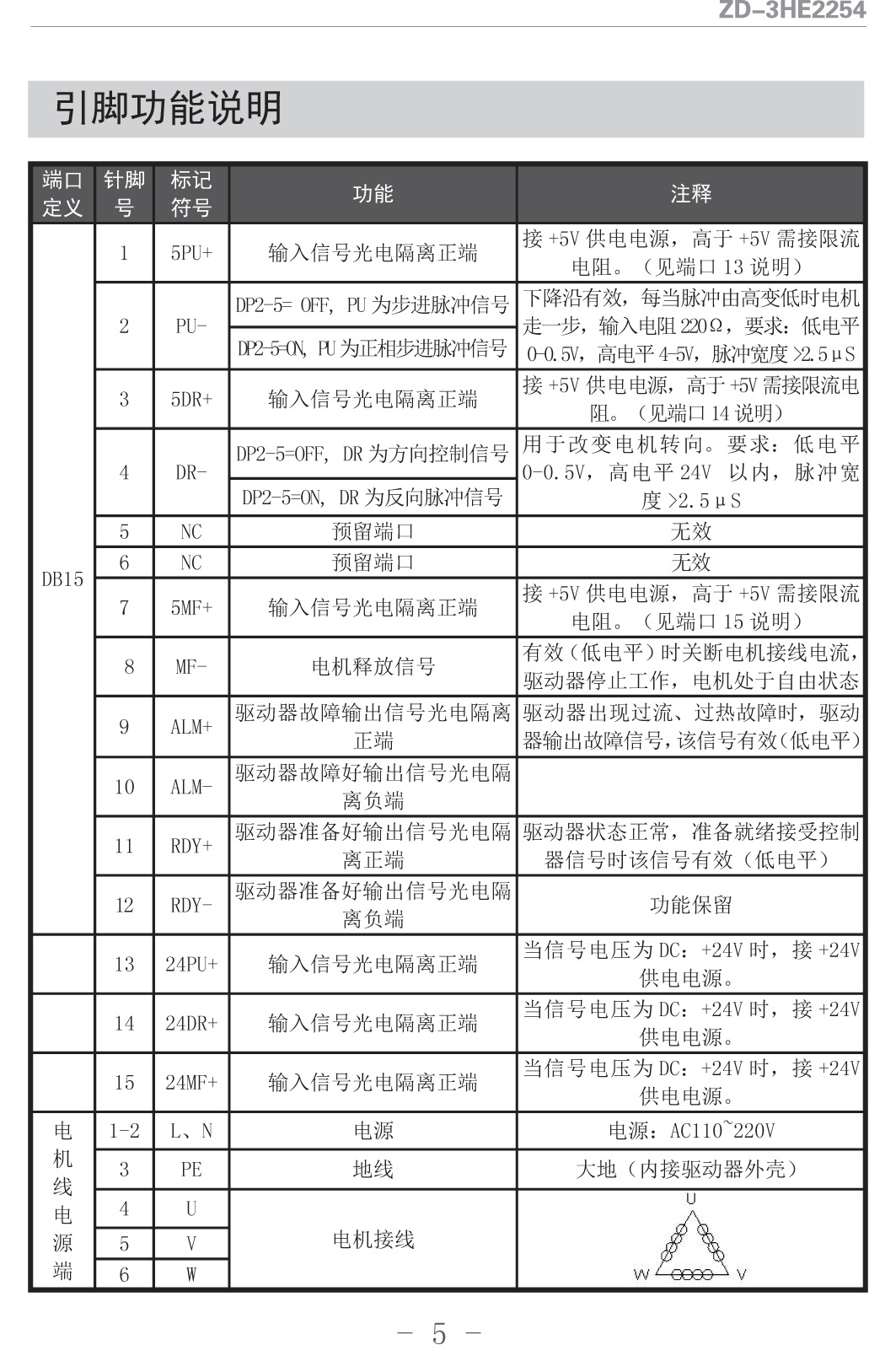

D9 ON, 雙脈沖：PU 為正向步進脈沖信號，DR 為反向步進脈沖信號 OFF, 單脈沖：PU 為步進脈沖信號，DR 為方向控制信號 D10 電機內部以 30RPM 速度旋轉，同時散熱風扇啟動運行。 相關問題反饋：驅動器正常上電，接好后，無論D9撥到哪個方向，均是一個方向運轉？ 問題分析：SW9在下面是雙脈沖方式，如果你發單脈沖，電機就只有一個方向。另接輸入信號端電壓為 24V,部分客戶錯誤的接成5V,結果信號電阻直接燒壞。一定要注意！ 其他問題參考如下：
更多技術或配套咨詢 楊工：18001308796
