什么樣的脈沖波形才能控制步進電機（ZHM）

作者：張猛

聯系電話：15210337990

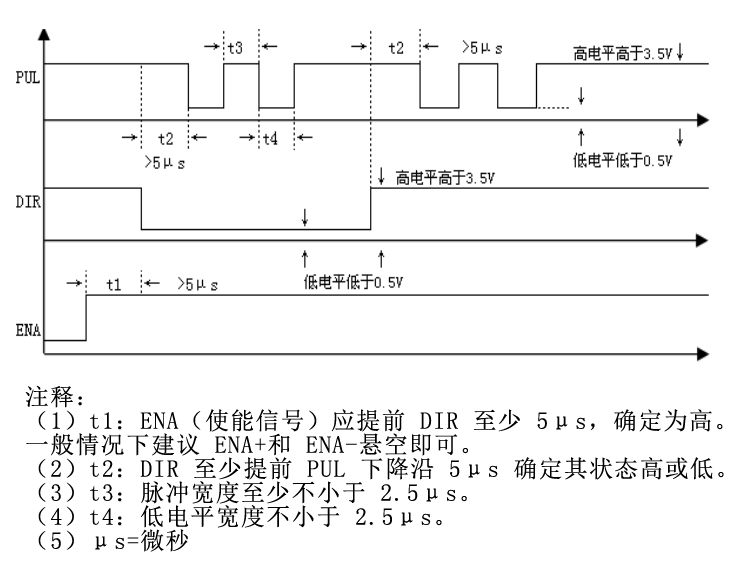

如下圖所示：

PUL=脈沖

DIR=方向

ENA=使能

接線方法

控制器的脈沖方波是怎么樣來控制電機的？

這是控制器發送給驅動器的脈沖波形

紅色箭頭所標識的是脈沖的一個周期。一個周期就是一個脈沖，脈沖在一秒內有10個周期那就是 10hz/s

控制器控制電機轉速

電機轉一圈的脈沖×電機每秒的轉速=頻率

以時代超群DY-IS控制器舉例：

需要電機每秒以5轉的速度運行。

電機轉一圈需要200脈沖×5=1000hz/s

控制器的speed速度參數就寫1000hz/s
