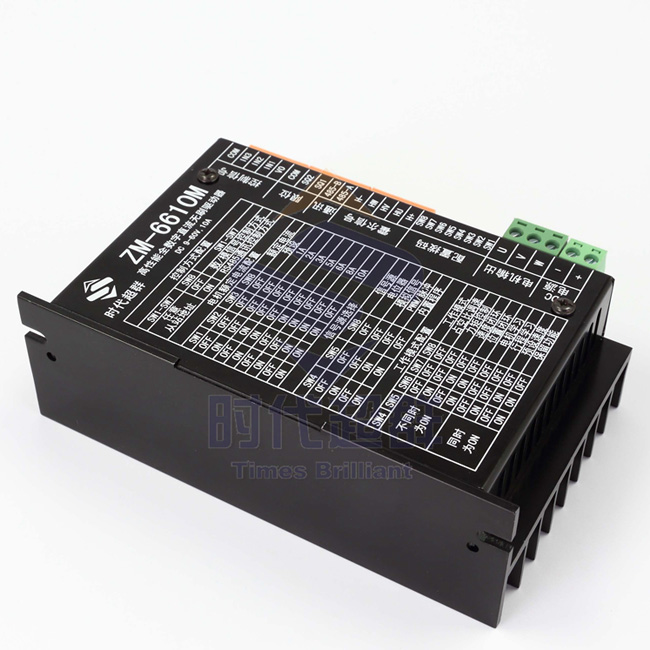

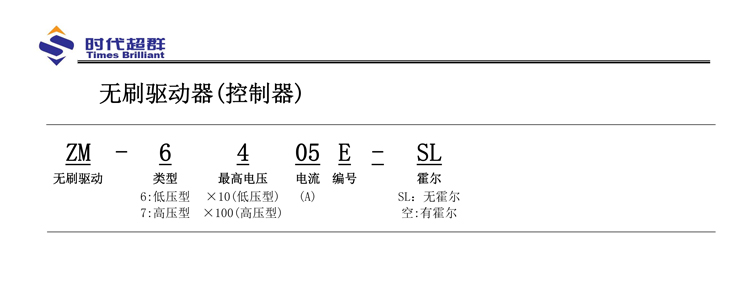

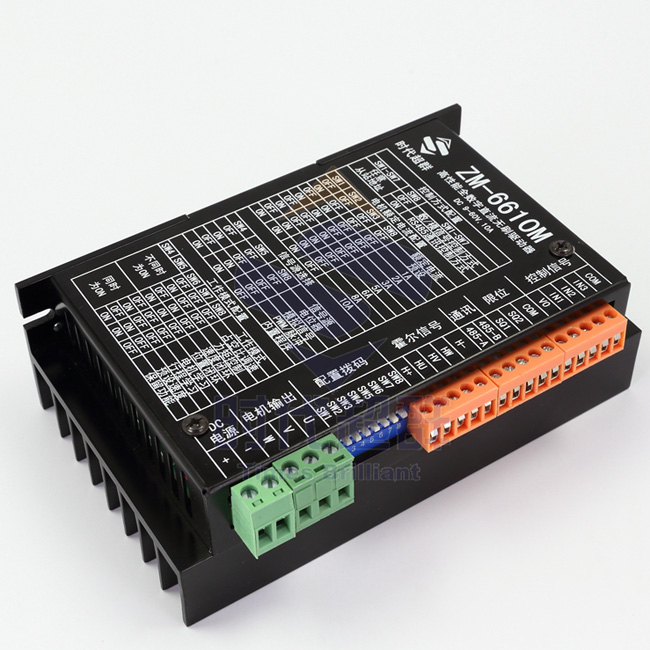

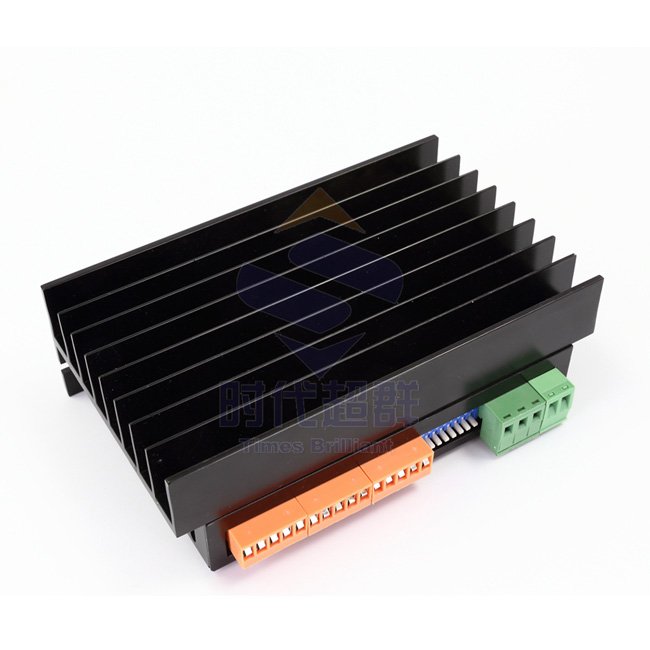

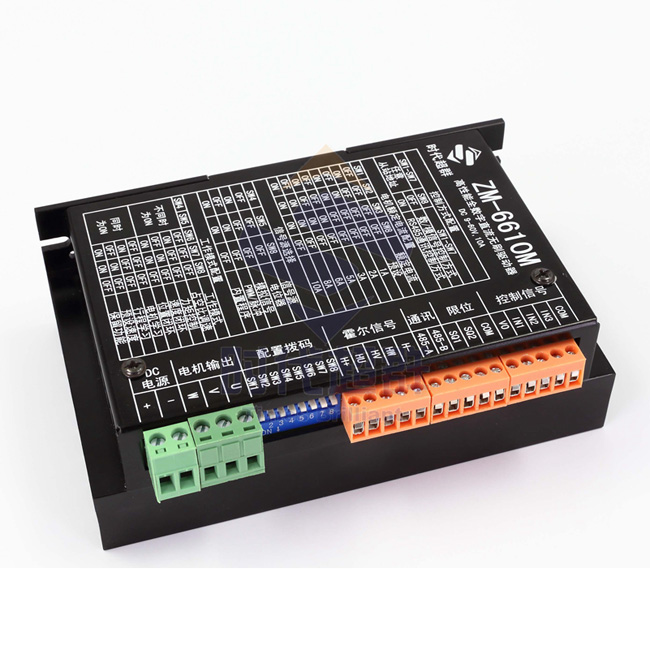

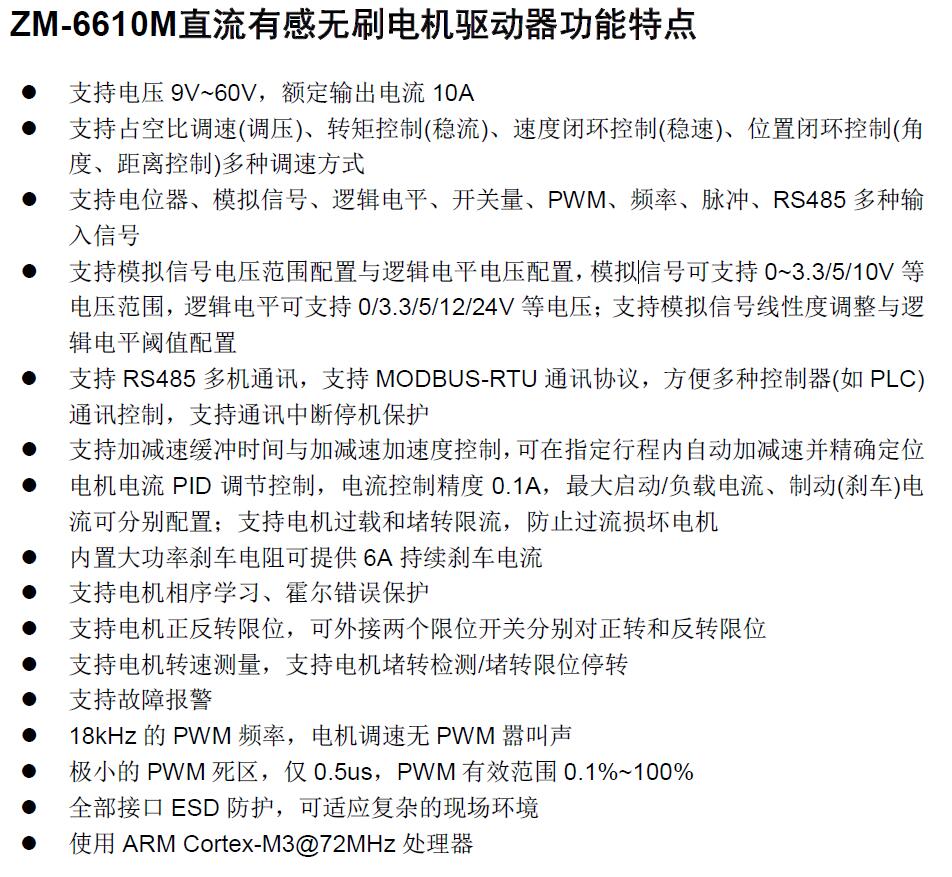

ZM-6610M是一款功能強大的直流無刷驅動器，速度/位置閉環控制，1-10A電流可調節9V-60V寬范圍電壓輸入，此款也有30A大電流ZM-6630M 驅動本身還帶有特殊功能，電機自學習功能，電機相線和霍爾信號線可以隨便接 行程自學習功能，外接限位開關，可在一定距離里來回往復運行！ 時代超群命名規則

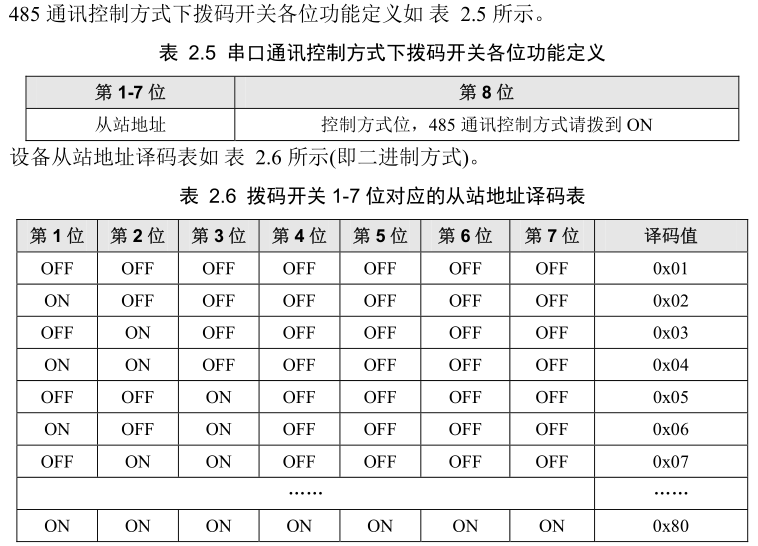

注：在電位器/模擬信號控制方式下設備從站地址為 0x01，485 通訊波特率為 9600，校驗方 式偶校驗，停止位 1。 485通訊接線
此用法通過 485 通訊實現對電機的控制操作。485 通訊控制的接法如 圖 4.57 所示。485 主站(主站可以是PLC、單片機或PC機等)的 485 兩信號線按照A-A、B-B的方式與驅動器的 485 接口相連。485 主站通過Modbus-RTU通訊協議操作驅動器的相關寄存器對電機進行調 速、方向控制、位置控制等操作。在 485 通訊控制方式下，驅動器支持占空比調速、速度閉 環控制和位置閉環控制。
電源接口的信號定義如 圖 2.3 所示。+為電源正極，-為電源負極，電源接口支持電壓 范圍為DC9V ～ 60V

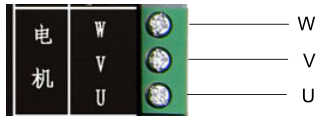

電機接口的定義如 圖 2.4 所示。U、V、W與電機的U、V、W相線相連(可不按順序連 接，當電機的相線順序改變后需要重新對電機進行學習)。

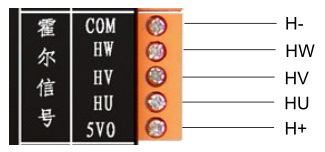

霍爾信號接口定義如 圖 2.5 所示，H-接霍爾傳感器的負極，H+接霍爾傳感器的正 極，HW、HV、HU分別接霍爾傳感器的三霍爾信號線(電機霍爾傳感器的電源正負極一定要 接正確，霍爾位置信號HW、HV、HU可不按順序連接，當霍爾位置信號接線順序改變后需 要重新對電機進行學習)。

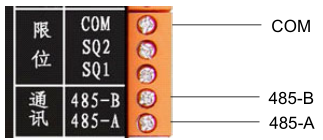

通訊接口支持RS485 通訊，信號定義如 圖 2.6 所示。A、B為分別為RS485 的兩差分信 號A和B。COM為信號地。A接 485 主站的信號線A，B接 485 主站的信號線B。

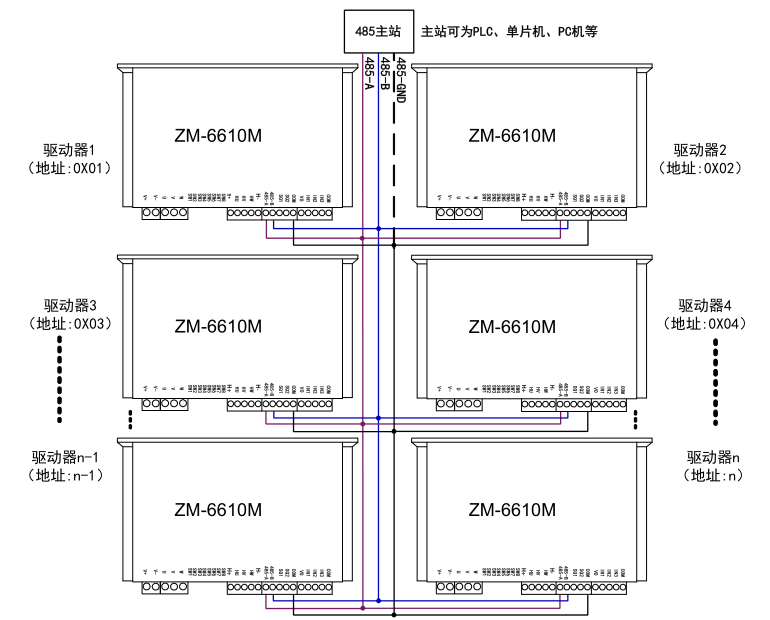

本驅動器支持多站點通訊，即多臺驅動器的 485 通訊線按 A-A、B-B 的方式并聯后與一 臺 485 主站相連。為了信號更穩定，可將每臺驅動器的 COM 連在一起后與 485 主站的信號 地相連。主站可為 PLC、單片機或 PC 機等，485 主站通過每臺驅動器設定的不同的地址位 標識來對每臺驅動器獨立操作。 RS485 多站點通訊示意圖如 圖 2.7 所示。所有驅動器的 485 的信號線A、B分別并聯后 與 485 主站 485 的信號線A、B連接。并連的每一個驅動器的設定的地址應****，不能與其 它驅動器相同，485 主站通過通訊幀里的地址字節來指定對哪塊驅動器進行操作，配置的地 址與通訊幀里指定的地址相同的驅動器才會響應主站的請求。如果通訊線較長，可在從站和 主站的 485 信號線間各自并聯 120Ω的終端電阻，以消除通訊線中的反射的干擾。

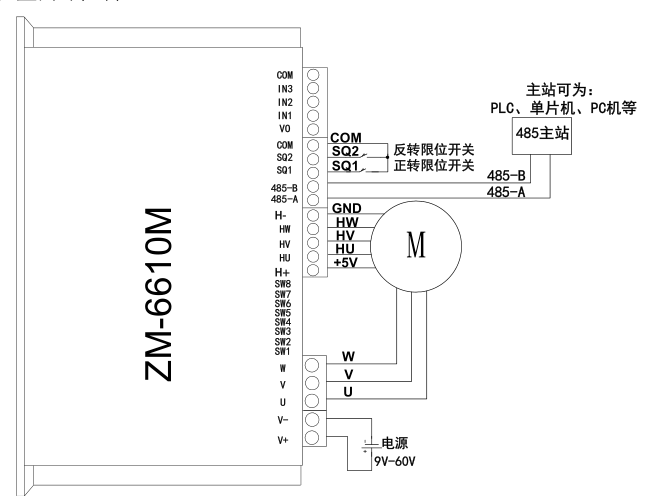

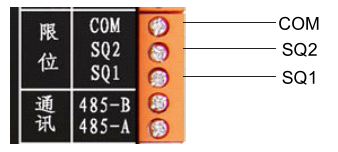

限位接口信號定義如 圖 2.8 所示。限位接口用于對機械裝置行程進行限位，可接兩個 限位開關分別對正反轉進行限位。默認支持常開觸點限位，可通過 485 配置為常閉觸點限位。 COM為兩限位開關公共接線端，接在SQ1 與COM間的限位開關對電機正轉進行限位，接在 SQ2 與COM間限位開關對電機反轉進行限位，如 圖 2.9 所示；如果使用 5V光電接近開關或 5V金屬接近開關作限位開關(驅動器僅支持NPN常開/常閉輸出的接近開關)，那么接近開關的 電源正極可接到霍爾信號接口的H+端取電，電源負極接COM。如果使用超過 5V的接近 開關作限位開關，則需要外接電源對接近開關供電。
