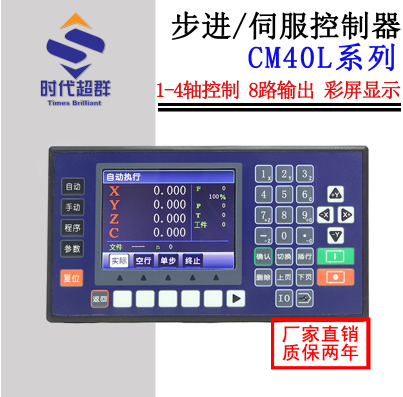

控制8路輸出通/斷的控制器CM40L步進控制器可編程型號：步進/伺服電機控制器CM40L
·3.5 寸彩色液晶屏，分辨率 320*240,高性能，高顏值。 主要功能. 自動：實際運行、空運行、單步運行、終止程序 手動：高速、點動、程序零、手動輸出 程序：編輯、新建、保存 參數：控制、速度、廠值、用戶、密碼 IO：系統、手動、實入、設入、輸出 外部手動：外接大按鈕控制電機正反轉，啟動、暫停、報警、急停等 指令：23 條指令，包括 PLC 可用的 6 條指令 USB：可用 USB 線對系統進行供電，方便開機畫面及程序的傳輸 隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****可到 1A
指令詳解（本詳解由于圖片限制只能列出幾個常用的程序，店鋪的下載區可以下載詳細的說明書）

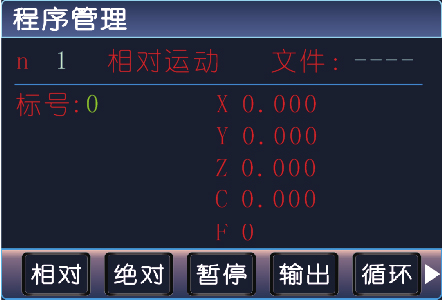

按屏幕下方對應功能的復用鍵，將選擇相應的功能，按相對 復用鍵，選擇相對運動指令 直線插補，走相對坐標，沿直線以 F 速度 × 倍率運動 此運動受速度倍率的影響，與當前 F 速度直接相關
參數：參數：X（X 向運動增量），Y（Y 向運動增量），Z（Z 向運動增量），C（C 向運動增量）,F（運動速度） 直線插補，走****坐標，沿直線以 F 速度 × 速度倍率從當 前點運動 此運動受速度倍率的影響，與當前 F 速度直接相關
參數：X（X 向****坐標），Y（Y 向****坐標），Z（Z 向絕 對坐標），C（C 向****坐標），F(xiàn)（運動速度） 不懂****值和相對值（增量值）可以去BaiDu搜一下解釋的很清楚

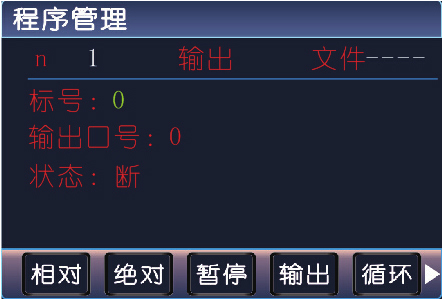

設置輸出口的狀態（可以控制8路輸出）

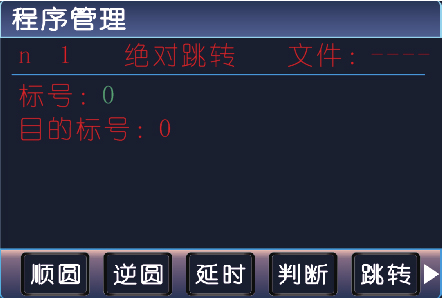

參數：輸出口號（控制器輸出口 1-8， IO 擴展板上的輸出口， PLC輸出口，PLC輸出口需加前導1，即1xx，否則是前兩種情況）， 狀態（通或者斷，通過“切換鍵”切換） 執行到本行時跳轉到制定標號（非行號）處

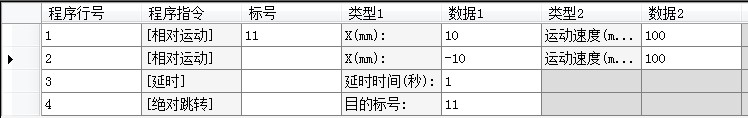

參數：目的標號，跳轉到行號與該目的標號一樣的程序行位 置（非行號） 運行程序舉例： 簡單的程序：由A點至B點往復循環無限次，單次距離是10cm，往復一次延時1秒鐘。

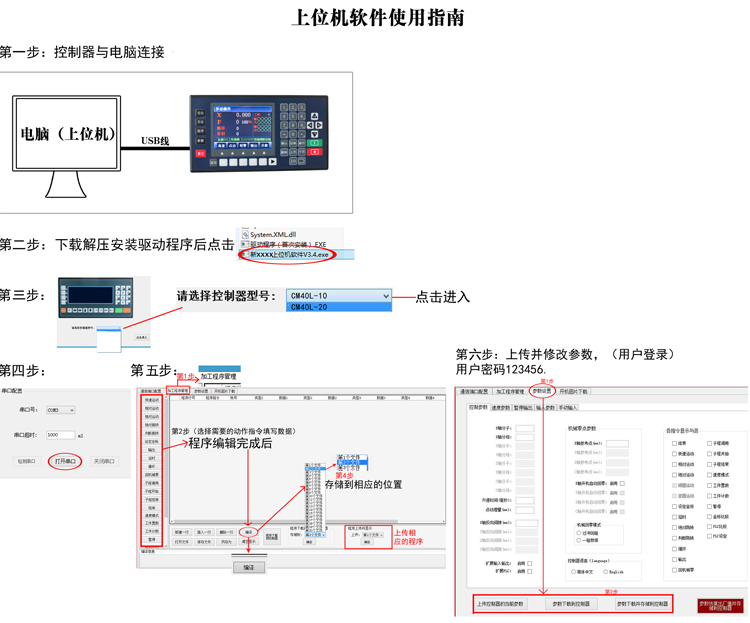

控制器可以通過USB連接上位機（電腦）下載程序，電腦編程簡單，一目了然，直接下載到控制器簡單又方便。（編程軟件可以在下載區下載或詢問店主）
THE END
聯系方式：張經理 QQ：787955870 手機：18010008016 郵箱：15210337990@163.com
