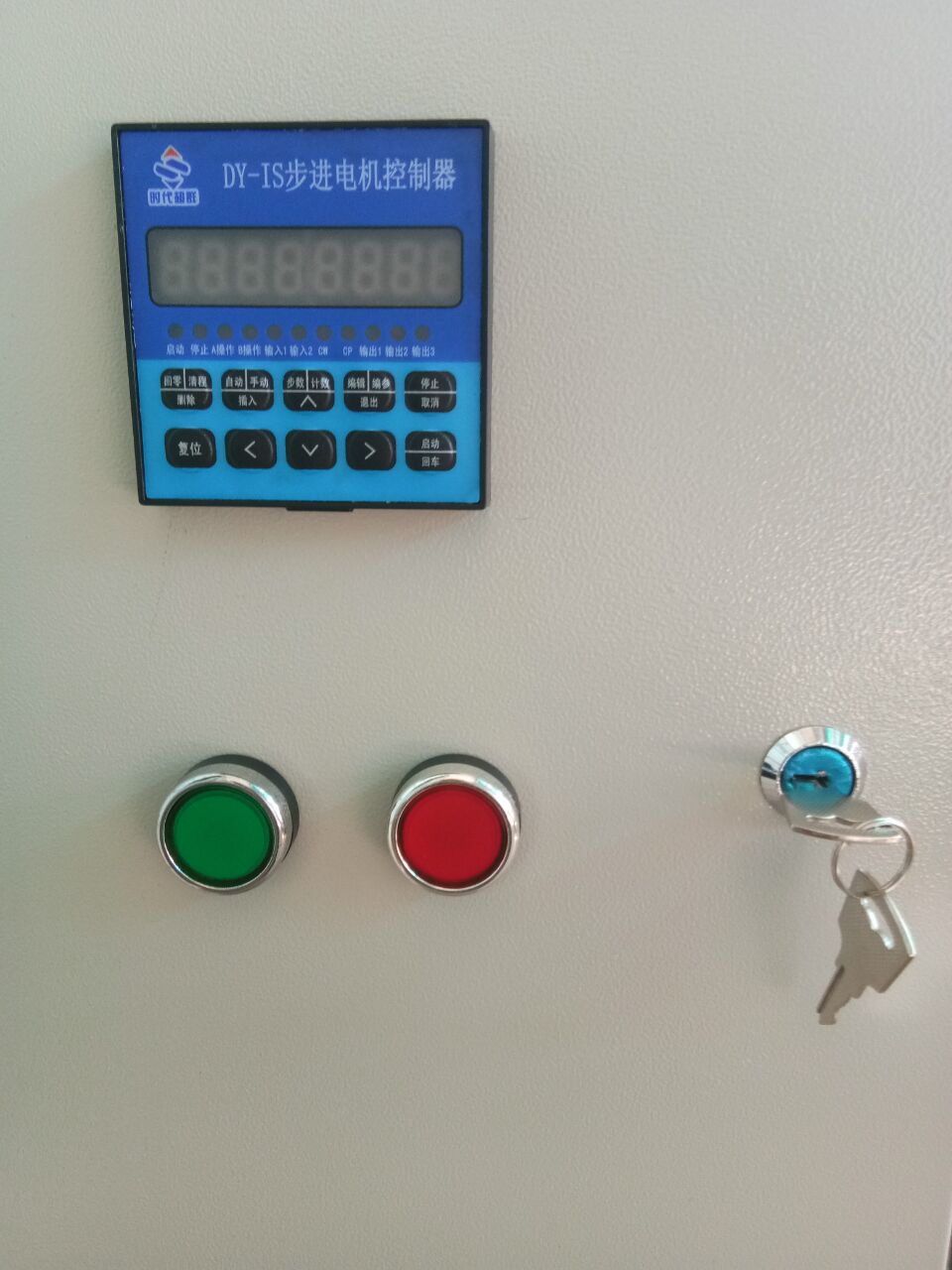

上圖為時代超群智能步進伺服控制器DY-IS,簡述如下： · 控制軸數：單軸； · 指令特點：任意可編程（可實現各種復雜運行：定位控制和非定位控制）； · ****輸出頻率：40KHz( 特別適合控制細分驅動器 )； · 輸出頻率分辨率：1Hz； · 編程條數：99 條； · 輸入點：6 個（光電隔離）； · 輸出點：3 個（光電隔離）； · 一次連續位移范圍：—7999999~7999999； · 工作狀態：自動運行狀態，手動運行狀態，程序編輯狀態，參數設定狀態； · 升降速曲線：2 條（****化）； · 顯示功能位數：8 位數碼管顯示、手動 / 自動狀態顯示、運行/停止?fàn)顟B(tài)顯示、步數/計數值/程序顯示、編輯程序，參 數顯示、輸入 / 輸出狀態顯示、CP 脈沖和方向顯示； · 自動運行功能：可編輯，通過面板按鍵和加在端子的電平可控制自動運行的啟動和停止； · 手動運行功能：可調整位置（手動的點動速度和點動步數可設定）； · 參數設定功能：可設定起跳頻率、升降速曲線、反向間隙、手動長度、手動速度、中斷跳轉行號和回零速度； · 程序編輯功能：可任意插入、刪除可修改程序。具有跳轉行號、數據判零、語句條數超長和超短的判斷功能； · 回零點功能：可雙向自動回到零點； · 編程指令：共 14 條指令； · 外操作功能：通過參數設定和編程，在 ( 限位 A)A 操作和 ( 限位 B)B 操作端子上加開關可執行外部中斷操作； · 電源：AC220V（電源誤差不大于 ±15%）。 那么這款控制器可以直接配套五相步進電機來用嗎？答案是肯定的，可以配套來用。 如何操作，參考如下：

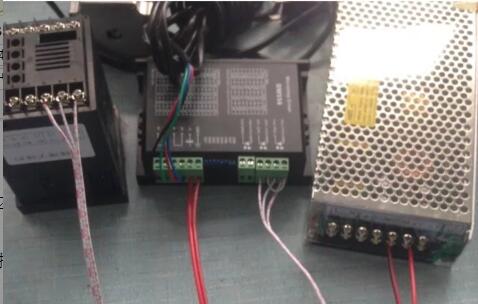

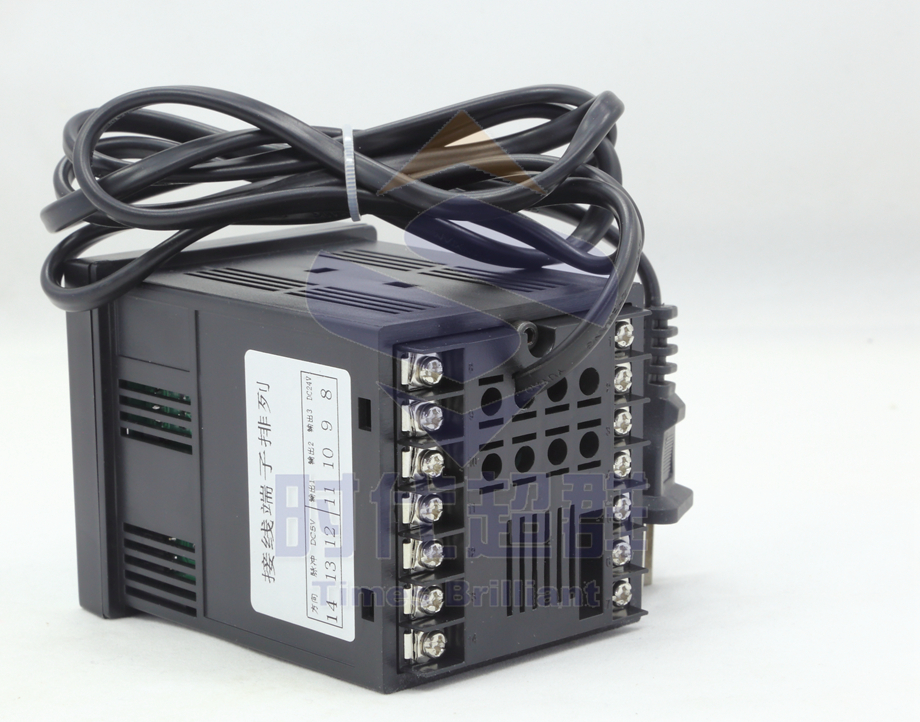

驅動器接單軸控制器 （1）PUL+接 12 ； （2）13接PUL- ； （3）14接DIR- PUL+和DIR+相連 ； （4） 驅動器接電機線 A _A+一組，B+ B-一組 ； （5） 驅動器接開關電源VCC接+V GND接COM-； （6）開關電源LN 接220V就可以了 本控制器采用嵌入儀表外殼，體積小重量輕（500g），前面板為 71mm×71mm 的方形，長度為 120MM。程序的修改通過[∧]、[∨]、[＜]、[＞]、[插入 ]、[ 刪除 ]、[ 回車 ]、[ 取消 ] 八個鍵來完成；通過移動左右鍵使光標移至相應位上，這時數碼將跳動顯示，再通過上下鍵改變數值：用回車鍵進入數據修改狀態，數據修改完成后，再用回車鍵確認退出或用取消鍵放棄修改。
