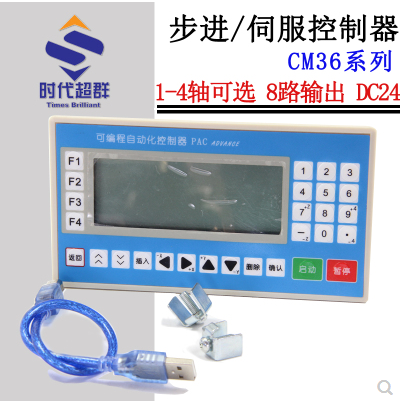

控制器輸入1mm電機走1毫米：電子齒輪設置控制器：CM36L系列

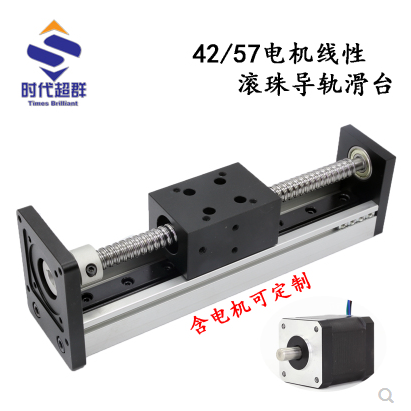

CM36L系列適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。8路輸出 16路輸入 可以拓展板 轉16路輸出 24路輸入 支持的指令： 快速位置，相對位置，****位置，設置基準，延時時間，****跳轉，條件跳轉，程序循環，控制輸出，機械尋零，連續脈沖，初始件數，工件計數，順向 R 圓，逆向 R 圓，順向 IJ，逆向 IJ... 導軌：CBX系列CBX1204
CBX1204-100的意思是線規型滾珠絲杠一維 ，有效行程100mm

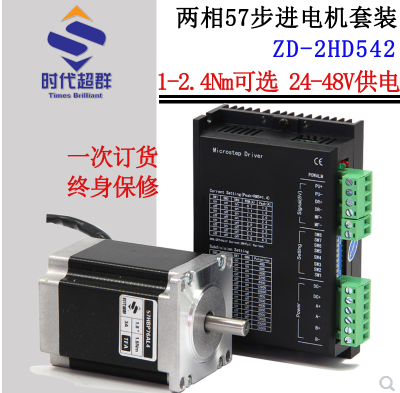

1204意思是 絲杠直徑12mm 導程4mm（電機轉一圈走4mm） 裝上電機可實現的往復定位運動（精度0.03mm） 適配電機：42/57（根據負載不同所選電機規格也就不同）以下為默認電機水平負載1kg 垂直負載0.5kg 1204絲杠 速度在100rpm/min以內 配套電機：57系列  、
驅動器細分設置1000脈沖一圈

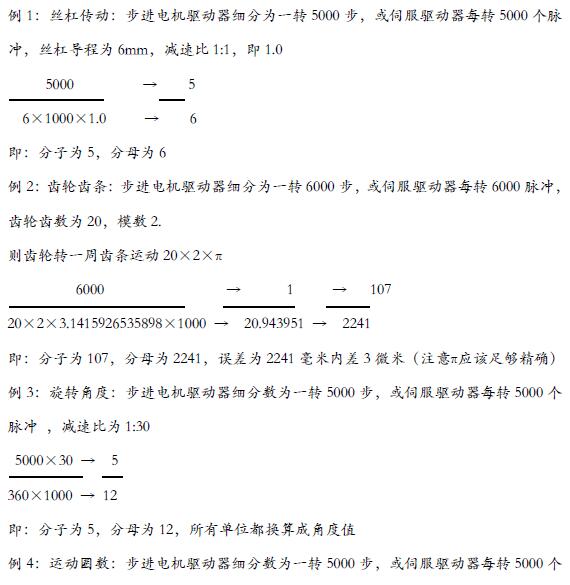

控制器設置電子齒輪： 電子齒輪是為了讓不同的設備有不同的數據單位（單位可以是mm,度數，圈數等），同時，設備實際移動的距離，與控制器上顯示的一致。例如設備要求X 軸以mm 為單位,Y 軸以角度為單位，Z 軸以圈數為單位，計算電子齒輪，填寫參數保存，在程序編輯中輸入G91 G00 X100 ，G00 Y200 ,G00 Z300，執行后， X 軸向正方向走100mm,Y 軸轉過200 度，Z 軸轉300 圈。分子、分母分別表示進給軸電子齒輪的分子、分母，此數值的取值范圍為1~99999。電子齒輪分子、分母的確定方法
將其化簡為最減分數，并使分子和分母均為1~99999 的整數，當有無窮小數時（如π），可將分子，分母同乘相同數（用計算器多次乘并記住所乘的總值，確定后重新計算以消除計算誤差），以使分子、分母略掉的小數影響最小，單分子和分母均應為1-99999的整數。
THE END
