無刷電動機的****特點，就是沒有換相器和電刷組成的機械接觸機械。加之它通常采用永磁體為轉子。沒有激磁損耗；發熱的電樞繞組又通常裝在外面的定子上，這樣，熱阻較小，容易散熱。因此無刷直流電動機沒有換相火花，沒有無線電干擾，壽命長，運行可靠，維護簡便。

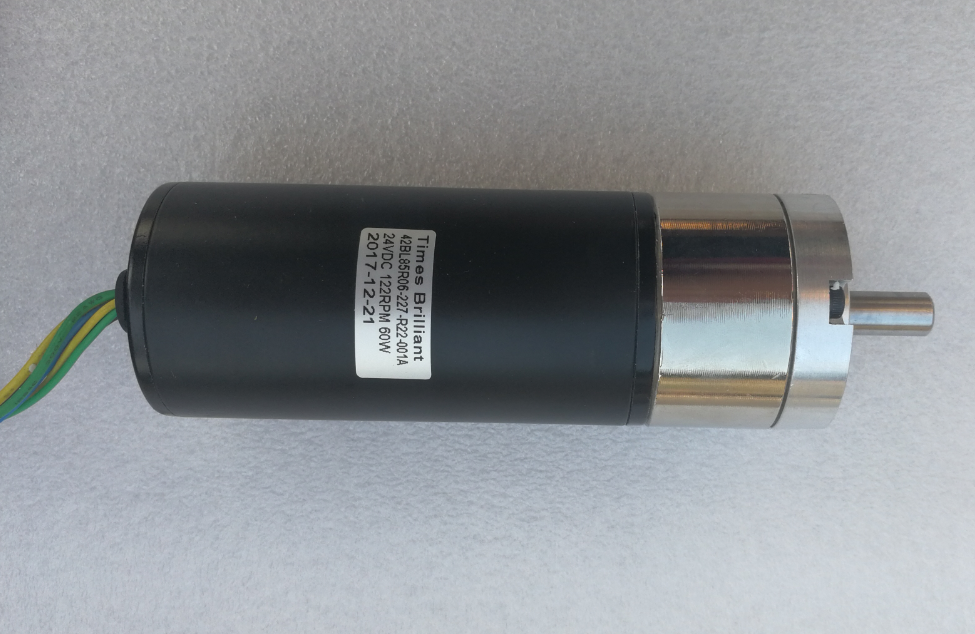

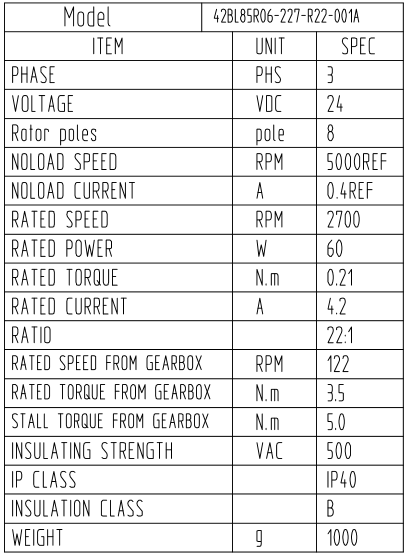

上圖為客戶定做的一款60W直流減速無刷電機42BL85R06-227-R22，輸出轉速122轉,額定扭矩3.5NM，峰值扭矩5NM，減速比22速比，供電電壓24V。具體參數如下：

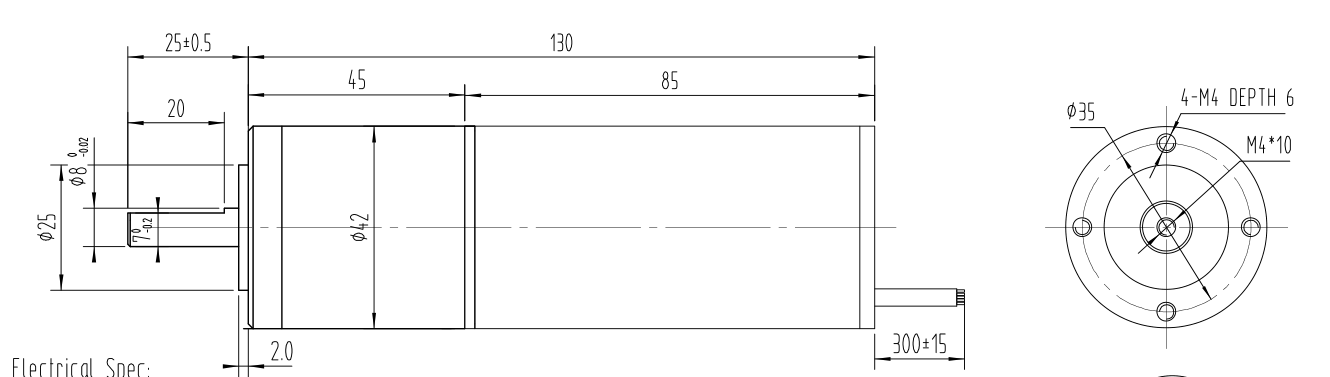

產品尺寸圖如下：

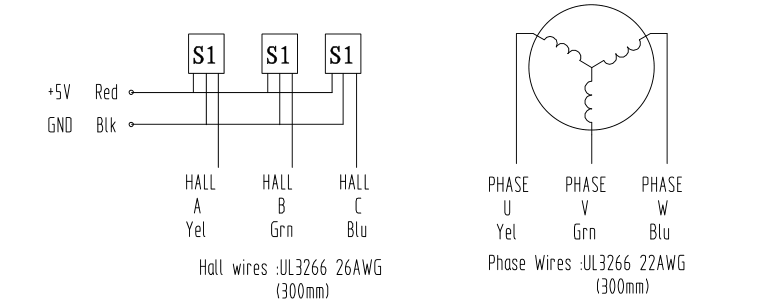

接線定義如下：
如何為這款的電機選擇一款合適的驅動器呢？ 60W/24V=2.5A,選配的驅動電壓24V，電流要大于峰值電流，如果不知道峰值電流，通常為計算電流的1.5~2倍，2*2.5A=5A，推薦一款24V 5A左右的控制器即可。
ZM-6405A 直流無刷電機驅動器是我公司新推出的產品，本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在 5A 以下，電源電壓在 DC18V~50V 以內 （面稱 板標稱 DC24V~48V ）的低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 ◆電流環設計，低速力矩大，運行平穩； ◆高力矩、高轉速輸出，****轉速達 20000rpm/min(根據電機轉速而定)； ◆具有脈沖速度輸出，可以隨時觀察電機轉速； ◆調速方式：0-5V 模擬量及 10 Hz -300Hz PWM 調速，方便用戶使用； ◆啟停使能控制信號、方向信號輸入； ◆過流、過壓、堵轉及缺相保護等功能
聯系方式：QQ:467102884 電話：18710050116（劉女士）
