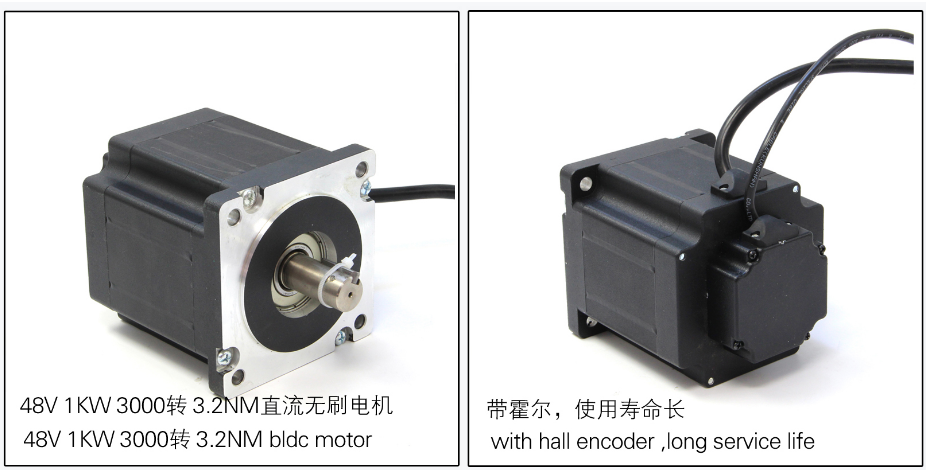

時代超群110系列直流無刷電機電機采用節能環保領域的驕子-燒結釹鐵磁硼鋼，保證設備的良好性能；使用環境-20℃—50℃；8極3相；絕緣等級B累。上圖為110BL110S100-430TKA，電機功率1KW，轉速3000轉，電壓48V，輸出扭矩3.2NM,可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。具體參數見下表：
大功率無刷電機一般做成低壓48V或者高壓310V。轉速功率可以根據客戶要求定制。具體產品尺寸圖如下：
電機接線圖如下：
很多客戶選用這款電機搭配驅動器都是要用電平供電的，一般的電平充滿電的狀態電壓可以達到52V，所以驅動器的電壓范圍一定要高于這個范圍才更加合適，否則驅動器是容易損壞的

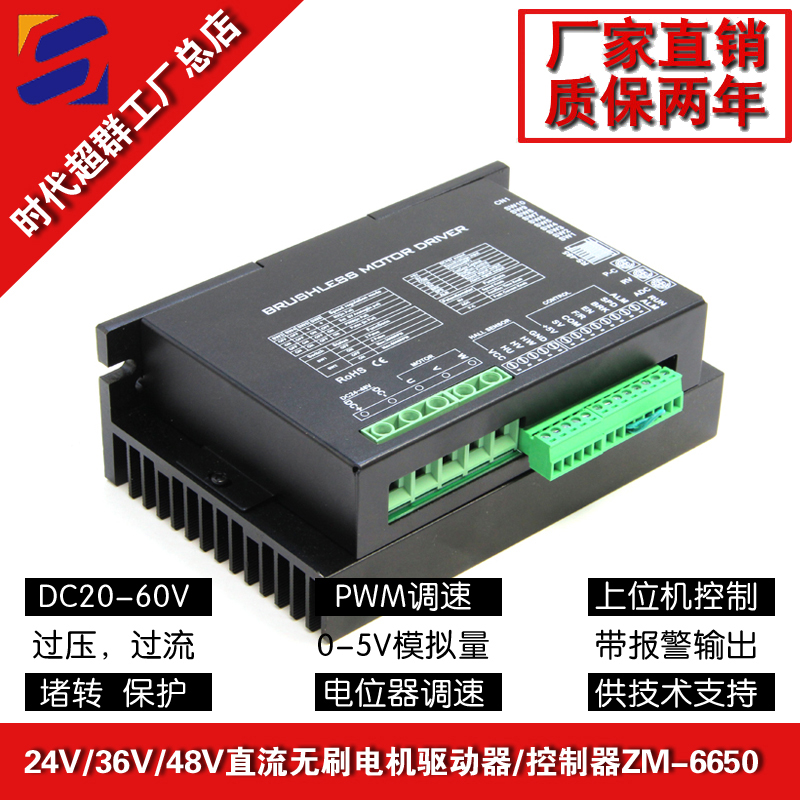

ZM-6650無刷直流電機驅動器采用 ARM 高速芯片控制。可應用于上位機（PLC或單片機等）PWM，頻率，或模擬量調速。可采用手動調速方式（自帶電位器，也可外接電位器手動調速）。過流、過壓、 欠壓、 堵轉、 霍爾信號非法、速度信號輸出。優化控制性能，調試簡單方便。.異常信號報警輸出。高速力矩輸出平穩，轉速穩定。 這款驅動器支持****60V的供電電壓。
如果是48V電機，建議帶1KW以內的電機�。�！ 如果是24V電機，建議帶500W以內的電機！��！ 如果是36V電機，建議帶750W以內的電機�。�！
然后調整控制模式，如果是外部控制模式需要如下操作
SW2打到ON，這樣可以調到全速狀態

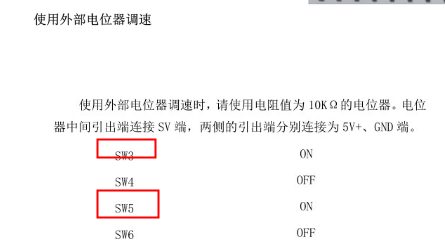

SW3和SW5調整為0N的狀態

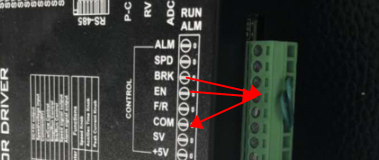

此時，控制端口必須要接電位器，，然后吧COM和EN短接，然后COM和BRK短接

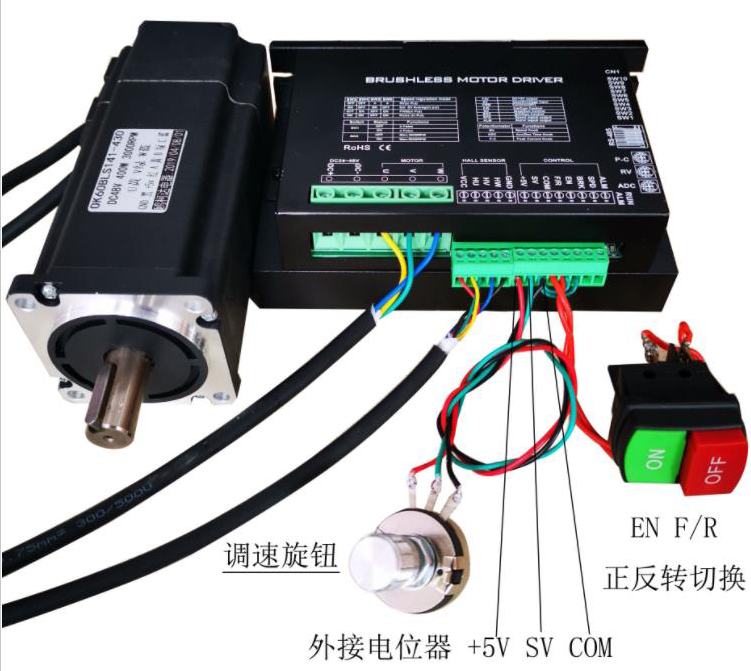

然后 接點位器調速，SV是點位器的中間腳，這樣就可以調速了，上電以后電機就轉了 方向控制的話用COM和FR短接

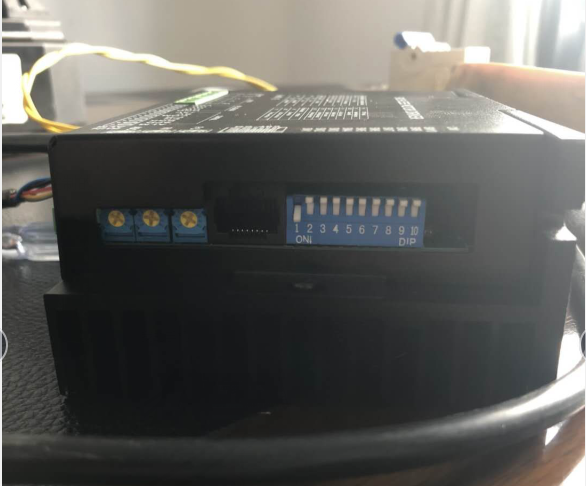

如果是內部調速模式需要吧撥碼開關調整如下

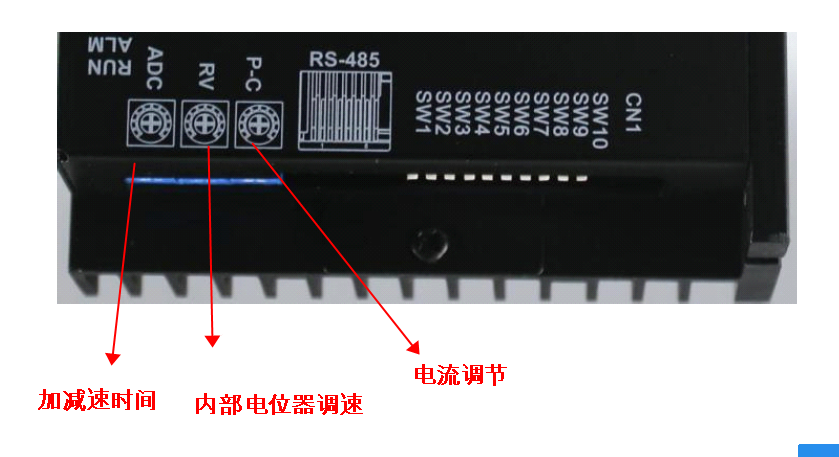

然后用內部十字電位器來調整速度， 啟動和停止，正反轉和外部控制一樣
當電機出現過流、Hall 輸入錯誤、堵轉、過溫、過壓等情況的時候，驅動器便發出報警信號。此時故障報警輸出端（ALM）與公共端（COM）將導通，從而使故障報警輸出端（ALM）成為低電平，與此同時驅動器停止工作，報警燈閃爍。
