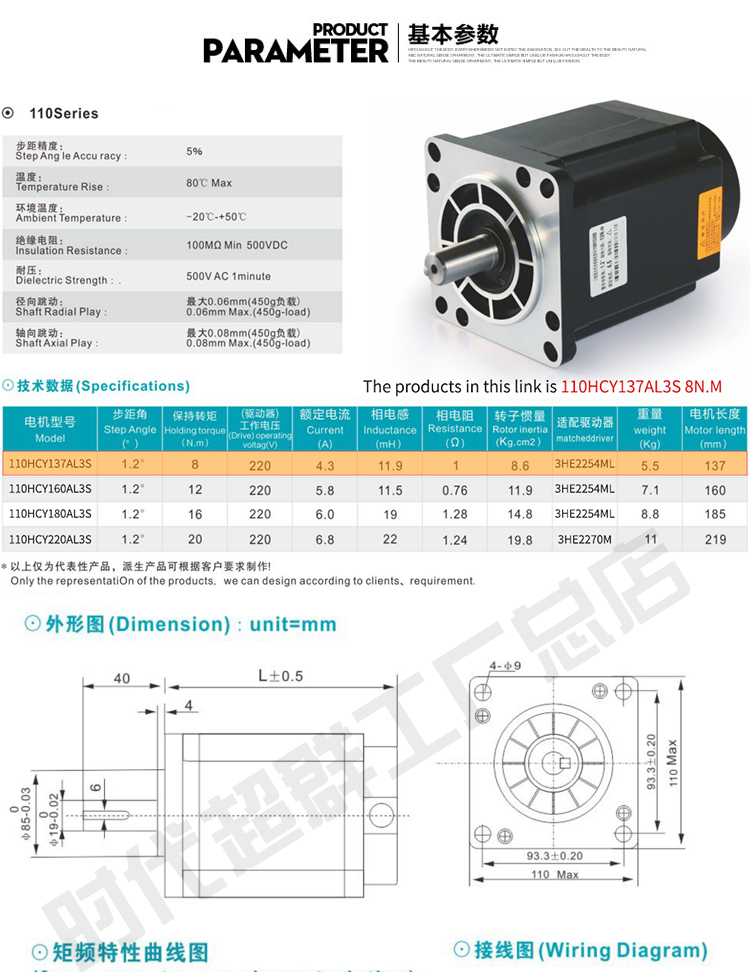

上圖為時代超群110HCY137AL3S-TK0三相混合式步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.2°，扭矩8N.m，電流4.3A，機身高137MM，軸徑Φ19MM，鍵6，出軸長40mm，廣泛適用范圍于激光、醫療、紡織、安防等行業. 具體參數如下：
配套驅動器3HE2254ML 是基于 DSP 控制的三相步進電機驅動器。它是將先進的DSP控制芯片和三相逆變驅動模塊結合在一起所構成的新一代數字步進電機驅動器。驅動電壓為AC110-260V、適配電流在5.4A 以下、外徑 57-110mm 的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達 60000 脈沖 / 轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
·采用先進的 DSP 控制系統，性?xún)r(jià)比高 ·采用 4bit 開關設置 16 組等角度恒力矩細分，****分辨率60000 脈沖 / 轉 ·****反應頻率可達 200Kpps ·輸出步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半 ·采用光電隔離器件耦合信號輸入 / 輸出 ·驅動電流從 2.2A/ 相到 5.4A/ 相，分 16 檔可調 ·單電源輸入，電壓范圍：AC110-230V ·I/O 信號 , 所有輸入信號均通過光電隔離，信號電平 5 ～ 24V電平兼容
