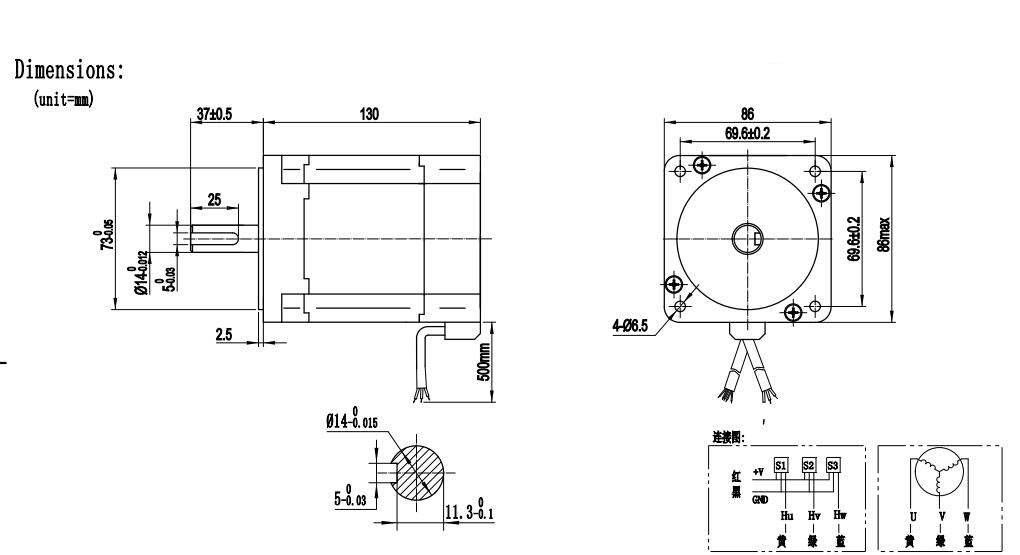

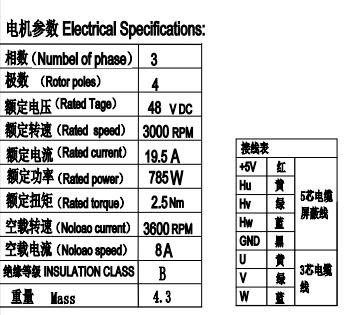

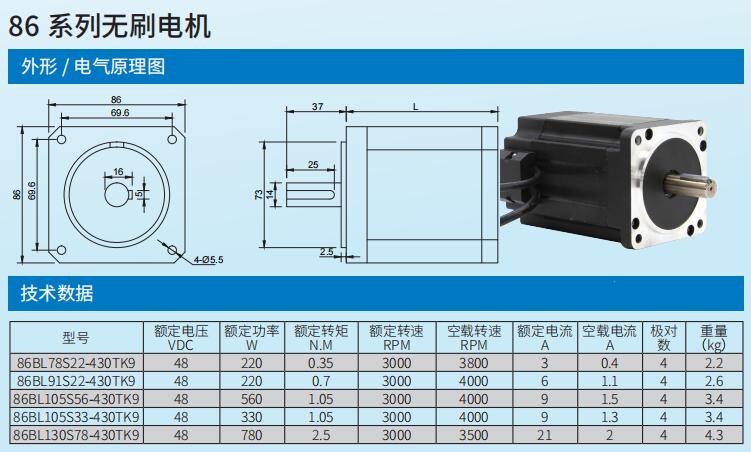

電機尺寸圖 電機詳細參數

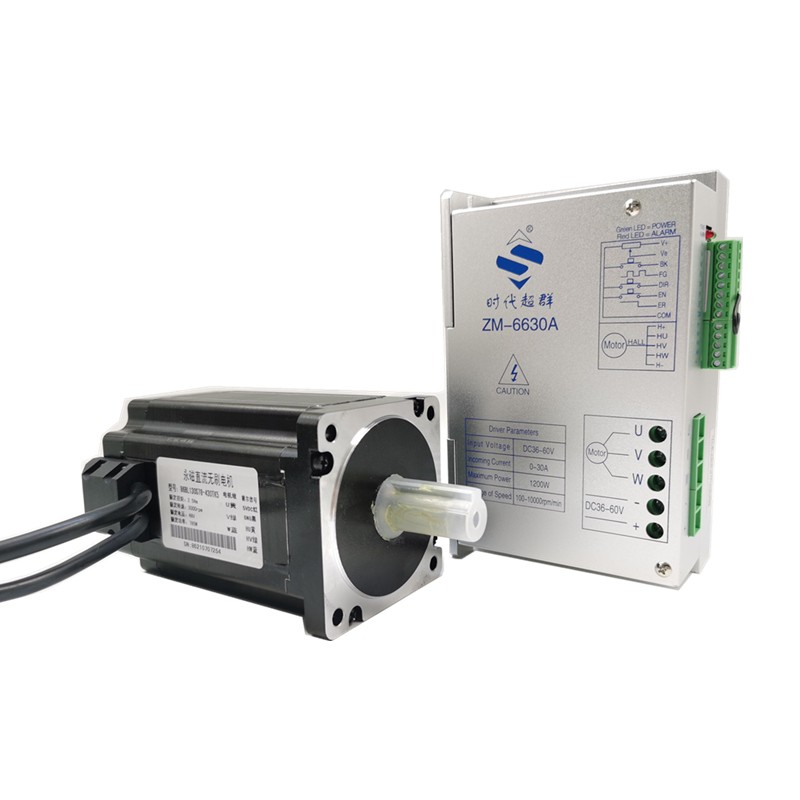

驅動器功能介紹： 主要特點 ◆正弦波控制，恒電流模式，無極調速； ◆ 高力矩、高轉速輸出，****轉速可達10000rpm/min； ◆ 有EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆ 可輸出測速脈沖FG（門極輸出）； ◆ 可輸出報警信號供用戶檢測； ◆ 具有過欠壓、馬達堵轉等保護功能。 電氣性能指標 電氣性能（環境溫度Tj=25℃時） 供電電源 | DC36V～60V直流供電 （容量根據電機功率選擇） | 額定電流 | 不大于30A （依所配電機和額定負載而定） | 額定功率 | ****1440W | 適配電機 | 適配輸出功率≤1080W的電機 | 絕緣電阻 | 在常溫下﹥500MΩ | 絕緣強度 | 在常溫常壓下0.5KV，1分鐘 |
使用環境參數： 冷卻方式 | 自然風冷（推薦使用強制風冷） | 使用環境 | 場合 | 盡量避免粉塵，油霧及腐蝕性氣體 | 溫度 | 0℃～+50℃ | 濕度 | ﹤80%RH，無凝露，無結霜 | 震動 | ﹤0.5G（4.9m/s2 ）10Hz-60Hz(非連續運行) | 保存溫度 | -20℃～+65℃ | 外形尺寸 | 180mmX110mmX70mm | 重量 | 約1Kg |
端口說明 功能 | 標識 | 說明 | 指示燈 | POWER | 綠色電源指示燈，通電亮表示電源正常。 | ALARM | 紅色狀態指示燈 （1）正常時紅燈滅； （2）EN未接GND時紅燈常亮； （3）欠壓（電源電壓＜36V）時紅燈閃2下停1s； （4）過壓（電源電壓＞60V）時紅燈閃3下停1s； （5）電機堵轉時紅燈閃5下停1s； 注:當驅動器欠壓或者過壓保護時，將電壓調至正常工作電壓后，驅動器自動解除保護。 | 控制信號端 | +5V1 | 控制信號電源正(內置電源輸出) | VSP | 改變VSP端電壓來實現0~****的轉速調節，范圍0~5V。（當驅動器發生保護時，故障排除后，VSP端電壓為0時，即可解除保護） | X1 | 電機剎車控制， X1不接或接+5V電機正常轉動，X1接GND，電機剎車停止，紅燈常滅 | FG | 電機速度脈沖輸出，可通過測量此信號的頻率，再換算成電機的實際轉速 | DIR | 電機正、反轉控制， DIR接GND1，電機反轉；DIR不接或接+5V，電機正轉 | EN | 1.電機使能控制，EN接GND1，電機轉（聯機狀態）；EN不接或接+5V，電機不轉（脫機狀態），紅燈常亮。 2.解除保護。當驅動器發生保護時，故障排除后，將EN與地?cái)嗪笤俅谓油ǎ纯山獬Ｗo(hù)。 | ALM | 告警輸出，正常工作時ALM輸出高電平5V，當有故障時ALM輸出低電平0V | GND1 | 控制信號電源地 | 霍爾信號端 | +5V2 | 電機霍爾電源正。 | HU | 霍爾傳感器信號U相輸入。 | HV | 霍爾傳感器信號V相輸入。 | HW | 霍爾傳感器信號W相輸入。 | GND2 | 電機霍爾電源地。 | 電機及電源端 | U、V、W | 電機三相輸出信號，接電機繞組。 | GND、VH | 直流DC36V～60V供電電源輸入。 |
