PLS指令是上升沿微分輸出指令，它將指定的信號上升沿進行微分后，輸出一個脈沖寬度為一個掃描周期的脈沖信號。PLS指令只有在輸入信號變化時才有效。PLS上升沿檢測指令；PLF下降沿檢測指令。該程序的的動作：當X66由高電平變?yōu)榈碗娖綍r(shí)，M150置位高電平一個掃描周期，下一個周期開始后M150復位為低電平

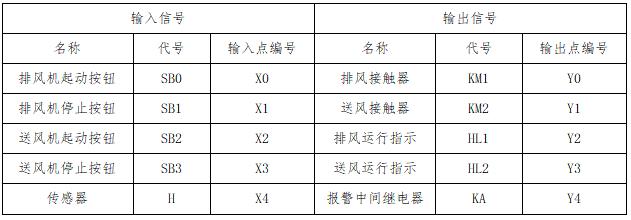

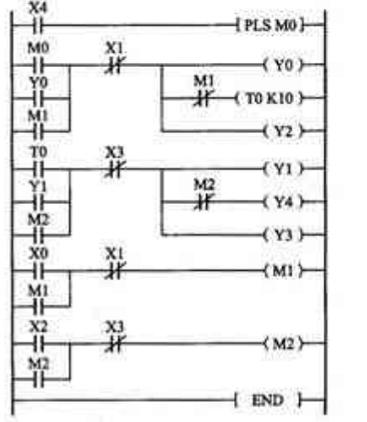

控制要求 高層建筑中，當煙霧傳感器堅持到有煙霧時，會發出報警聲同時會自動起動排煙系統進行排煙。排煙的過程如下： 煙霧傳感器對PLC發出傳感信號，PLC接到信號后起動排風機M1，同時排風機運轉指示燈發亮；經過1s后，送風機M2起動，同時送風機指示燈亮。此時接通報警揚聲器報警。 當煙霧排盡后，系統手動停機。 排風機M1及送風機除可以自動起動外，還可由手動控制起動停止。
|
