三菱PLC的RS指令是串行數據傳送指令
RS D200 D0 D500 D1
*D200:發送數據寄存器起始地址編號,只能用寄存器D
*D0:發送數據點數,可以用D或者數值,其范圍是:0---4096,如果不發送只接收請設為0
*D500:接收數據寄存器起始地址編號,只能用寄存器D
*D1:接收數據點數,可以用D或者數值,其范圍是:0---4096,如果不接收只發送設為0

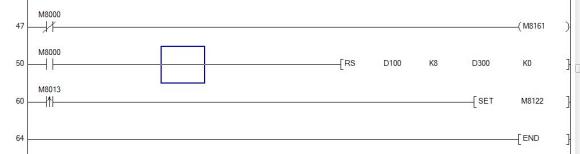

實例：
注:
1、D0+D1的和要小于或等于8000
2、使用RS指令前要根據所通訊設備的要求先設定好通訊格式，設定方法為寫入特殊寄存器D8120
|
