大家好 今天我們來聊聊 PNP和NPN的區別和判別方法

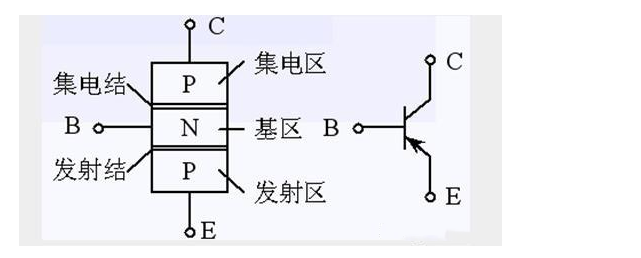

1、定義不同 NPN型三極管由三個半導體組成，包括兩個N型和一個P型半導體，中間是P型半導體，兩側是兩個N型半導體。 NPN型三極管是電子電路中最重要的器件，其主要功能是電流放大和開關功能。 PNP型三極管是由兩個P型半導體之間夾著1個N型半導體構成的三極管，因此被稱為PNP型三極管。也可以將其描述為電流從發射極E流出的三極管。

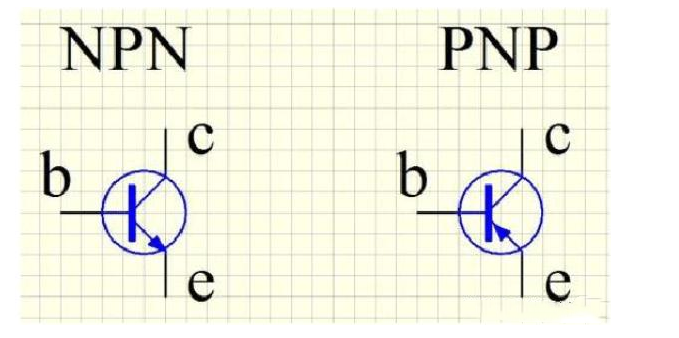

2、PN結元件方向不同 兩個PN結的方向不同，PNP為公共陰極，即兩個PN結的N結連接為基極。 NPN相反，NPN的兩個P結分別是集電極和發射極。電路圖標記為帶有向內箭頭的三極管。

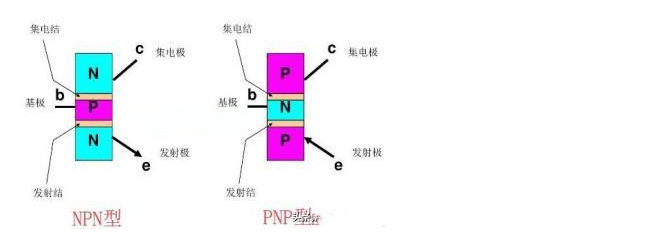

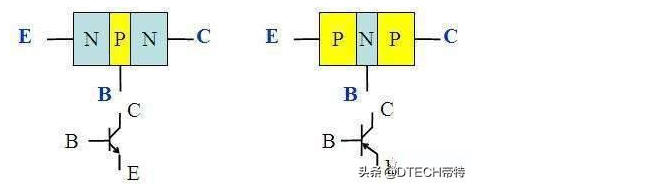

3、結構不同 PNP型三極管是由兩個P型半導體之間夾著N型半導體構成的晶體管，被稱為PNP型PNP型三極管。 NPN型三極管是由兩個N型半導體以及夾在它們之間的P型半導體組成，并且被稱為NPN型三極管。

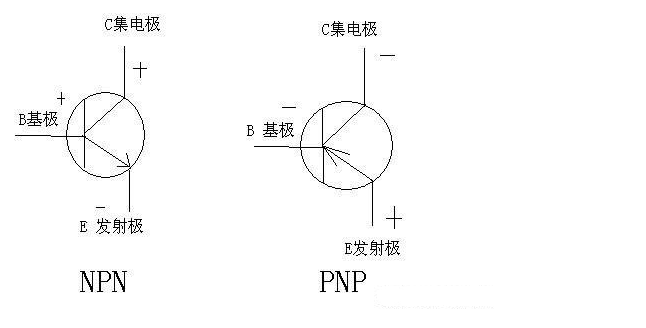

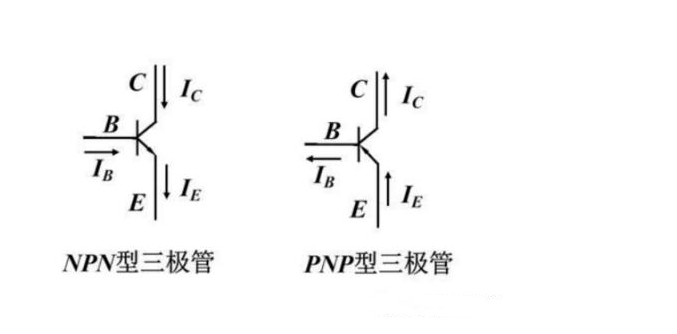

4、流方向 NPN使用B-E電流（IB）控制C-E電流（IC）。正常放大時，E極電位****，C極電位通常****，即VC > VB > VE。 PNP使用E-B電流（IB）來控制E-C電流（IC）。在正常放大期間，E極電位****，而C極電位通常****，即VC < VB < VE。

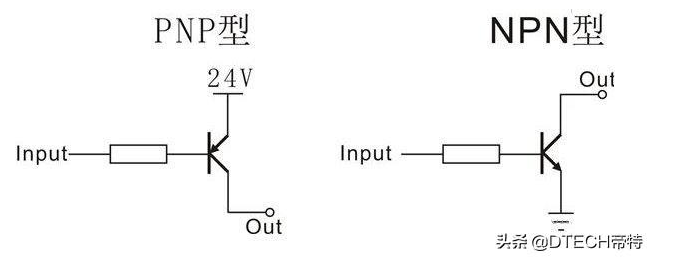

5、電壓區別 NPN基極電壓高，集電極與發射極短路。低壓，集電極和發射極開路。那是行不通的。 PNP基極電壓很高。集電極對發射極開放，也就是說，它不起作用。如果將基極施加到低電位，則集電極和發射極會短路。
（1）PNP管是發射極，從基極和集電極流出，而NPN管是基極和集電極，并從發射極流出。 （2）PNP管在放大區工作時的電壓為Ue > Ub > Uc，NPN管在放大區工作時的電壓Uc > Ub > Ue。 （3）PNP為共陰極，即以兩個PN結的N結為基極，其余兩個P結分別為集電極和發射極。電路圖標記為向內晶體管。NPN相反。 （4）PNP管子：發射極電流 = 集電極電流 + 基極電流 （5）NPN管子：集電極電流 = 發射極電流 + 基極電流
以上就是PNP和NPN區別的介紹，希望對您有所幫助！
