首先檢查線路，如果是第一次接線，一定要確認好電機的相位線，或者按照圖紙接線,切記兩相步進電機的A+A-和B+B-千萬不能接錯，如果接錯可能造成電機堵轉，嚴重的話電機燒毀。驅動器的接線圖我們的產品里會有說明書，如果丟失請聯系我們客服人員要電子版說明，例如下圖的接線圖，按照規定接線方法接線能避免接線錯誤；如果是正在使用的電機出現這個問題，先檢查電機線路是否有破損和斷開，如果斷開，也會造成你說的情況。
1、 檢查負載，負載過重導致，電機脫開負載檢查，如果脫開負載能夠正常轉動，那么說明電機負載過重。 2、 檢查輸入脈沖的頻率，步進電機的輸入頻率不能過高,過高時也會導致電機只響不轉。
產品配套推薦：

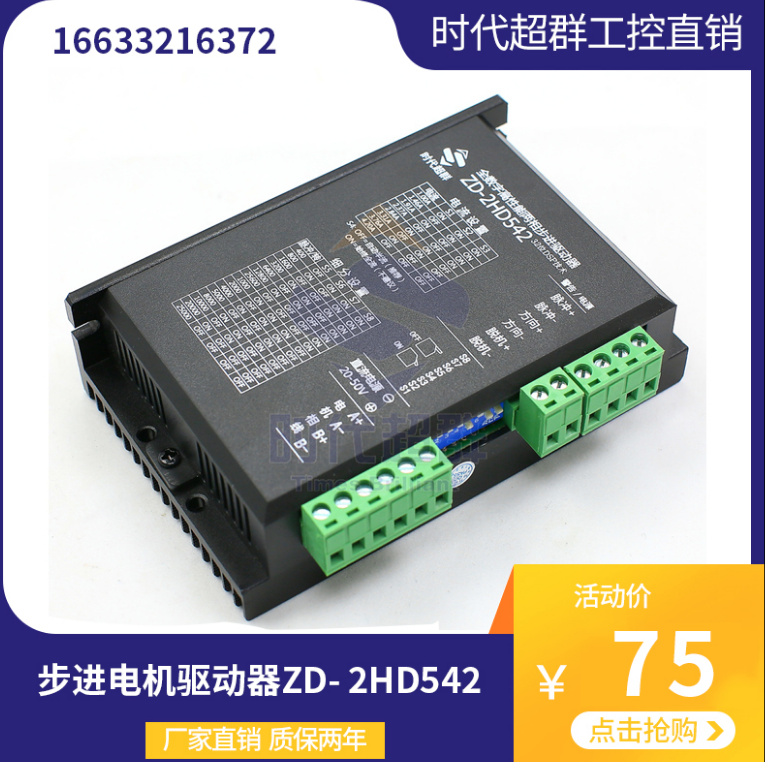

ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，競爭力和吸引力。
型號: 57HBP56AL4-TK0兩相混合式步進電機 步距角1.8° 扭矩0.9N.m，電流3A，機身高56MM，軸徑Φ6MM，圓軸，軸長2mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。 ZD-2HD542配57 系列電機串聯，并聯接法（若電機轉向與期望轉向不同時，僅交換A+、A －的位置即可），ZD-2HD542驅動器能驅動四線、六線或八線的兩相/ 四相電機。 上圖是 ZD-2HD54 配時代超群電機 57HBP56AL4-TK0步進電機典型接法
注意： 1）不同的電機對應的顏色不一樣，使用時以電機資料說明為準，如57 與86 型電機線顏色是有差別的。 2）相是相對的，但不同相的繞組不能接在驅動器同一相的端子上（A+、A- 為一相，B+、B- 為另一相），電機引線定義、串、并聯接法如圖所示。
3）ZD-2HD542 驅動器只能驅動兩相混合式步進電機，不能驅動三相和五相步進電機。 4）判斷步進電機串聯或并聯接法正確與否的方法：在不接入驅動器的條件下用手直接轉動電機的軸，如果能輕松均勻地轉動則說明接線正確，如果遇到阻力較大和不均勻并伴有一定的聲音說明接線錯誤。
