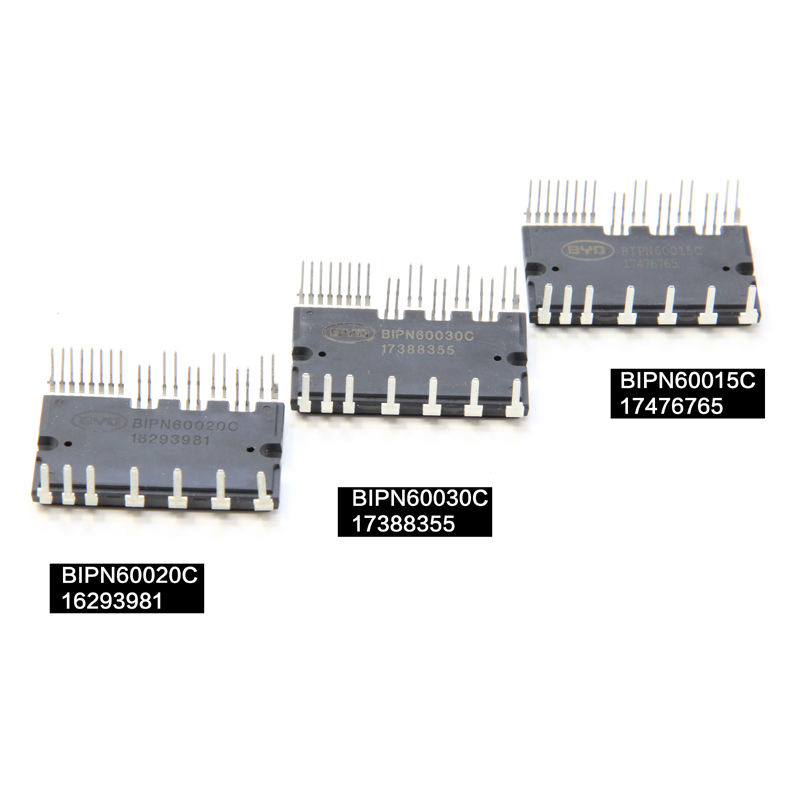

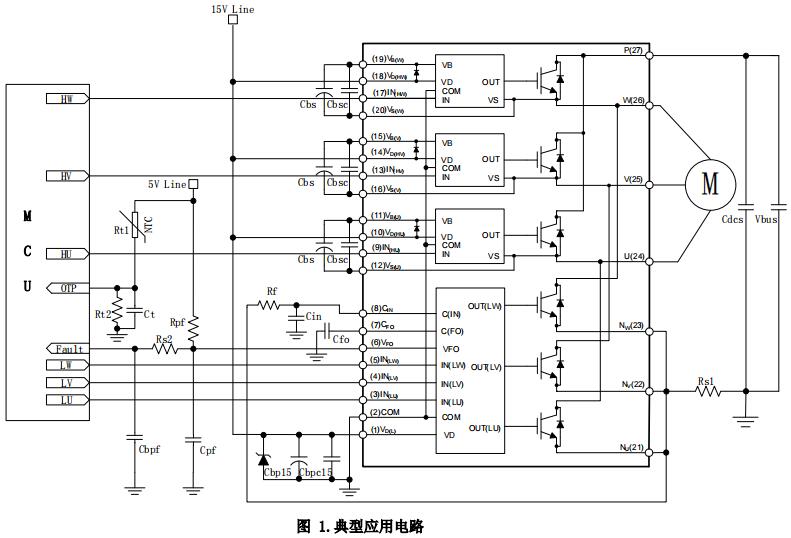

概述 BIPN60015C是比亞迪公司設計開發的智能功 率模塊（IPM-Intelligent Power Module）。該產 品具有封裝小、抗干擾能力 強等優點；實現了與絕 緣柵雙極型晶體管（IGBT）的****匹配。內部集成 了欠壓閉鎖電路、過流保護電路和驅動電路，進一 步提高了系統的可靠性。內置的高壓集成電路 （HVIC）提供了無需光耦隔離的驅動功能。由于采 用了分立的負端子，可獨立監測逆變器的每一相電 流。該產品適用于結構緊湊、性能高效的交流電機 驅動器，如小功率變頻器、變頻空調等領域。 產品特性 采用陶瓷覆銅板（DBC），低熱阻設計； 600V、15A三相IGBT逆變器，內置門極驅動和功 率器件保護用控制IC； 分立的三相直流負端，可獨立檢測相電流； 內置高壓集成電路(HVIC)和自舉二極管，可采 用單電源驅動； 絕緣等級為2500Vrms/min。 應用領域 空調、洗衣機等變頻家電； 小功率變頻器； 伺服控制系統； 小功率交流電機傳動系統使用的三相逆變器。 典型應用電路

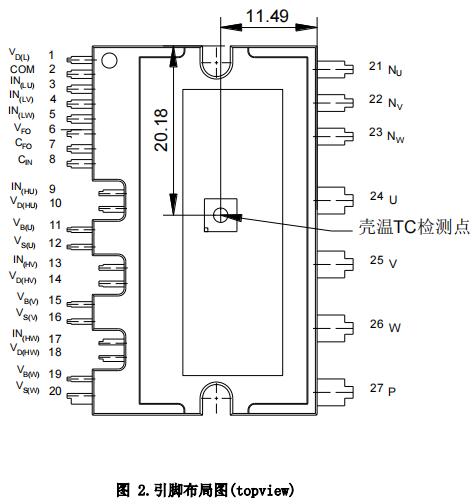

引腳布局

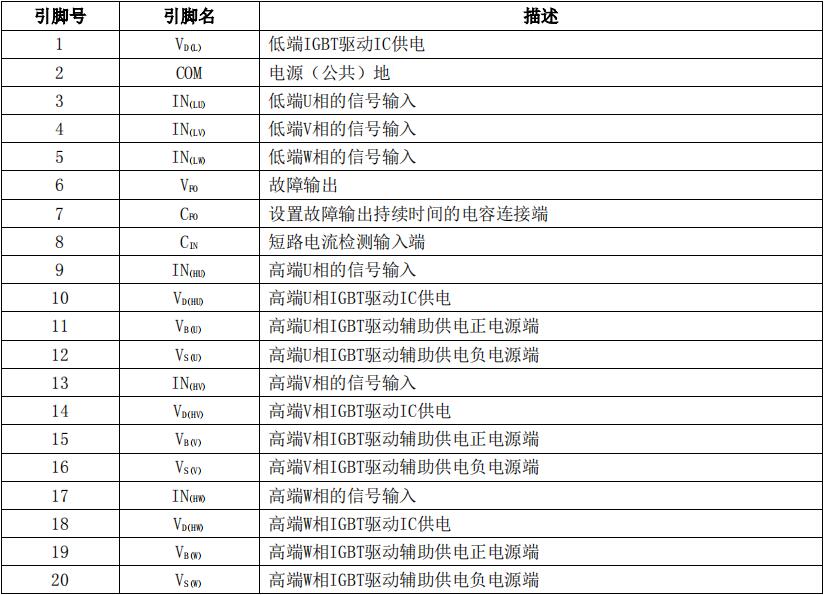

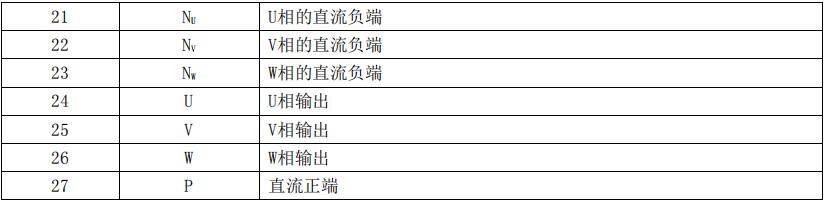

引腳描述
