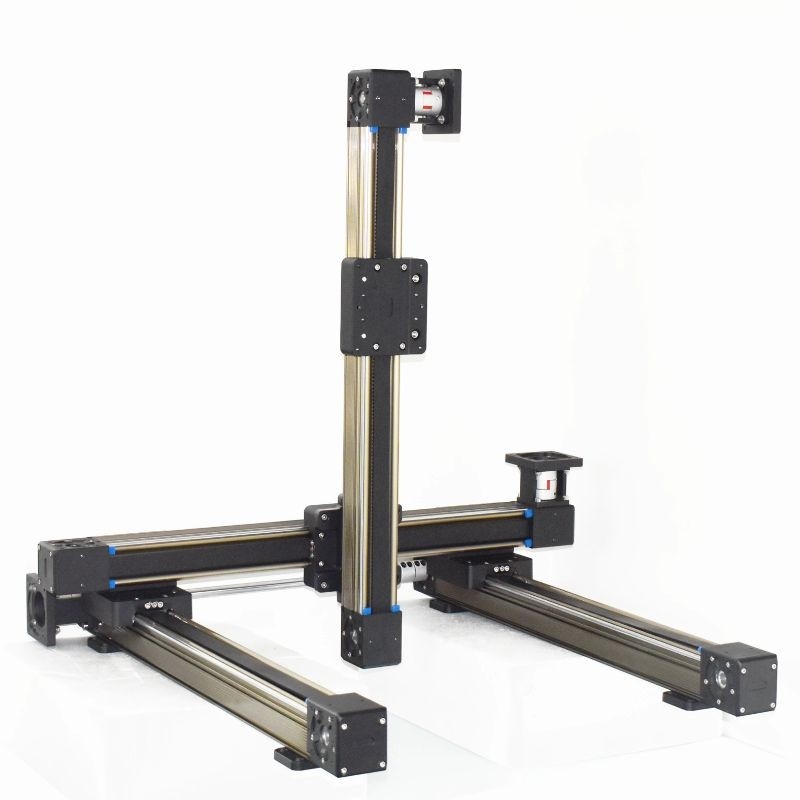

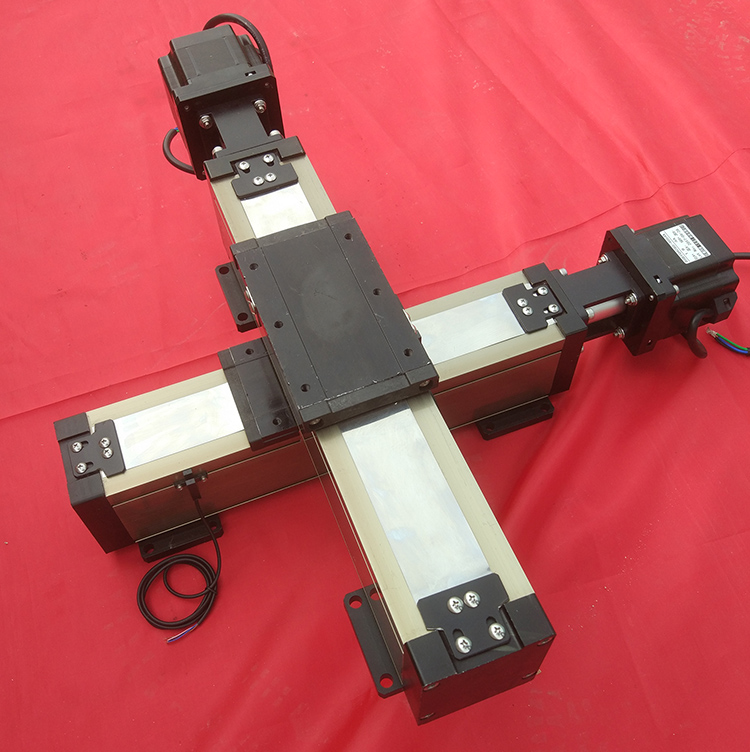

同步帶模組導軌：帶傳動執行機構的工作原理與輸送帶系統相同。帶傳動通過連接在兩個環形滑輪之間的正時皮帶將旋轉運動轉換為線性運動。正時皮帶通常由纖維增強彈性材料制成。奧默，但許多其他的皮帶材料可用于更苛刻的應用。皮帶包含與轉子皮帶輪連接的齒，以有效地傳遞扭矩和防止打滑。皮帶傳動被封閉在鋁體內，而滑塊位于頂部，驅動軸接口通常垂直于執行機構的側面。

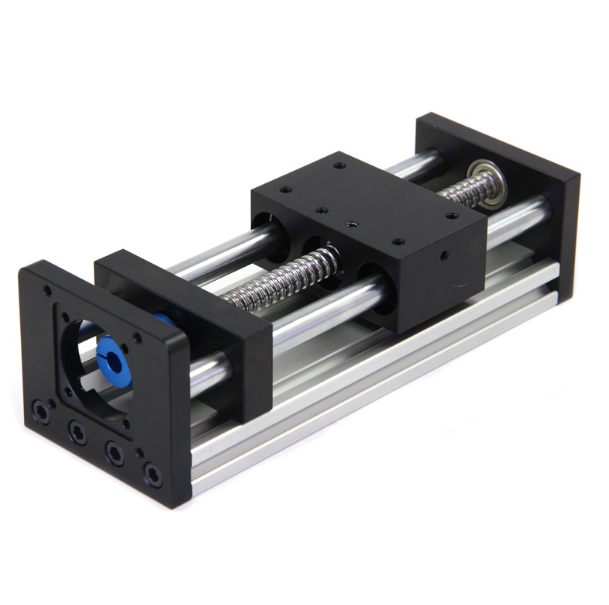

滾珠絲杠驅動執行機構：滾珠絲杠驅動執行機構背后的基本原理實質上是對絲杠驅動系統的改進。滾珠絲杠驅動執行機構中，滾珠絲杠的旋轉驅動滾珠螺母/安裝支架，因為接口是螺柱和滾珠絲杠之間基本上是一個滾珠軸承系統，螺母中的硬化鋼球沿著螺柱的滾道滾動。與皮帶驅動執行機構類似，滾珠絲杠驅動執行機構的驅動部件封閉在鋁體內，而機架在頂部移動。與皮帶驅動執行器不同，驅動軸接口與滾珠絲杠對齊，位于執行器末端。
各自的優勢和局限性： 對于需要長行程的應用，通常皮帶驅動模組導軌機構，這比使用類似長度的滾珠絲杠驅動執行機構更具成本效益。MJUNIT邁捷關鍵運動部件，從而減少勞動密集型維護。盡管如此，為了確保扭矩的正確傳遞，皮帶的適當張力至關重要，通常需要在定期維護期間重新張緊皮帶。 或者，滾珠絲杠裝置與滾動滾珠軸承系統非常相似，因此能夠承載更高的負載并獲得更高的推力。因此，滾珠絲杠驅動執行機構在可能需要定位大型、重型負載的應用中是理想的。達到高精度。根據具體的執行機構設計，可能需要定期潤滑滾珠絲杠。
滾珠絲杠 兩種執行器類型之間的進一步比較揭示了皮帶驅動執行器的其他缺點，盡管其簡單和。對于更高的負載/推力需求，需要更厚的皮帶。皮帶也容易受到?jīng)_擊負載的影響，盡管這一問題可能是通過對皮帶材料的精心選擇，在一定程度上減輕了皮帶的彈性，增加了強度。另外，由于皮帶容易伸長，滾珠絲杠執行機構的定位精度往往優于皮帶驅動執行機構。正因為如此，滾珠絲杠驅動執行機構更適合于在長時間內要求高可靠性和重復性的應用。滾珠絲杠驅動執行機構是高加速度和高推力要求的，因為在這種重復要求下，皮帶傳動皮帶輪很容易在轉子處滑動。
綜上所述，滾珠絲杠驅動執行機構在需要高負載和/或推力以及高精度定位的應用中是更好的選擇。然而，由于其和簡單，對于負載較低的應用，尤其是需要更高速度的應用，皮帶驅動執行機構仍然是更好的選擇。對于長行程應用，皮帶驅動執行機構也可以是一種經濟有效的解決方案。盡管在皮帶驅動和滾珠絲杠驅動的機械執行機構之間進行選擇的任務可能令人望而生畏。乍一看，每個設計的優點和缺點為每個獨特的應用提供了明確的選擇。
