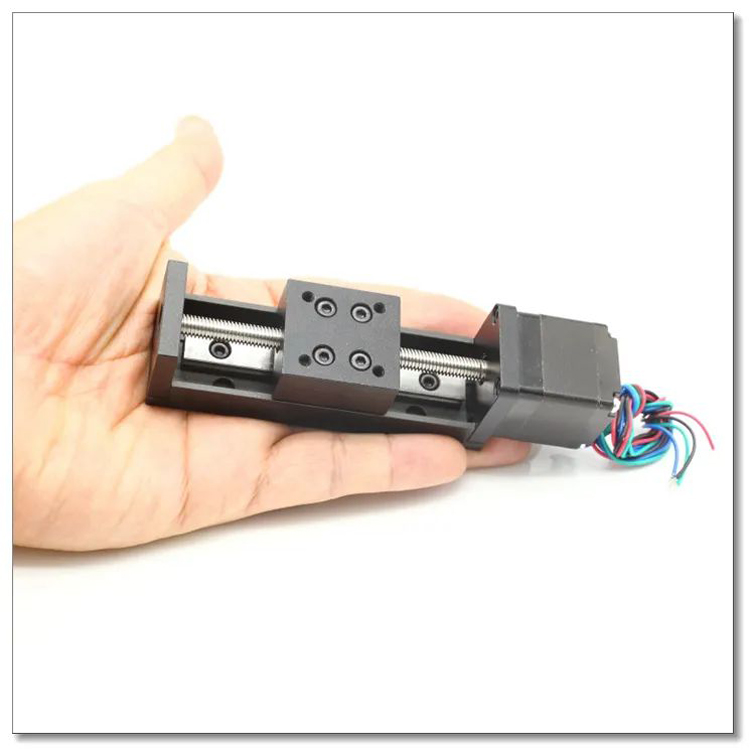

時代超群微型28步進電機精密滑臺模組采用28電機直出軸形式，故其體積小巧，摩擦系數小負重更大，負重 0-2.5KG (水平值)，0-1KG(垂直值)。T型絲桿可任意組合疊搭，其中較為常見的疊法為水平十字、龍門式、三軸式、四軸式，支持各種定制。

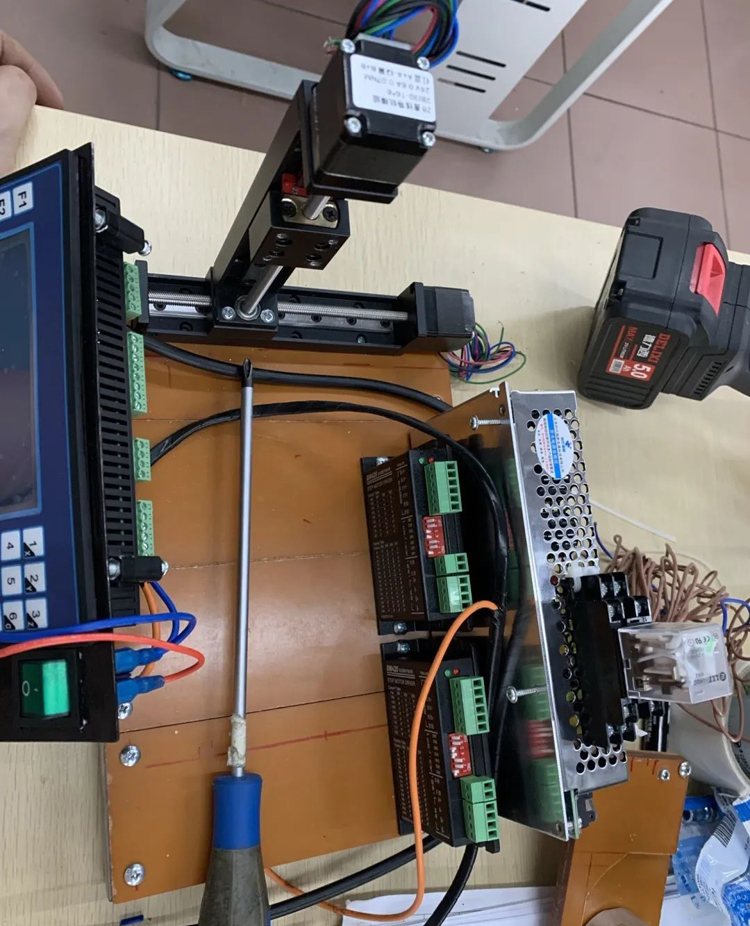

微型28步進電機精密滑臺模組內置微型直線導軌，保證精度和直線度，重復定位精度：0.03mm ; 可以用于醫療器械、搭載傳感器、可視鏡頭等。 今天以客戶的自創產品-自動焊錫機為例，介紹一下28微型導軌接線方法：
28微型導軌配套產品 完整的一套產品包括： 28微型導軌：含28直線電機，導軌有效行程可以定制 驅動器：DM420驅動器 控制器：CM35D控制器，可以根據功能需要選配控制器 電源：24V開關電源 28微型導軌產品接線
以上產品涉及到的接線包括： 1、電機線接驅動器： 28電機尾部貼有線序標簽，根據線序定義接到驅動器A+A-B+B-上 2、驅動器信號線接控制器： 驅動器設有脈沖+- 方向+- 4個端口接到控制器對應軸的P+P-D+D-上；其中單軸控制器接X(jué)軸；雙軸控制器接X(jué)\Y軸；三軸接X(jué)\Y\Z軸，四軸接X(jué)\Y\Z\A軸 驅動器使能一般不用接 3、驅動器和控制器供電：

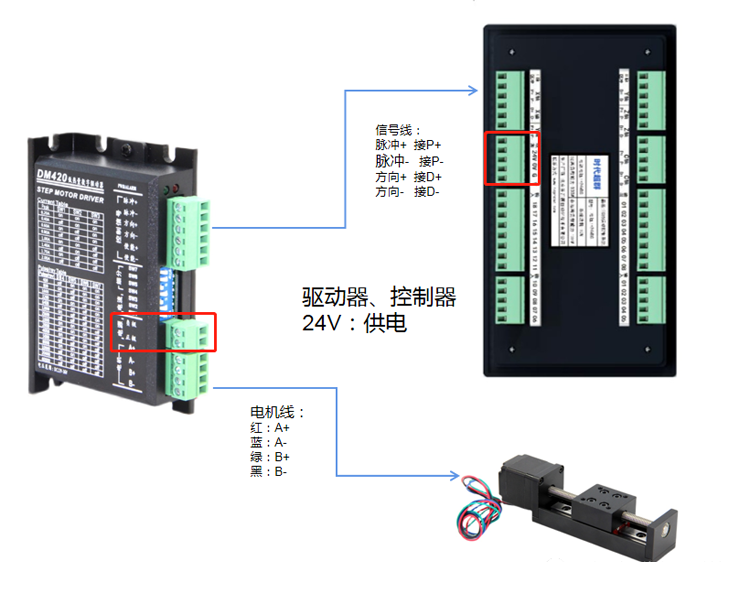

驅動器和控制器全部接24V 開關電源。注意區分驅動器、控制器正負極。 具體接線見下圖：

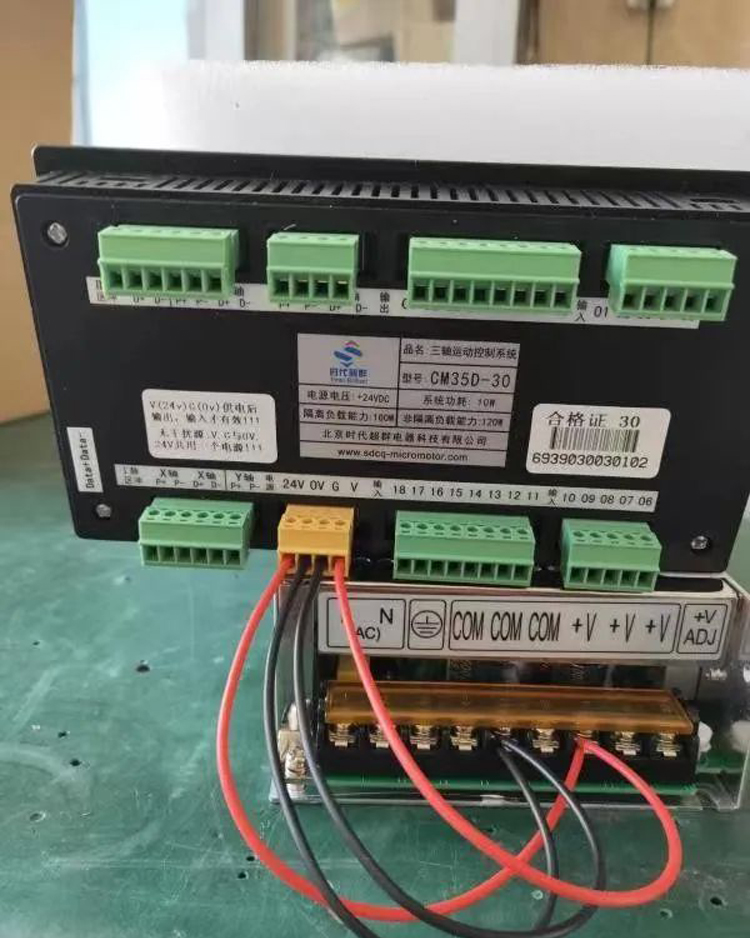

控制器電源端接線見如下：

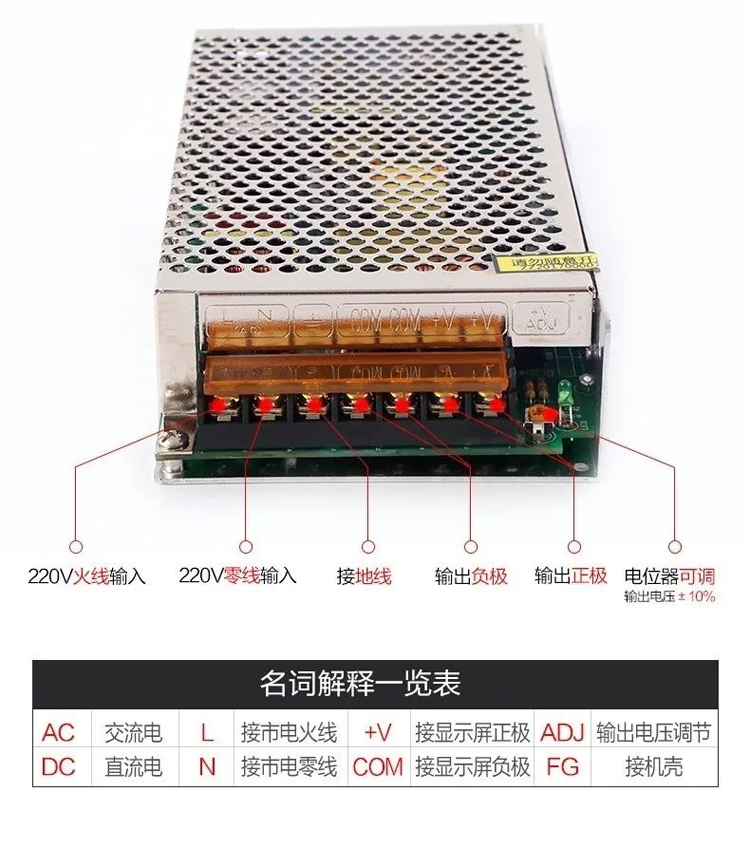

開關電源定義介紹
|
