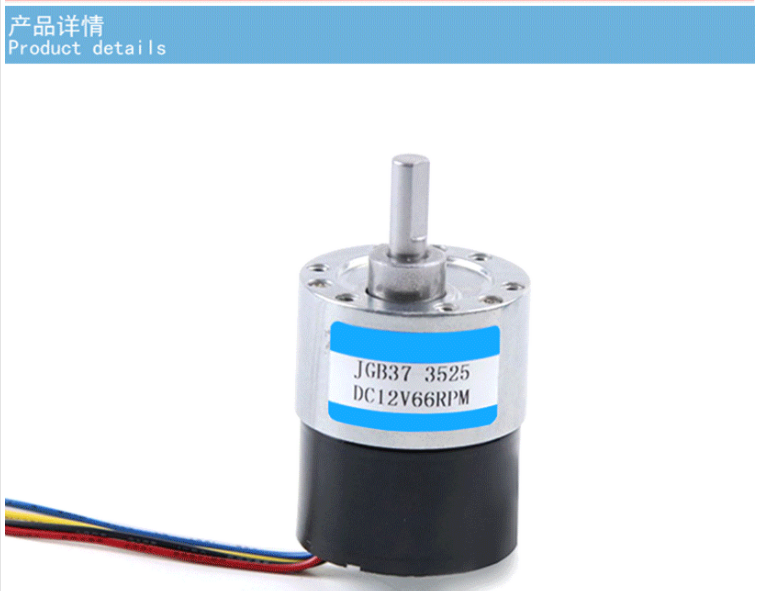

微型直流無刷減速電機馬達一體機無霍爾12v24v齒輪調速JGB37-3525 直流無刷無霍爾電機原理 1)無刷直流電機由電動機主體和驅動器組成，是一種典型的機電一體化產品。 2)無刷電機是指無電刷和換向器(或集電環)的電機，又稱無換向器電機。 3)電動機的轉子上粘有已充磁的永磁體 ，為了檢測電動機轉子的極性，在電動機內裝有位置傳感器 4)驅動器由功率電子器件和集成電路等構成，其功能是:接受電動機的啟動、停止、制動信號，以控制電動機的啟動、停止和制動;接受位置傳感器信號和正反轉信號，用來控制逆變橋各功率管的通斷，產生連續轉矩:接受速度指令和速度反饋信號，用來控制和調整轉速;提供保護和顯示等等 5)為了使直流電動機旋轉，需要通過換向器和電刷不斷改變電樞繞組中電流的方向，使兩個磁場的方向始終保持相互垂直，從而產生恒定的轉矩驅動電動機不斷旋轉. 6)無刷直流電動機為了去掉電刷，將電樞放到定子上去，而轉子制成永磁體，這樣的結構正好和普通直流電動機相反:然而，即使這樣改變還不夠，因?yàn)槎ㄗ由系碾姌型ㄟ^直流電后，只能產生不變的磁場，電動機依然轉不起來。 7)為了使電動機轉起來，必須使定子電樞各相繞組不斷地?fù)Q相通電，這樣才能使定子磁場隨著轉子的位置在不斷地變化，使定子磁場與轉子永磁磁場始終保持左右的空間角，產生轉矩推動轉子旋轉。
|
